一、      从 S7-200 SMART V2.5 版本开始，S7-200 SMART 开始支持做 PROFINET IO 通信的智能设备。作为智能设备，S7-200 SMART可以和另外一个S7-200 SMART/S7-1200/S7-1500等控制器进行PROFINET通信,或者和其它支持做 PROFINET IO 控制器的设备进行PROFINETIO 通信。

二、      本文以S7-1500作为IO控制器为例，说明 S7-200 SMART 作为智能设备，与其他非 S7-200 SMART 的 IO 控制器进行 PROFINET IO 通信的配置步骤。

三、      所用的软件、硬件如下:

1.    硬件：IO控制器

  CPU:1511-1PN (6ES7511-1CK00-0AB0)

      IP地址：192.168.0.40

      IO设备

      CPU:ST30(6ES7288-1ST30-0AA1)

      IP地址：1920168.0.35

2.   软件：STEP 7-MicroWIN SMART （V2.8）

      TIA Portal V17

3.   创建智能IO设备

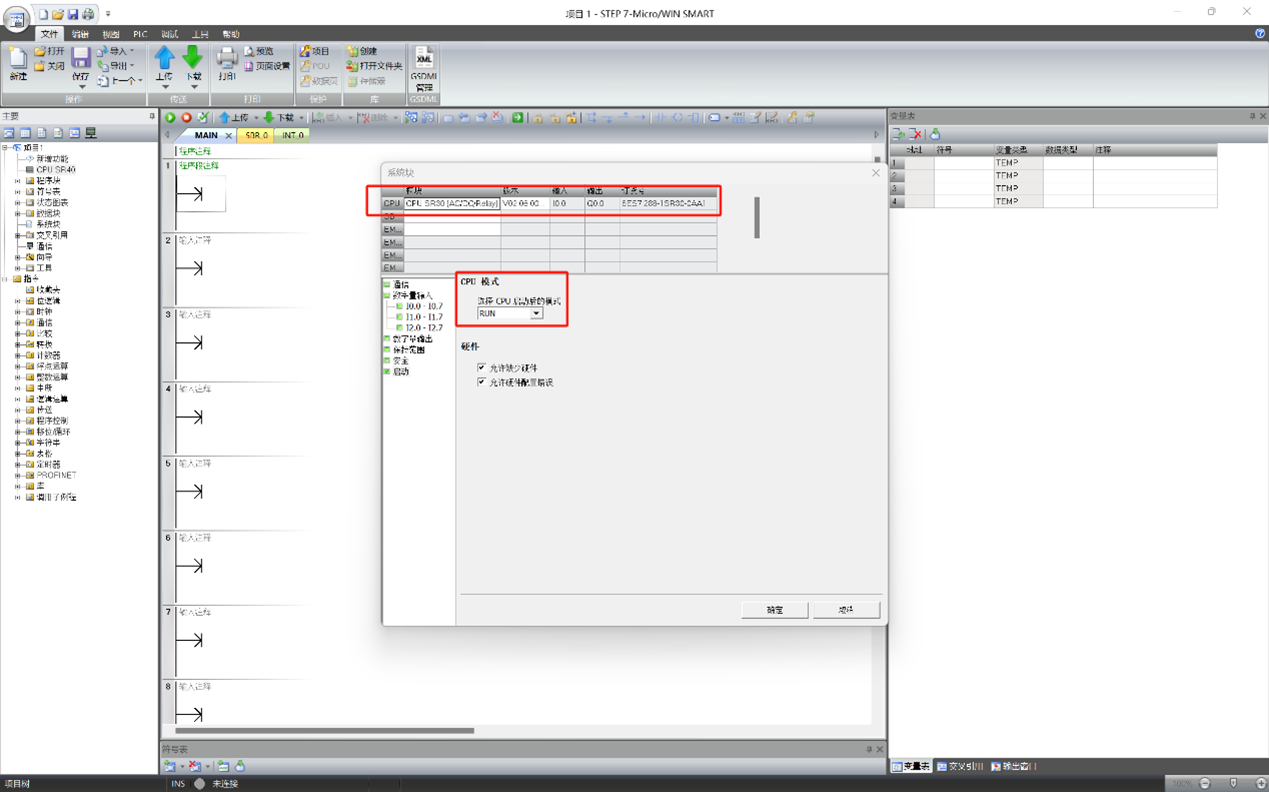

1)   建立新项目，将CPU设置为ST30,版本为V2.8，设置上电运行模式改为RUN。如图1所示。

图1 创建项目添加PLC

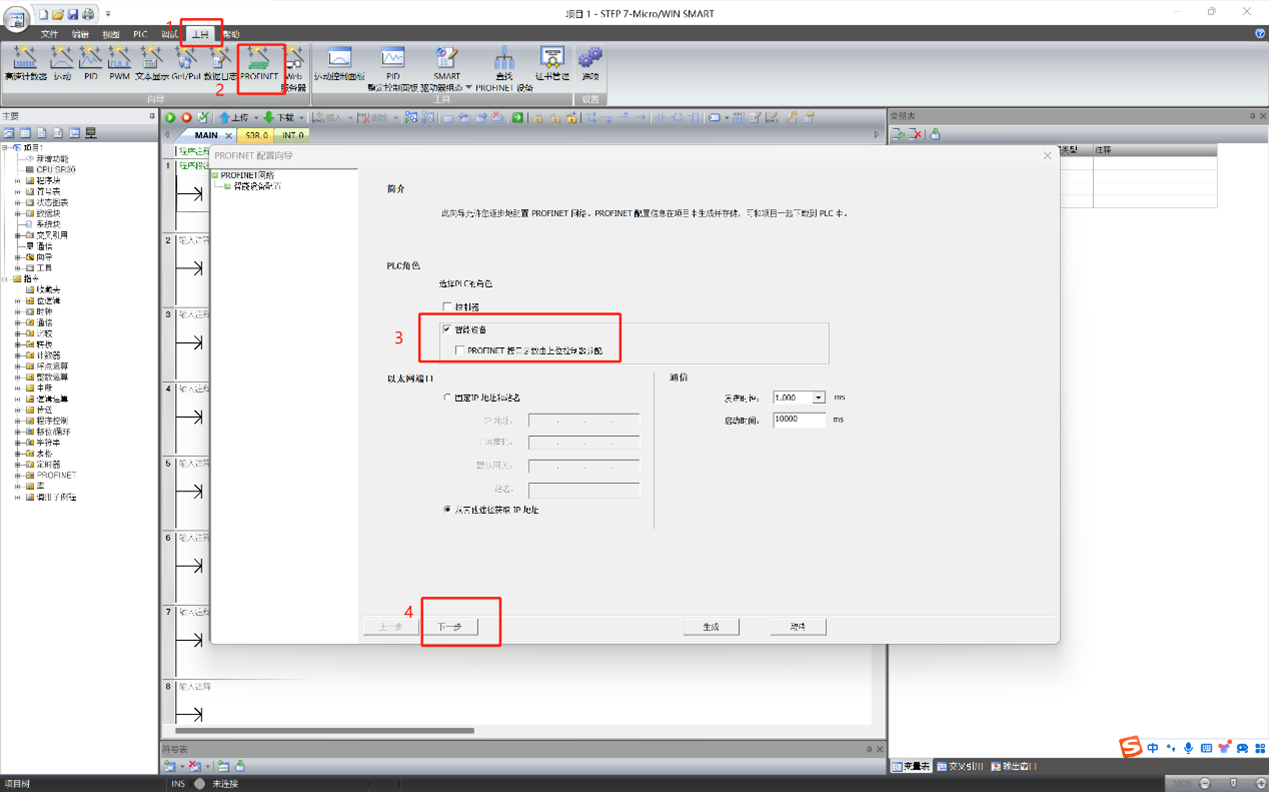

1)   打开PROFINET向导，选择 “智能设备”以太网端口可以选择固定IP地址或者从其他途径获取IP地址，这里 选择从其他途径获取，设置完成点击下一步。如图2所示

                                             图2 设置PLC角色

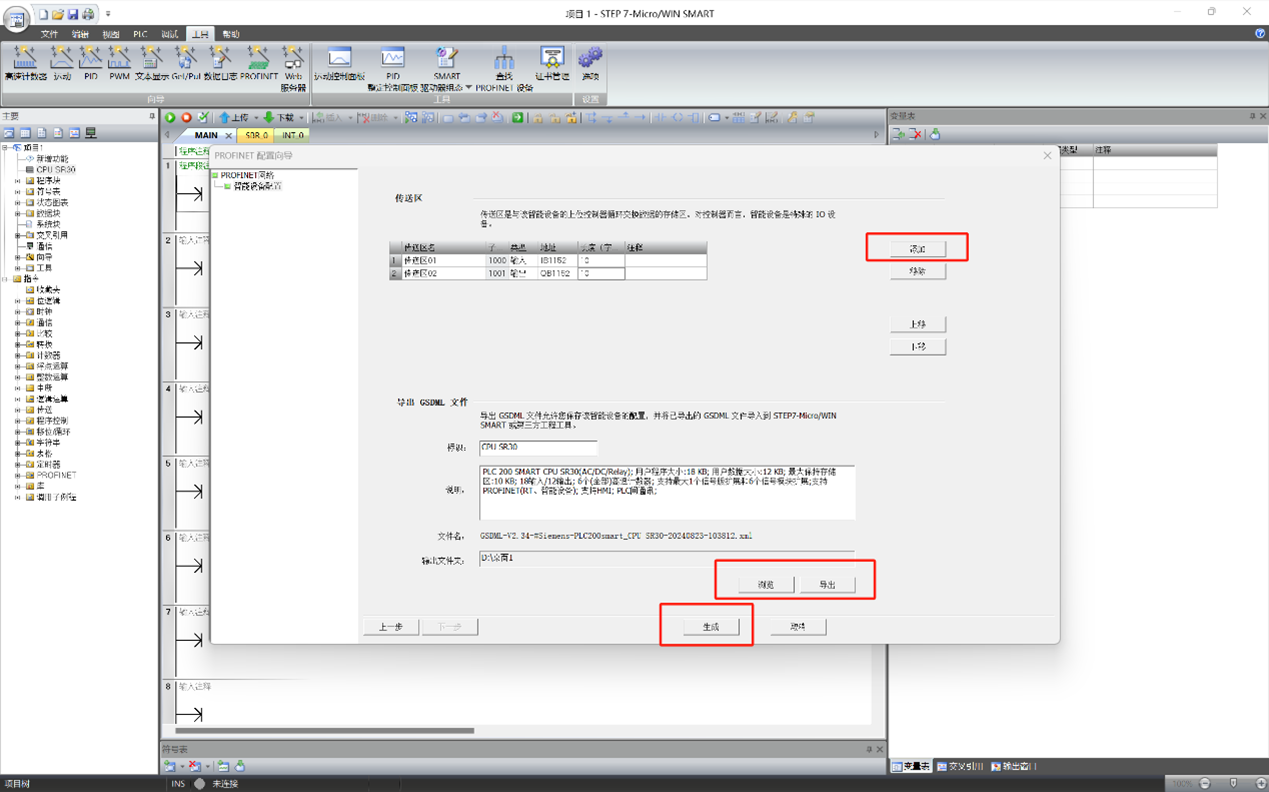

2)   添加传输区，第一个条目是从IB1152开始的10个字节输入区域，第二个条目是从QB1152开始的10个字节输出区域，浏览合适的路径用来存储GSD文件，然后直接导出GSD文件。如图3所示。

图3 设置传输区 导出GSD文件

1.   1500IO控制器组态

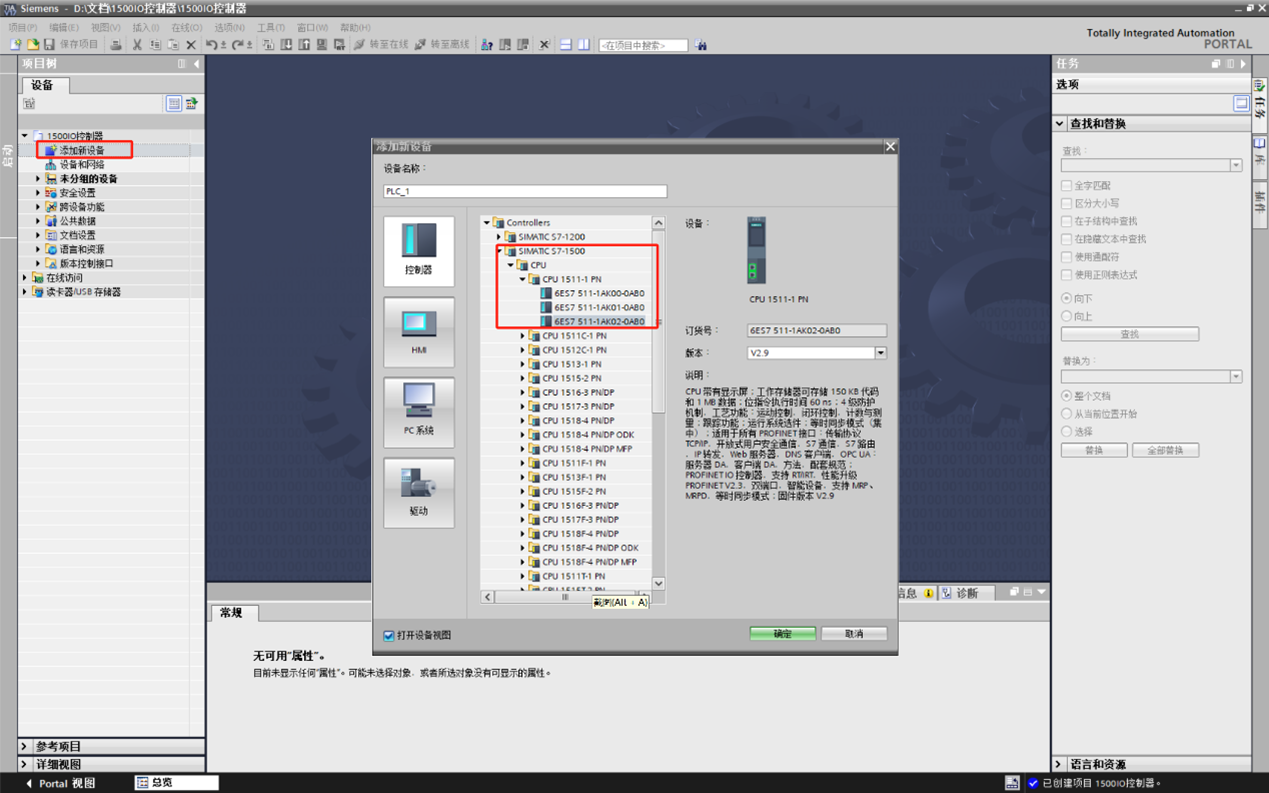

1)   在TIA Portal V17创建新项目，添加1511-1PN CPU。如图4所示。

图4 创建IO控制器

2)   设置S7-1511的子网和IP地址 如图5所示。

图5 设置子网 IP地址

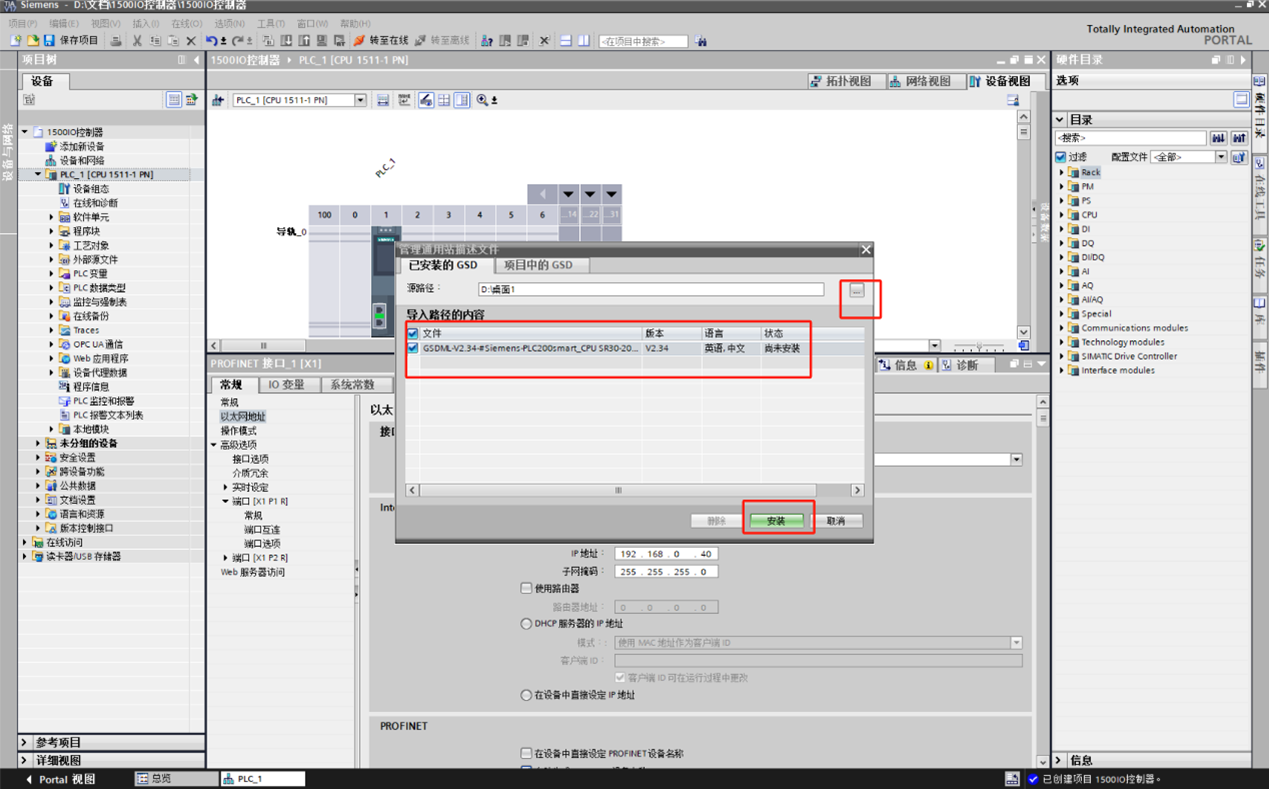

3)   在TIA Portal中导入GSD文件，选择菜单栏选项按钮，下拉菜单中选择管理通用站描述文件（GSD），选择刚刚导出GSD文件的地址。选择对应的GSD文件 点击导入。如图6所示。

图6 添加GSD文件

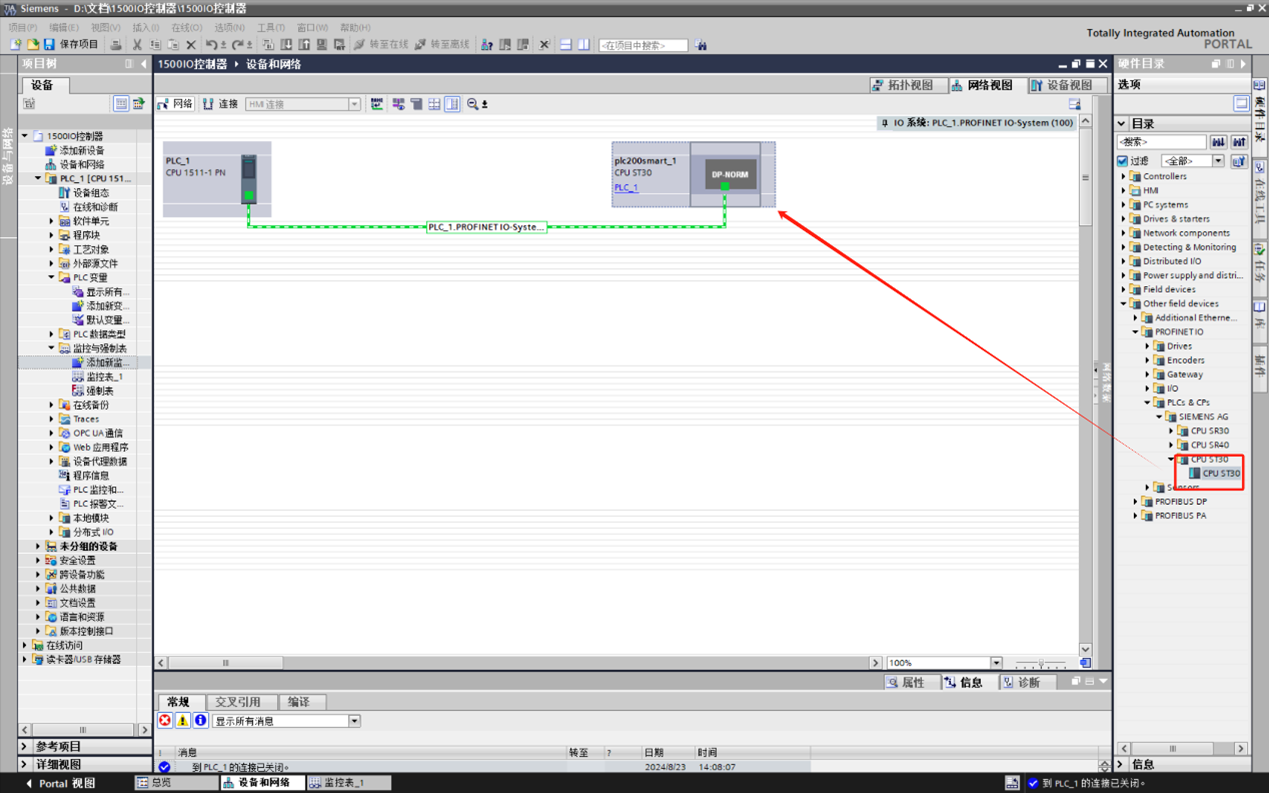

4)   在硬件目录中找到已添加的GSD文件，向网络视图中拖拽，如图7所示。

图7添加ST30智能IO

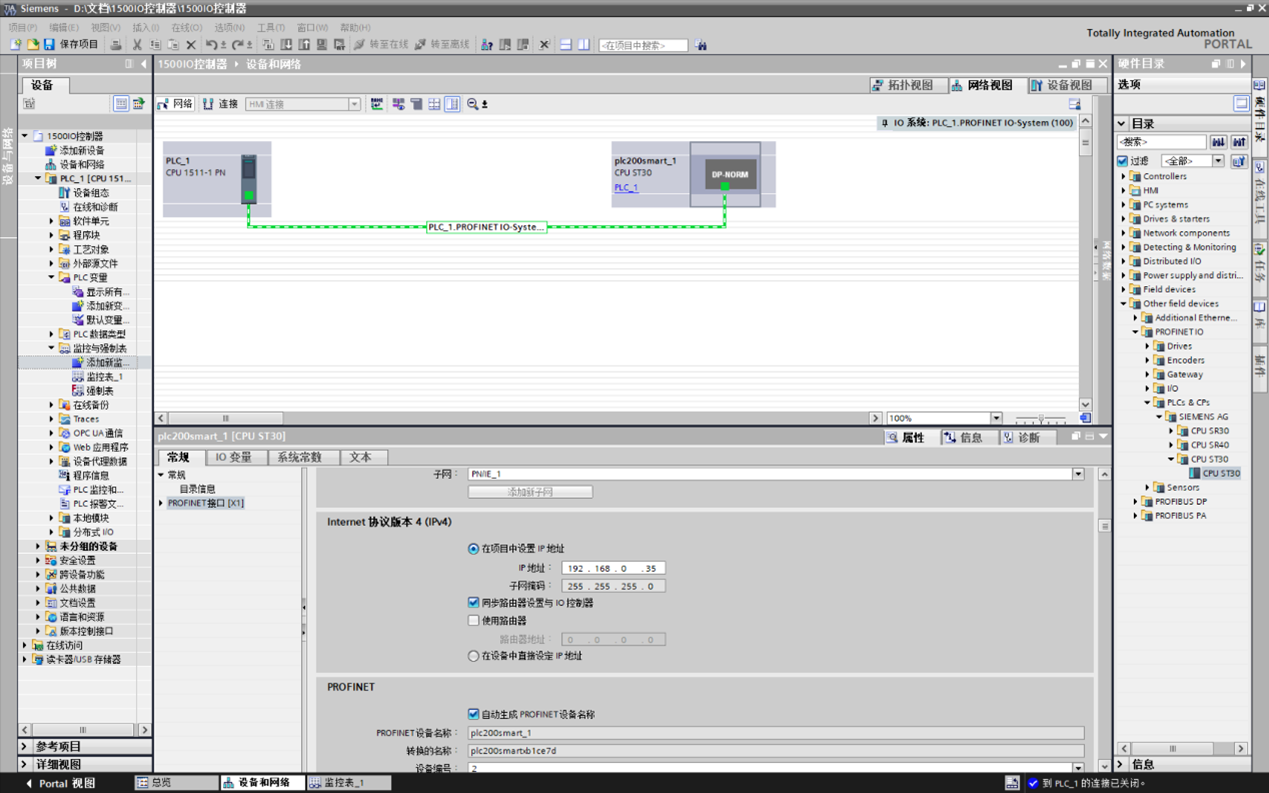

5)   在网络视图中，为智能设备分配控制器，并且点击智能设备的以太网接口,设置IP地址和设备名称。如图8所示。

图8 分配IO控制器并且核对设备名称

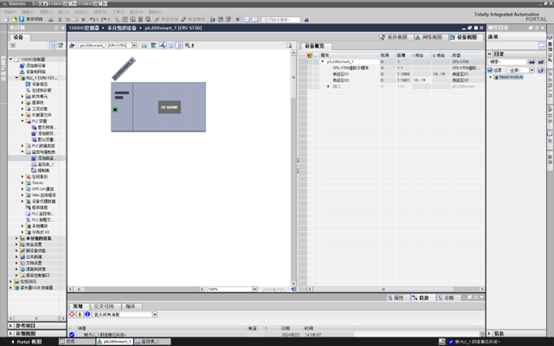

6)   双击CPU ST30 站点，进入到设备视图，在右侧设备概览内可以看到该IO设备对应于所占用的控制器输入与输出区地址。如图9所示。

图9 控制器输入输出地址

一、      通讯测试

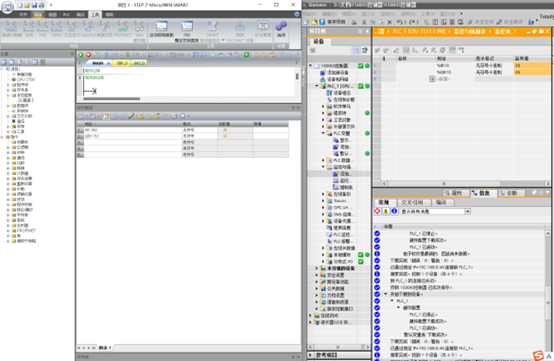

分别下载控制器和智能设备的程序，在状态图表中添加相应的地址区域观察数据交换情况。如图10所示。

图10 通讯结果
