西门子S7-1200用工艺对象控制英威腾伺服
发布时间:2023-08-25

一、该项目PLC型号1212C AC/DC/RLY,英威腾伺服型号为DA200,程序使用博途17编程。

二、项目组态

1.用工艺对象控制DA200时,需用标准报文3,对伺服参数进行设置。需要用到英威腾上位机软件INVT workshop v2.4.2.6。

2.在英威腾官网下载INVT workshop v2.4.2.6并安装。

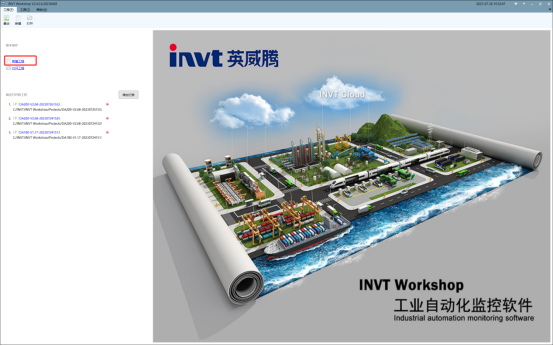

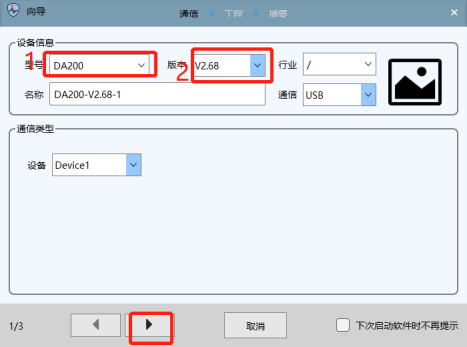

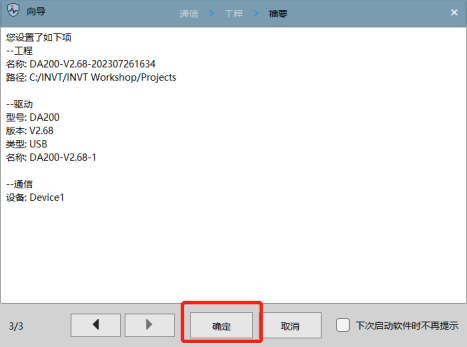

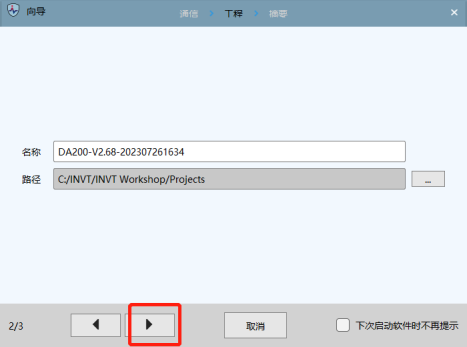

3.打开INVT workshop v2.4.2.6软件,点击新建工程。1.jpg

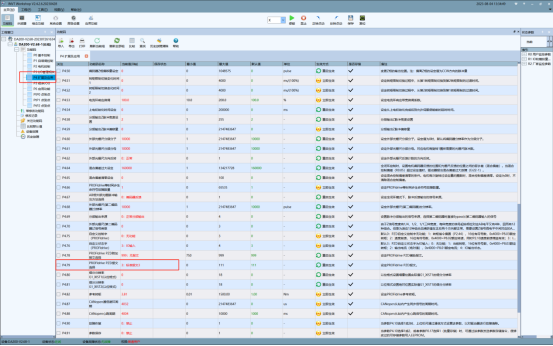

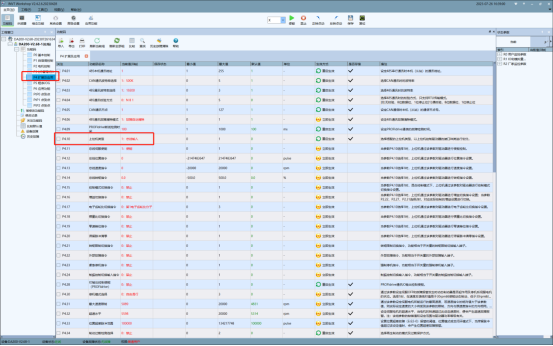

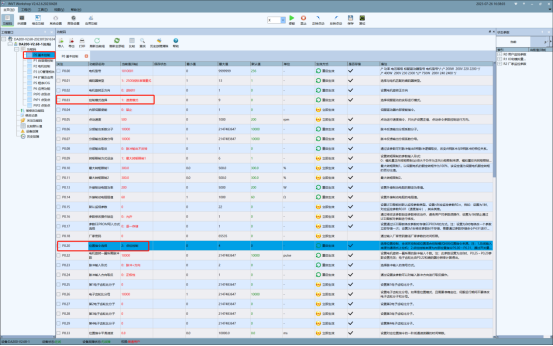

5.使用标准报文3时,伺服参数进行如下设置:

P0.03[控制模式选择] = 位置模式

P0.20[位置指令选择] = 点位模式

P4.10[上位机类型] = 总线输入

P4.79[PROFIdrive PZD 报文选择] = 标准报文3


6.参数设置完成后,需将驱动器重启,将参数写进驱动器中。

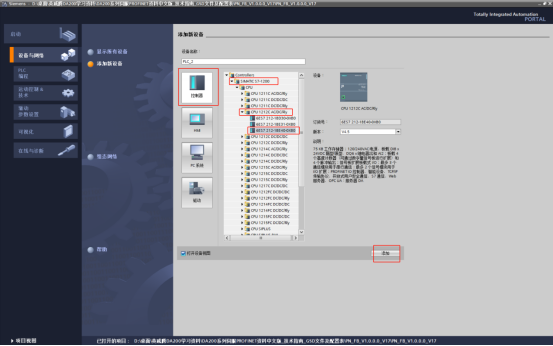

7.创建项目,选择“SIMATIC S7-1200”---“1212C AC/DC/RLY”----选择对应的订货号。8.jpg

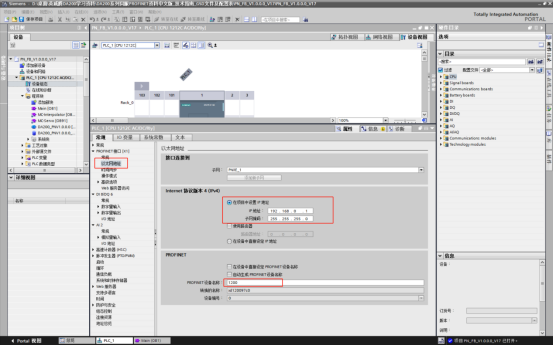

8.创建完成之后,需要在网络视图下组态1200的设备名称和IP地址。选中1200设备双击进入设置,点击“以太网地址”---选择“在项目中设置IP地址”,修改完成后组态名称。组态设备名称时不要勾选“自动生成PROFINET设备名称”,名称要自己填写,本项目中设备命名为1200。

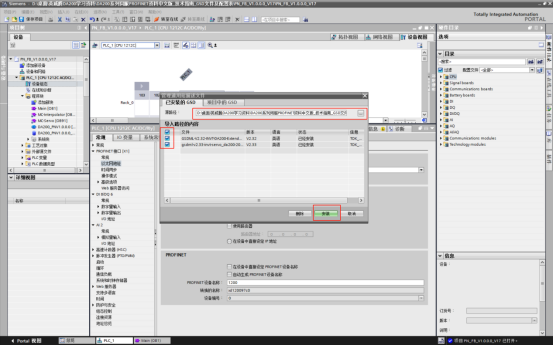

9.添加英威腾伺服DA200。需要去英威腾官网下载DA200的GSD文件,下载完成后,将GSD文件添加到博途中;点击“选项”----“管理通用站描述文件(GSD)”---在源文件选择刚刚下载好的GSD文件,在下面窗口中选择要安装的GSD文J件---点击“安装”。

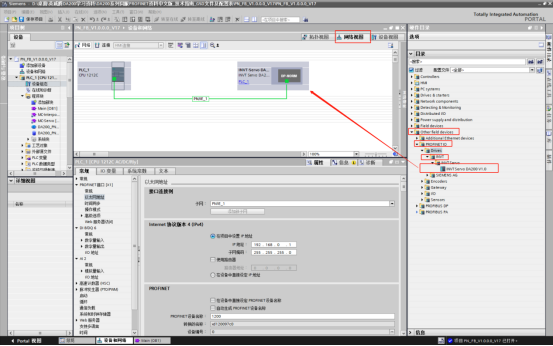

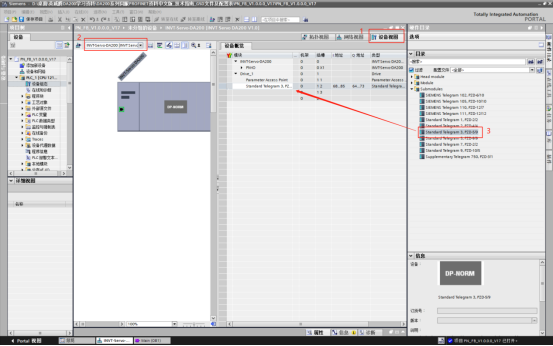

10.在网络视图的右侧硬件目录中选择“其他现场设备-PROFINET IO-Drives-INVT---INVT Servo-----INVT Servo DA200 V1.0”模块拖动到网络视图  11.jpg

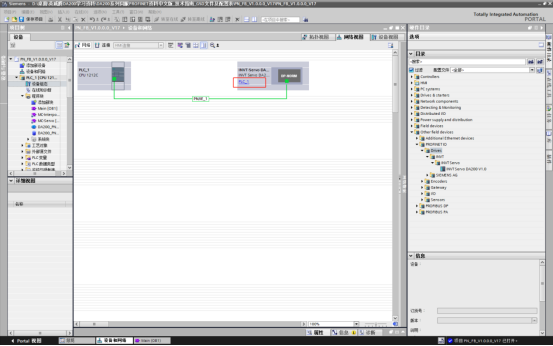

12.双击DA200,进入设置,点击“以太网地址”-----选择“在项目中设置IP地址”,本项目中IP地址设为“192.168.0.61”,修改完成后组态设备名称,组态设备名称时不要勾选“在项目中设置设备名称”本项目中的名称为“invt-sv-012”

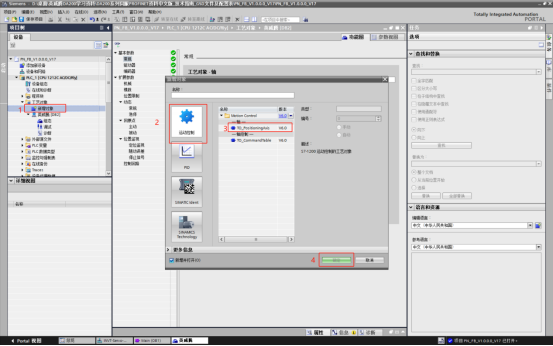

14.添加工艺对象;

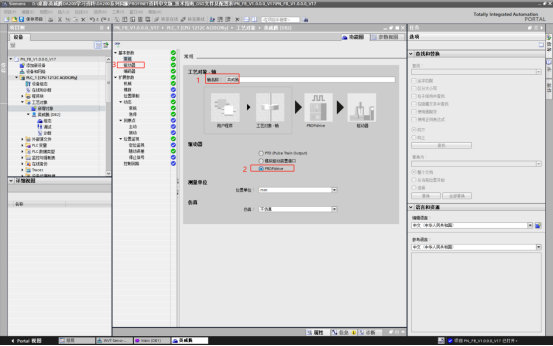

15.根据向导设置驱动器相关参数,点击“常规”,轴名称自定义,本项目中轴名称为英威腾;驱动器选项选择“PROFdrive”;位置单位可根据项目自行选择,本项目中位置单位选择“mm”仿真选择“不仿真”。15.jpg

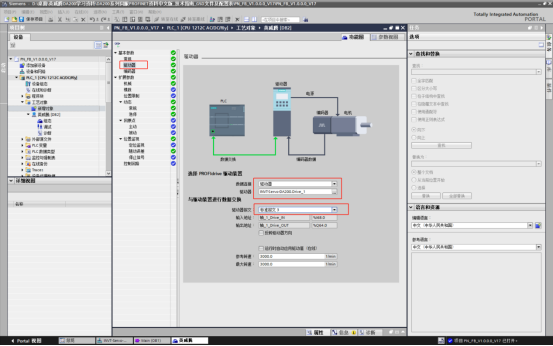

16.点击“驱动器”选项,“数据连接”选项选择“驱动器”在下方“驱动器”选项中选择所组态的驱动器“INVT-Servo-DA200.Drive_1”,注意不要勾选下方”运行时自动应用驱动值(在线),“最大转速”与“参考转速”根据伺服电机的铭牌设置。

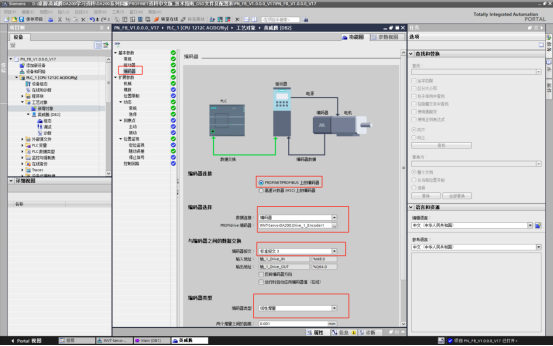

17.点击“编码器”选项,选择“PROFINET/PROFBUS上的编码器”;“数据连接”选项选择“编码器”;“PROFdrive编码器”选择所组态的编码器“INVT-Servo-DA200.Drive_1_Encoder1”“编码器报文”选择“标准报文3”;下面的编码器类型选择“线性增量”;剩下的参数根据项目情况而设定。17.jpg

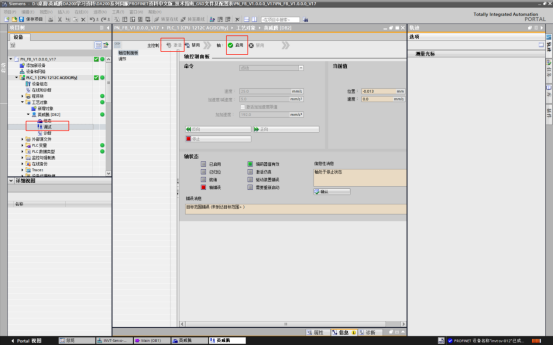

18.选中“PLC_1”点击下载,下载完成后点击”工艺对象“----选择刚刚组态的轴-----点击调试,在调试窗口中,先将驱动器激活,然后点击启用,“命令”选项选择“点动”,然后点击“正转”和“反转”观察电机是否有动作。18.jpg

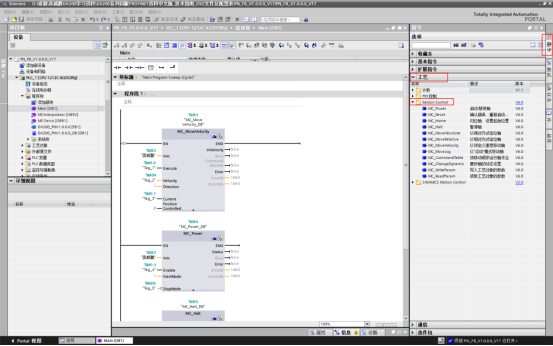

19.编写程序,点击右侧菜单栏,点击“指令”-----“工艺”-----“Motion Control”里面是控制轴的指令。19.jpg

20.示例:用“以预定义速度移动轴”指令控制轴的运动。

1)“指令”----“工艺”中添加“以预定义速度移动轴”、“启动\禁用轴”;

“启动\禁用轴”各引脚含义:

输入端:

①EN:该输入端是MC_Power指令的使能端,不是轴的使能端。

MC_Power 指令必须在程序里一直调用,并保证MC_Power指令在其他Motion Control指令的前面调用。

②Axis:轴名称

③Enable:轴使能端

Enable = 0: 根据组态的“StopMode”中断当前所有作业。停止并禁用轴。

Enable = 1:如果组态了轴的驱动信号,则Enable=1时将接通驱动器的电源。

④StartMode:轴启动模式

Enable = 0: 启用位置不受控的定位轴即速度控制模式。

Enable = 1:启用位置受控的定位轴即位置控制(默认)

注意: 1.使用带 PTO (Pulse Train Output) 驱动器的定位轴时忽略该参数。 2. 只有在信号检测(False 变为 True)期间才会评估 StartMode 参数。

⑤StopMode:轴停止模式

StopMode= 0:紧急停止

如果禁用轴的请求处于待决状态,则轴将以组态的急停减速度进行制动。轴在变为静止状态后被禁用。

StopMode=1:立即停止

如果禁用轴的请求处于待决状态,则会输出该设定值 0,并禁用轴。轴将根据驱动器中的组态进行制动,并转入停止状态。 对 对于通过 PTO (Pulse Train Output) 的驱动器连接:

禁用轴时,将根据基于频率的减速度,停止脉冲输出:

•  输出频率 ≥ 100 Hz

减速度:最长 30 ms

•  输出频率 < 100 Hz

减速度:30 ms;2 Hz 时,最长 1.5 s



StopMode=2:带有加速度变化率控制的紧急停止:

如果禁用轴的请求处于待决状态,则轴将以组态的急停减速度进行制动。如果激活了加速度变化率控制,会将已组态的加速度变化率考虑在内。轴在变为静止状态后被禁用。

输出端:

⑥ENO:使能输出

⑦Status:轴的使能状态

⑧Busy:标记MC_Power指令是否处于活动状态

⑨Error:标记MC_Power指令是否产生错误

⑩ErrorID:当MC_Power指令产生错误时,用ErrorID表示错误号。

⑪ErrorInfo:当MC_Power指令产生错误时,用ErrorInfo表示错误信息 。

2)“以预定义速度移动轴”各引脚含义:

指令输入端:
①Velocity:轴的速度。
②Direction:方向数值

Direction = 0:旋转方向取决于参数“Velocity”值的符号

Direction = 1:正方向旋转,忽略参数“Velocity”值的符号

Direction = 2:负方向旋转,忽略参数“Velocity”值的符号

③Current:

Current = 0:轴按照参数“Velocity”和“Direction”值运行

Current = 1:轴忽略参数“Velocity”和“Direction”值,轴以当前速度运行。

④PositionControlled:

PositionControlled= 0:非位置控制即运行在速度控制模式

PositionControlled= 1: 位置控制操作即运行在位置控制模式

『注意』 只要执行指令 MC_MoveVelocity 即应用该参数。之后,MC_Power 的设置再次适用。使用 PTO 轴时忽略该参数。

⑤InVelocity :

InVelocity= 0:输出未达到速度设定值

InVelocity= 1: 输出已达到速度设定值

『注意』可以设定“Velocity”数值为0.0,触发指令后轴会以组态的减速度停止运行。相当于MC_Halt指令。

 (3)点击“PLC_1”,将编写完成的程序下载到PLC中,点击“在线”----“监控程序”,将M0.3使能,使伺服使能,在给MD4一个数值,将M0.0使能,伺服达到所设定的数值。

4)MD4设为0时,伺服停止。
