使用西门子S7-1200PLC控制交通灯,交通灯由系统启停开关控制，启停开关闭合时，首先是南北红灯、东西绿灯亮。东西绿灯亮20s后闪烁3s自动熄灭，同时启动东西黄灯。东西  黄灯维持2s熄灭，并使东西红灯及南北绿灯亮。与东西绿灯工作方式一样，南北绿灯亮20s闪烁3s熄灭，同时启动南北黄灯，南北黄灯亮2s后，再次转向南北红灯、东西绿灯亮，系统进入下一工作周期，不断周而复始工作。启停开关断开时，各方向指挥灯全部熄灭，并做画面。

一、创建项目，添加设备S7-1200PLC。本次添加的设备为1212C AC/DC/RLY,使用博途V17软件编写程序。

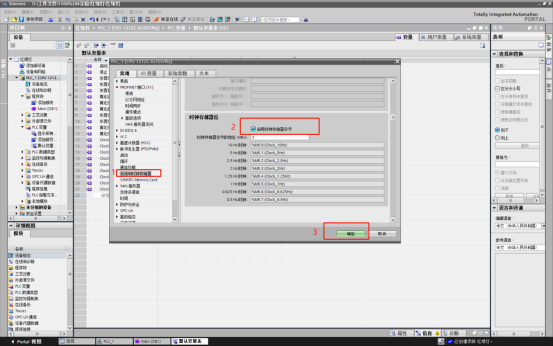

     二、打开系统时钟存储器，“属性”---“系统和时钟存储器”----勾选“启用时钟存储器字节”，示例用的存储器地址从M5.0开始。

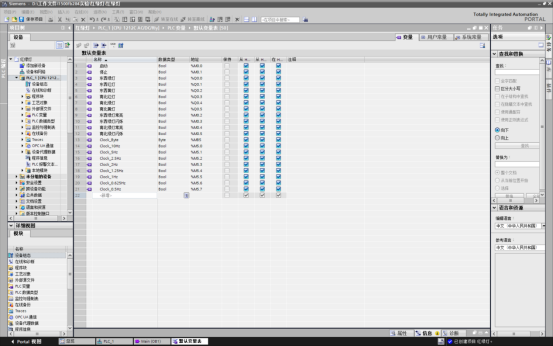

      三、根据题目要求建立变量

四、根据题目要求编写程序，该程序使用MOVE指令、定时器指令、比较指令编写。

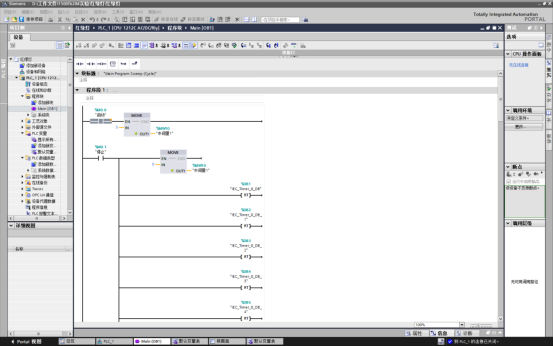

     1.程序段1，当按下启动按钮。M0.0接通将5通过MOVE指令传到中间量1，程序启动；当按下停止按钮，M0.1接通将0通过MOVE指令传到中间量1.程序停止，及将接通延时指令复位。

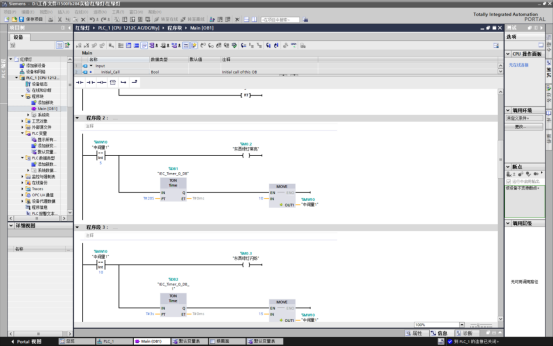

     2.程序段2，当中间量1等于5时，比较指令接通，东西绿灯常亮，同时延时接通指令开始计时，当计时到达20S时接通延时指令接通，将10通过Move指令传到中间量1，东西绿灯常亮停止。

     3.程序段3，当中间量1等于10时，比较指令接通，东西绿灯闪烁，同时延时接通指令开始计时，当计时到达3S时接通延时指令接通，将15通过Move指令传到中间量1；东西绿灯闪烁停止。

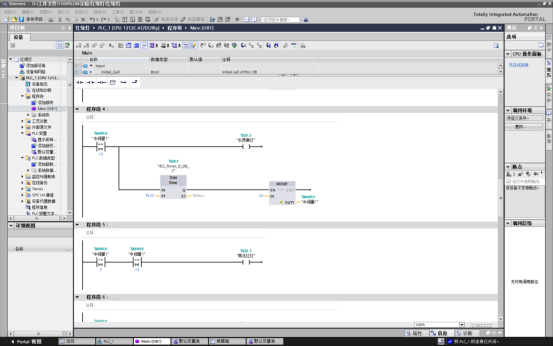

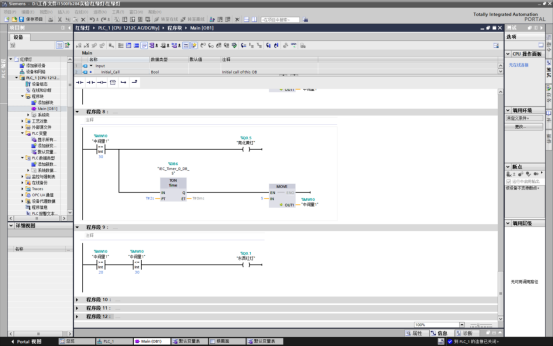

      4.程序段4，当中间量1等于15时，比较指令接通，东西黄灯常亮，同时延时接通指令开始计时，当计时到达2S时接通延时指令接通，将20通过Move指令传到中间量1；东西绿灯闪烁停止。

      5.程序段5，当中间量1大于等于5；小于等于15时，比较指令接通，南北红灯常亮。

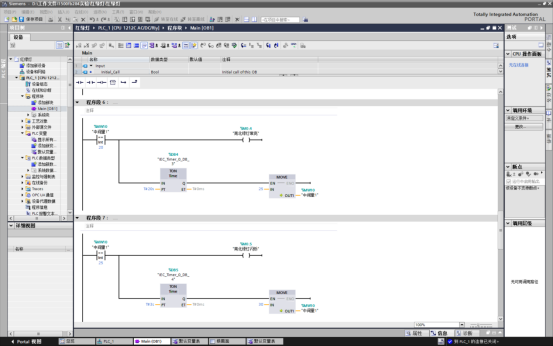

      6.程序段6，当中间量1等于20时，比较指令接通，南北绿灯常亮，同时延时接通指令开始计时，当计时到达20S时接通延时指令接通，将25通过Move指令传到中间量1；东西绿灯常量停止。

      7.程序段7，当中间量1等于10时，比较指令接通，南北绿灯闪烁，同时延时接通指令开始计时，当计时到达3S时接通延时指令接通，将25通过Move指令传到中间量1；南北绿灯闪烁停止。

       8.程序段8，当中间量1等于30时，比较指令接通，南北黄灯常亮，同时延时接通指令开始计时，当计时到达2S时接通延时指令接通，将5通过Move指令传到中间量1；南北绿灯闪烁停止。程序跳回程序段2，开始循环执行。

       9.程序段9，当中间量1大于等于20；小于等于30时，比较指令接通，南北红灯常亮。

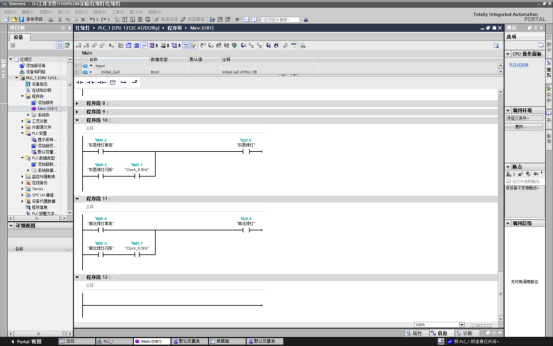

      10.程序段9，东西绿灯通过两个中间值实现常亮和闪烁的程序。

      11.程序段10，南北绿灯通过两个中间值实现常亮和闪烁的程序。

五、根据题目要求，画触摸屏画面。

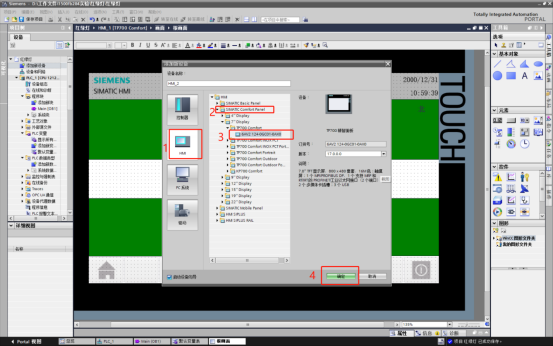

     A.点击“添加新设备”---“HIMI”---“SIMATIC Comfort Panel”---选择“7 Display”---选择“6AV2 1124-0GC01-0AX0”点击确定。

     B.“选择PLC”浏览---选择PLC1---点击完成，此时触摸屏已添加完，并与PLC完成组态。

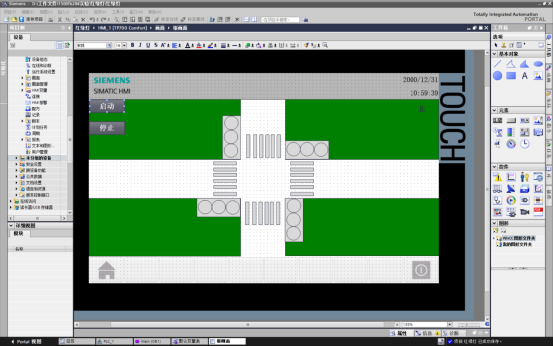

     C.根据题目要求，完成触摸屏画面编写。

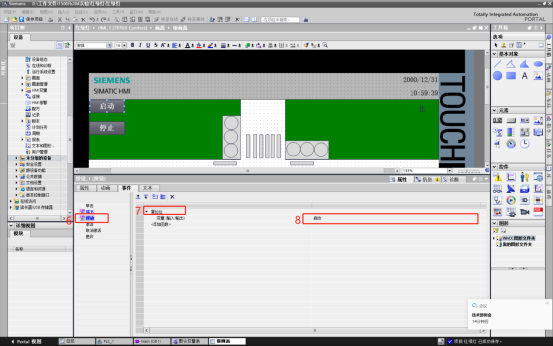

      D.将触摸屏的画面与PLC变量进行连接。选择“启动按钮”--右键选择“属性”---“事件”---“按下”--“添加函数”---“编辑位”--选择“置位位”---选择“PLC变量”，找到启动的变量；再选择“释放”--“添加函数”---“编辑位”--选择“复位位”---选择“PLC变量”；启动按钮与PLC变量中的启动已经关联好了，下面的停止按钮按照上述步骤进行关联变量。

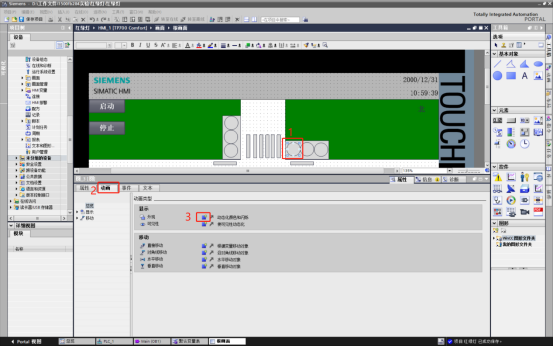

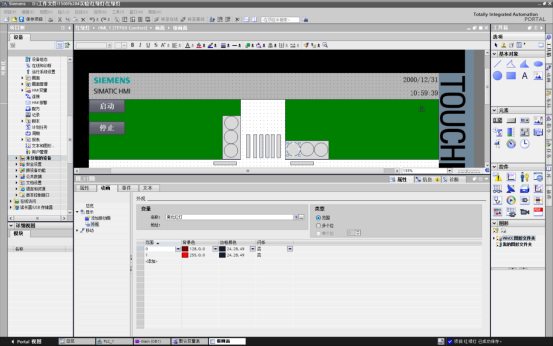

      E.将红绿灯与PLC变量关联；选择一个圆形---右键选择“属性”---“动画”--“新建外观”---选择与PLC变量中对应的变量，示例中的南北红灯，选择与其对应的颜色；其余灯按此步骤全部关联对应的变量。

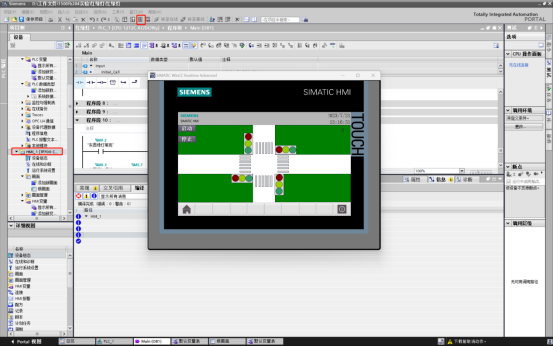

      F.触摸屏画面与PLC变量关联好后，启动仿真，检验触摸屏和程序是否满足要求。

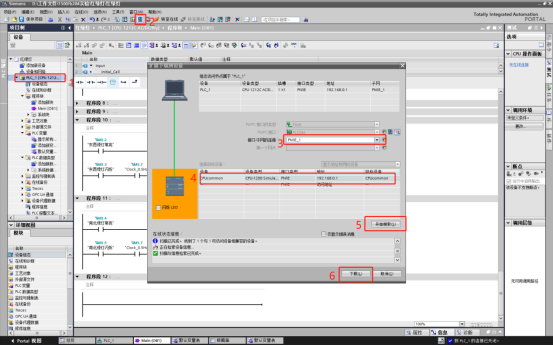

①先选择1212C AC/DC/RLY 点击菜单栏的仿真按钮，将程序下载，启动仿真。

     ②选择触摸屏，点击菜单栏的仿真按钮，将画面下载，启动仿真。
