V17是一款针对同名软件打造的自动化编程软件。西门子TIA Portal(完全集成的自动化门户)使用户能够通过高效的配置快速直观地执行自动化和驱动任务。该软件架构是为高效率和易于使用而设计的，适用于新用户和有经验的用户，可以让我们的效率变得更高。今天，本文将会给大家具体介绍一下如何下载使用。

    本期话题：V17程序无特殊保护下载步骤，具体内容如下：

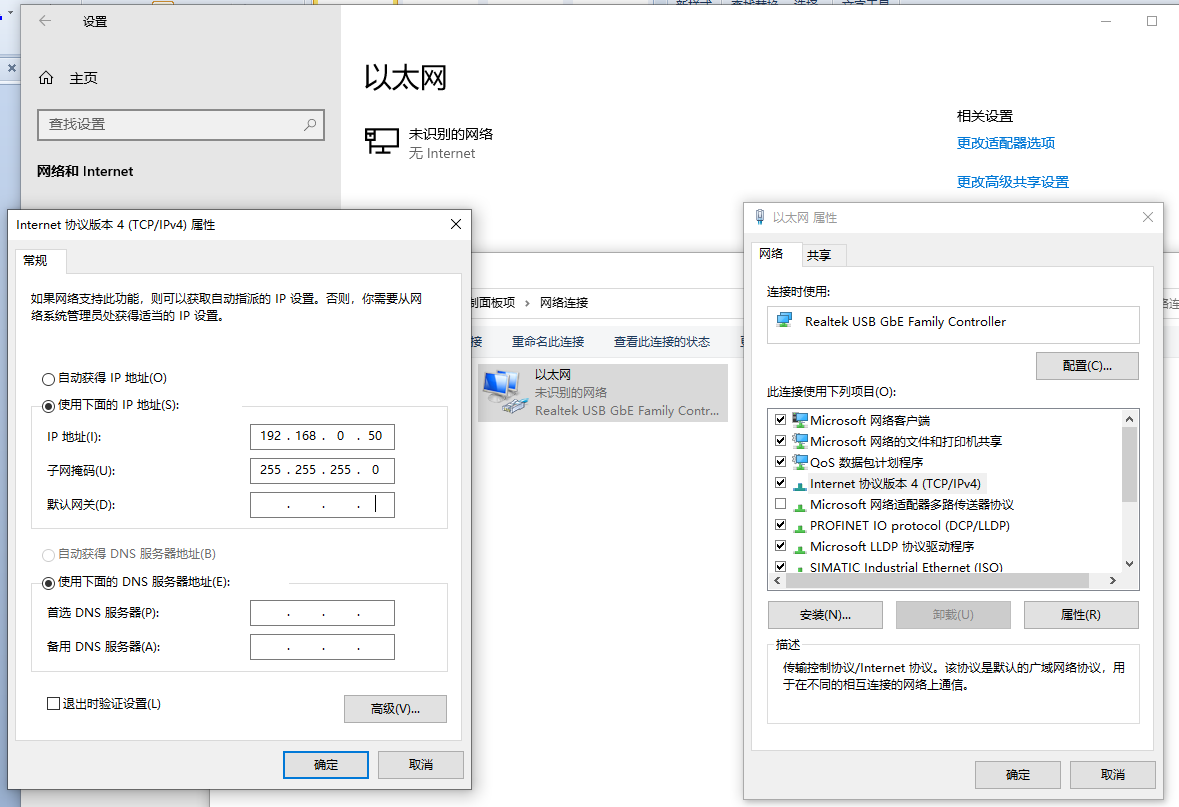

一、更改电脑以太网的网段与PLC的IP网段一致：

       点击以太网，更改适配器选项，找到你连接的以太网，右键属性，双击TCP/IPv4，使用手动IP地址，IP地址网段要与PLC的IP一致。

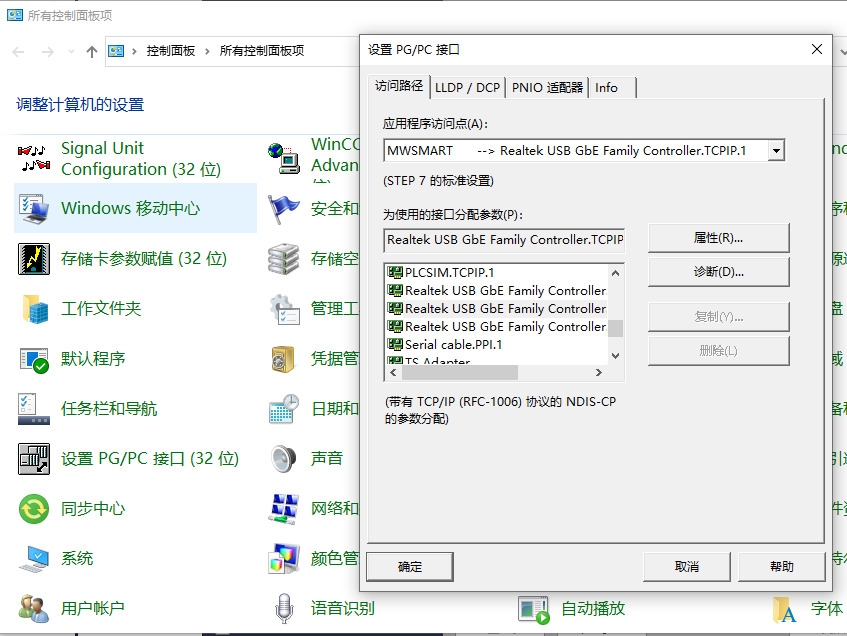

二、更改电脑的PG/PC设置：

       打开控制面板，找到设置PG/PC接口，将应用程序访问点更改为你连接的以太网名称。

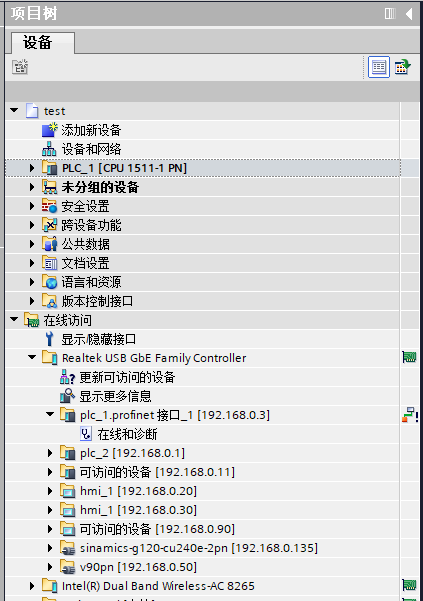

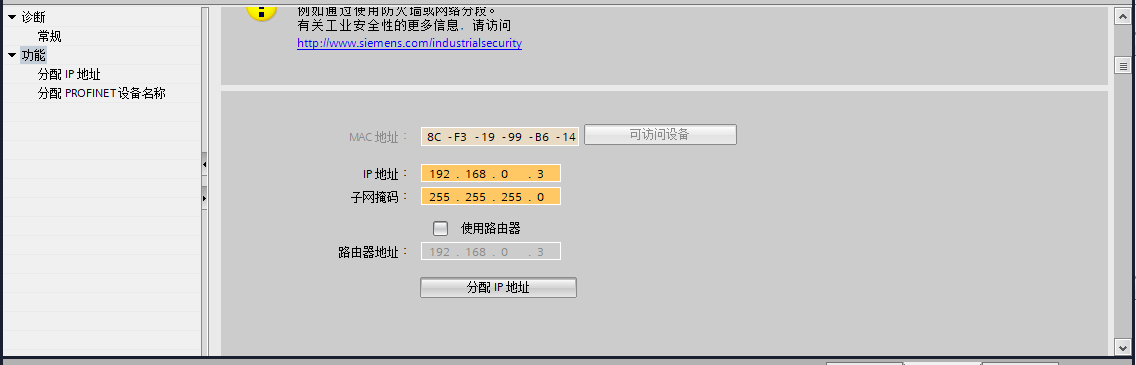

三、如果PLC之前使用过，不清楚IP是多少，展开项目树下的在线访问，找到连接的网卡展开，点击更新可访问的设备，找到你自己的PLC，双击在线和诊断，选中功能，这里可以查看PLC的MAC地址与IP地址。

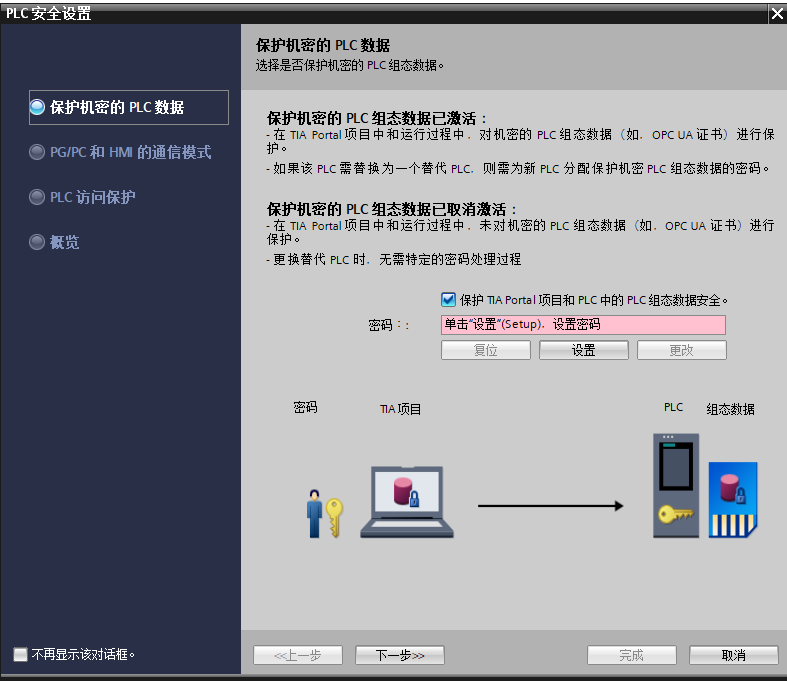

四、V17选完CPU后会出现PLC安全设置，将保护TIA Portal项目和PLC中的PLC组态数据安全的勾去掉，即取消勾选。

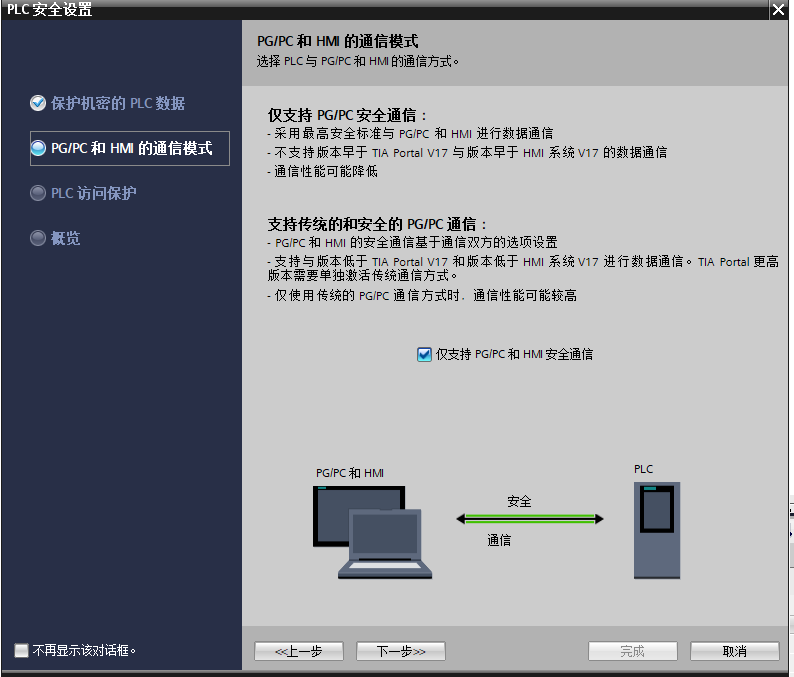

五、将仅支持PG/PC和HMI安全通信的勾去掉，即取消勾选。

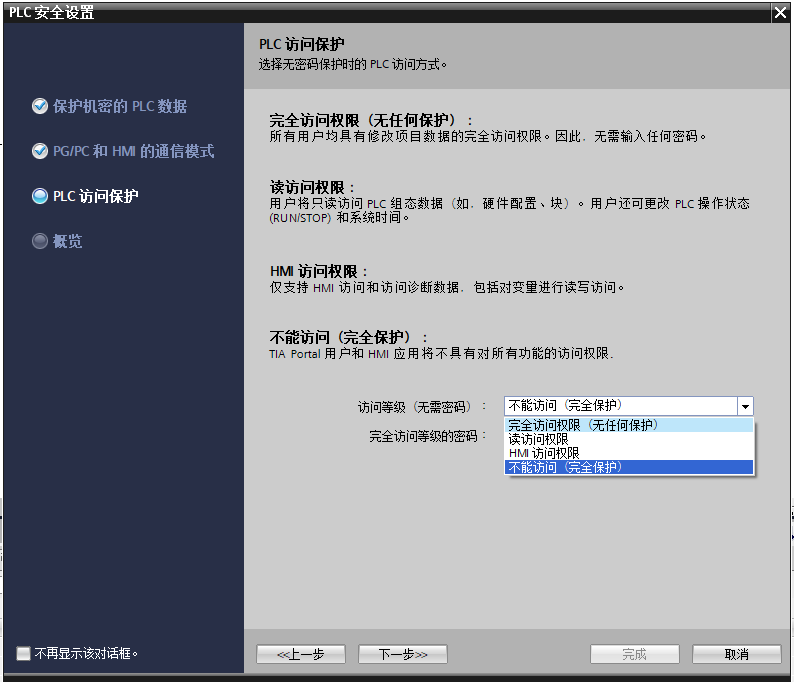

六、PLC访问保护：将访问等级改为完全访问权限（无任何保护）。

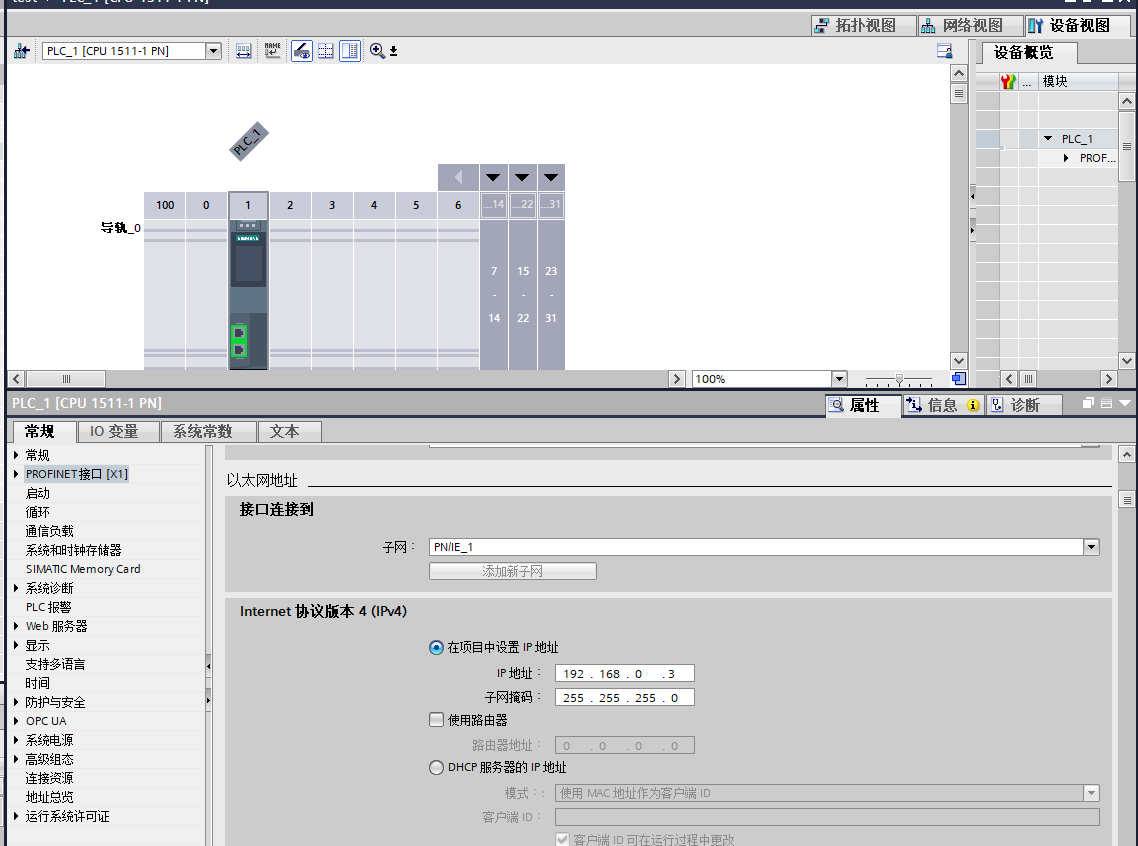

七、PLC的CPU硬件组态中，常规选型，PROFINET接口下，设置子网，设置IP地址。

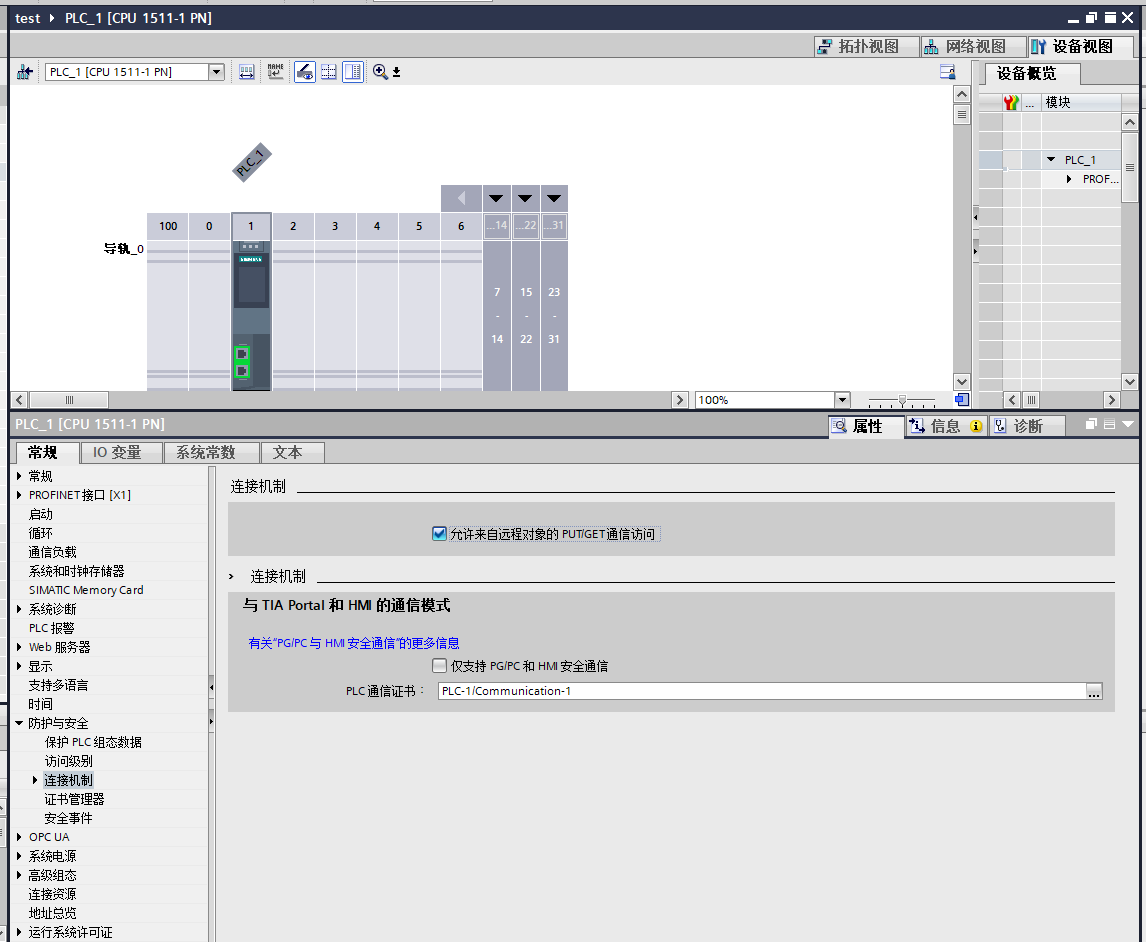

八、如果需要连接西门子以外的HMI，PLC的CPU硬件组态中，常规选型，防护与安全下的连接机制中，将允许来自远程对象的PUT/GEt通讯访问勾选上。

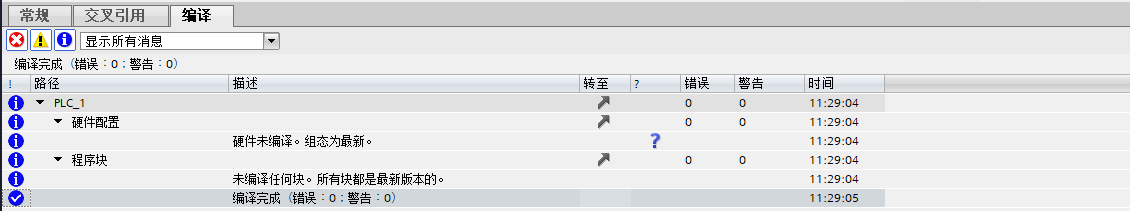

九、项目整体编译没有错误后，点击下载程序。

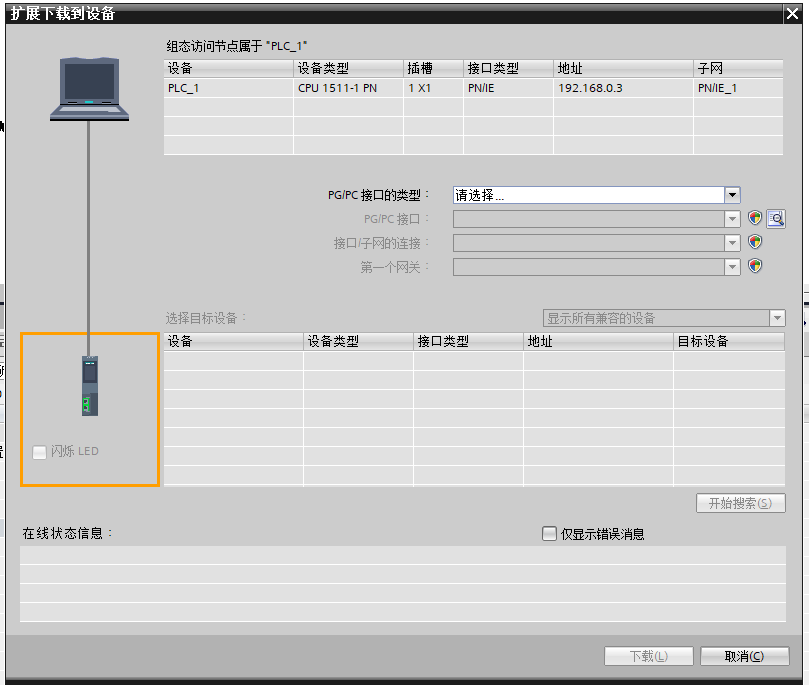

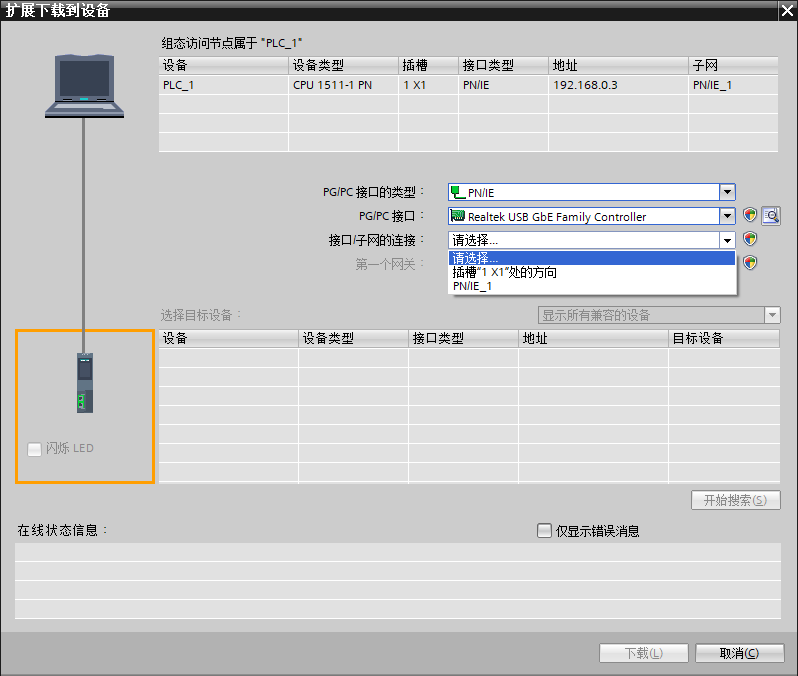

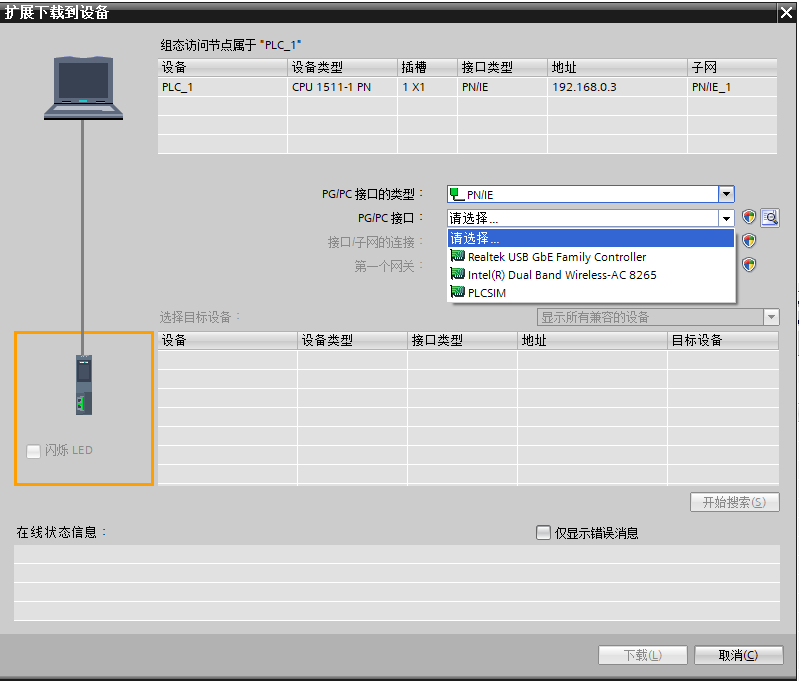

十、点击下载程序后出现如下界面，最上面的组态访问节点框是你当前软件中组态的PLC信息，要将此信息下载到CPU中。

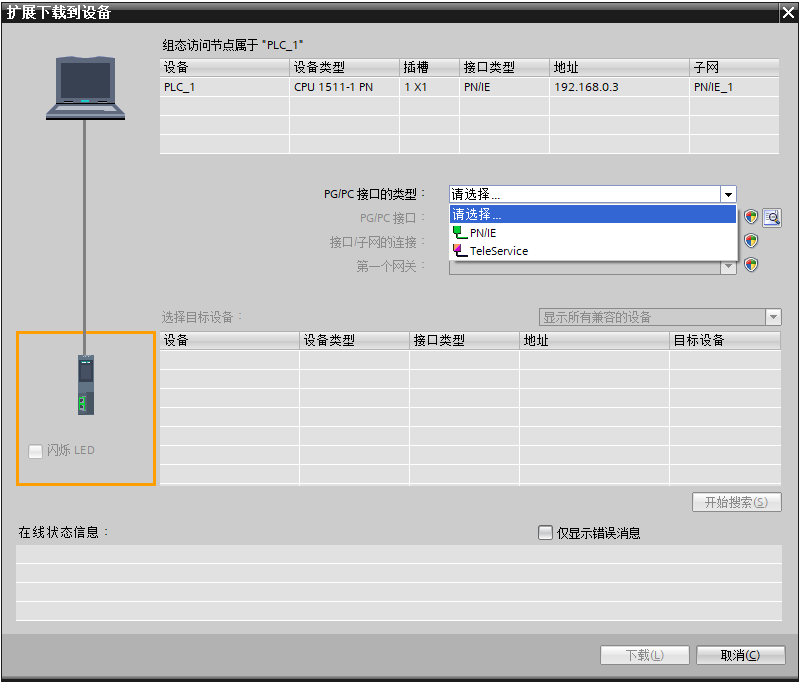

十一、PG/PC接口类型：选择PN/IE。

十二、PG/PC接口：选择你之前在控制面板中设置的网卡名称，也就是以太网的名称。

十三、接口/子网的连接：选择之前CPU硬件组态中设置的子网号。

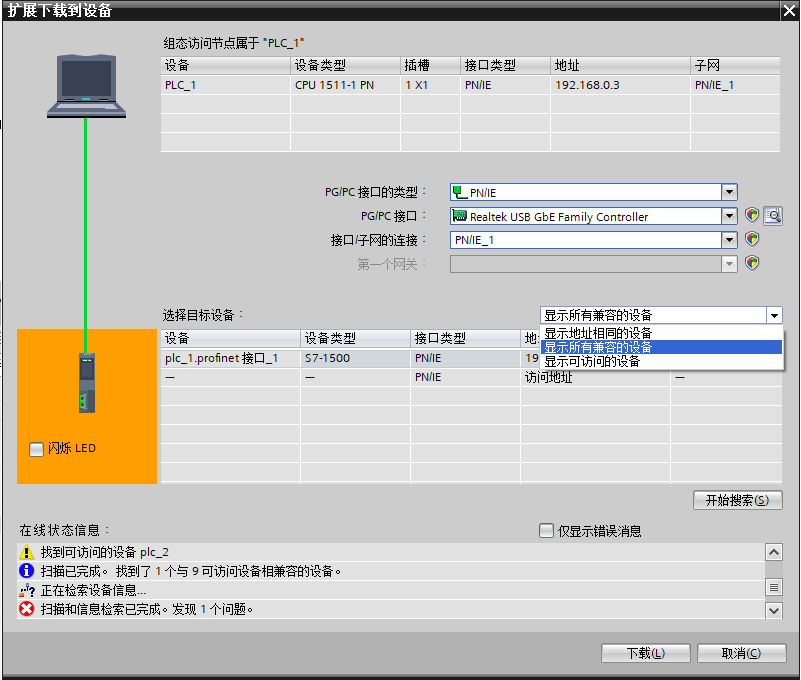

十四、选择目标设备有三个选项，一般选择显示所有兼容的设备即可，然后点击开始搜索找到你的目标PLC。

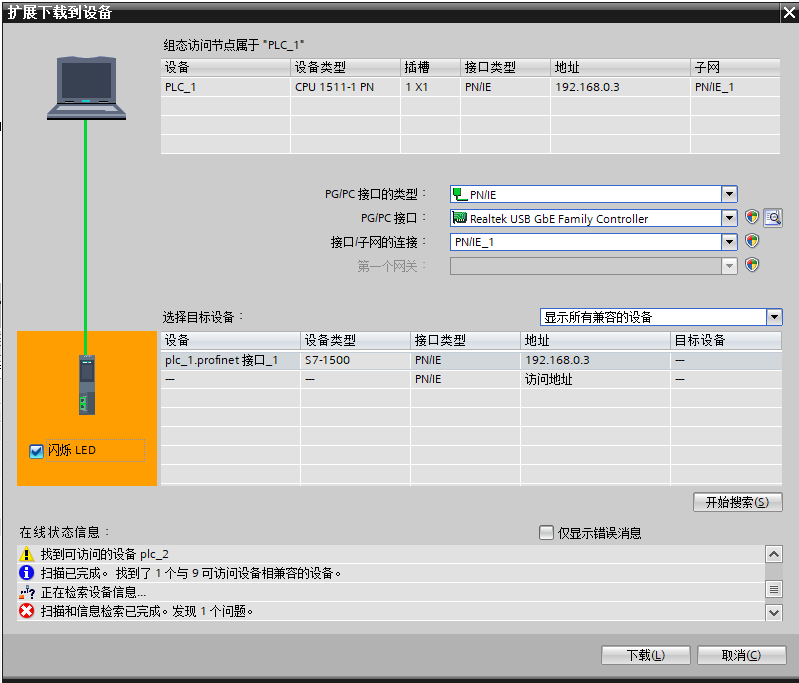

十五、点击闪烁LED可以测试你当前选择的PLC是否是目标CPU，然后点击下载。

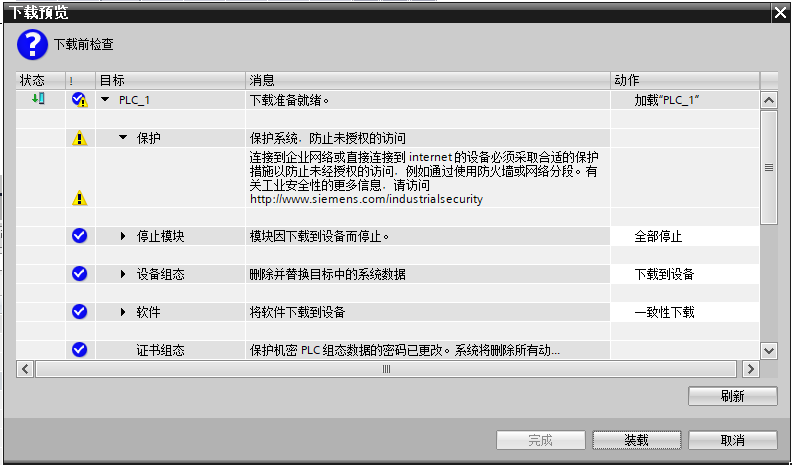

十六、点击下载后出现如下界面，点击装载即可。

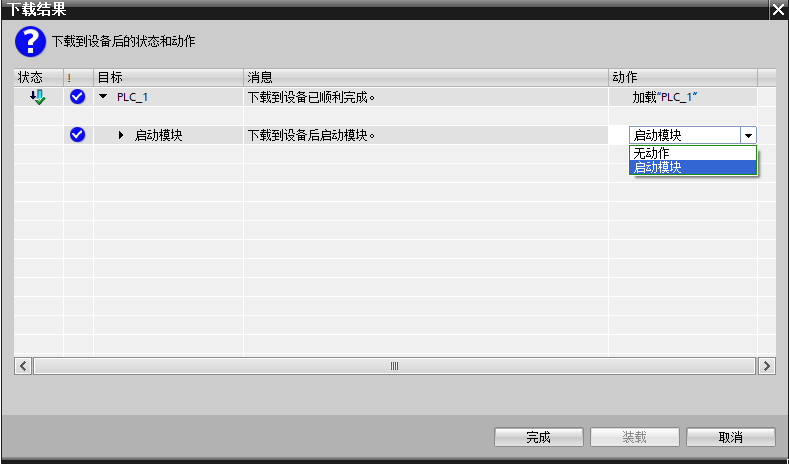

十七、装载完成后出现如下界面，在启动模块中将无动作改为启动模块，然后点击完成，到此下载结束。

          注意：在下载程序前请先Ping通电脑与PLC，确认网络连接正常，如果执行以上流程在下载时仍然报错，列如:连接失败（无法到达所选择的在线目标），请将你电脑的WLAN与杀毒关闭，然后重新下载。
