还在找一款能模拟各国电力系统的测试电源吗？

发布时间：2022-03-07

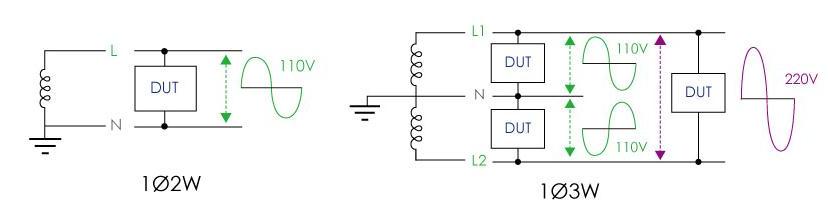

电源一般交流单相系统常见于生活周遭，属于生活用电，使用的电压较低，例如: 110V或220V。交流单相电力系统又可分成两种形式，如下图所示，单相二线式：一条火线L/一条中性线N，以及单相三线式：两条火线L1和L2/一条中性线N，单相三线式的电力系统接L1–L2输出的电压会是L1–N或L2–N电压的2倍，可应用于单相大功率的负载产品，例如：家用空调、烤箱、电热水器等。具有单相三线的电力系统配置的地区有：台湾(110V/220V)、日本(100V/200V)和美国/加拿大(120V/240V)。用户一般需要特别购买单相三线输出的电源才能模拟相应的电力配置，但现在透过AFV+系列的三相机种，并选配相间角功能设定，即可轻松实现单相三线的电源模拟。

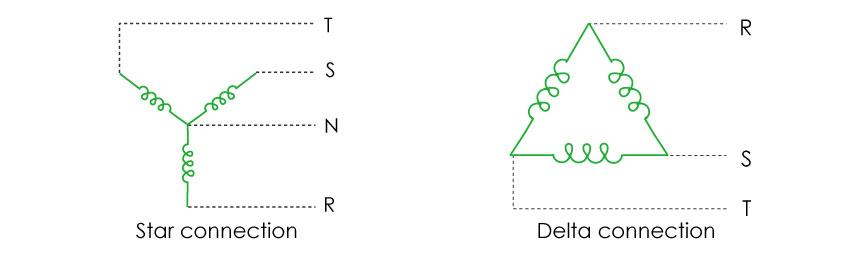

交流三相电力系统可以视为三个单相交流电力的组成，主要由三条火线(相线)构成，表示的方式为A/B/C、R/S/T、U/V/W或L1/L2/L3，其输出电压一般会较单相电力系统的电压高，例如220V/380V、240V/415V或277V/480V，常用于商用空调、电梯、三相电机马达、三相变压器等大功率负载产品。交流三相电力系统又可分成两种型式：三角型(△，Delta)接法和星型(Y，Star)接法，如图4所示。三角型接法又称三相三线制，常见的电压有日本三相200V电力系统；而星型连接又称三相四线制，如中国(220V/380V)、美国(277V/480V)和英国(240V/415V)等都是采用三相四线制的国家。使用AFV+系列的三相机种，用户可透过自行选择输出接法，以切换三相三线或三相四线的电力配置；另外也可进行电源扰动模拟，如缺相、三相电压不平衡等。

使用AFV+系列大功率可程序交流电源供应器，单机即可实现单相及三相供电，用户能透过自由选择输出接法和相间角设定，并搭配电压、频率调整功能，完整仿真全球电力系统配置，是您可编程交流电源测试的佳选择。
