西门子远程IO——ET200SP常见模块接线图

发布时间：2023-06-09

很多工程师朋友在初次使用西门子远程IO-ET200sp时，往往找不到数字量输入输出模块、模拟量输入输出模块的接线方式。所以今天，本文将会汇总常见模块的接线图。

说明：功率限制

为了限制功率，每个输入电压必须接入一个最大额定脱扣电流为 10 A 的熔断器。同时，熔断器还需使用快熔型小型熔断器。

一.输入模块

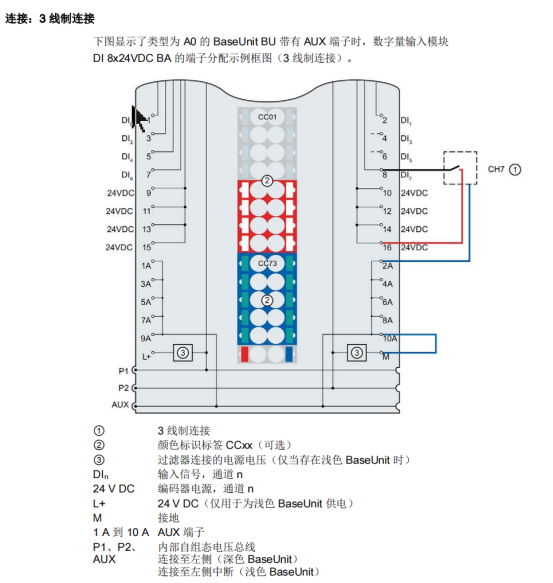

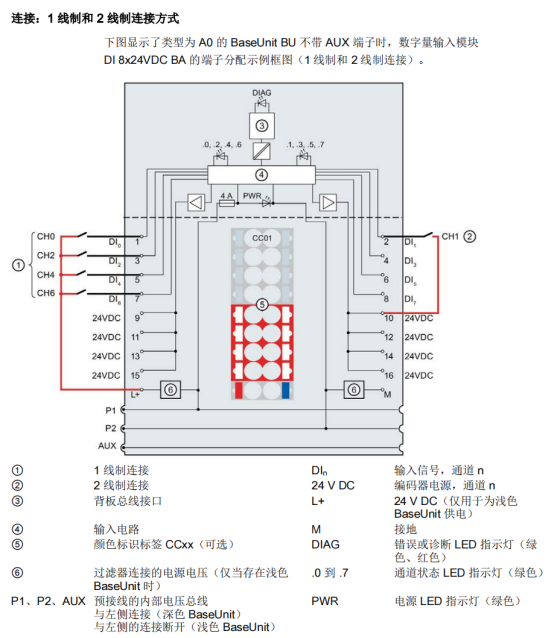

1.DI 8x24VDC BA (6ES7131-6BF01-0AA0)

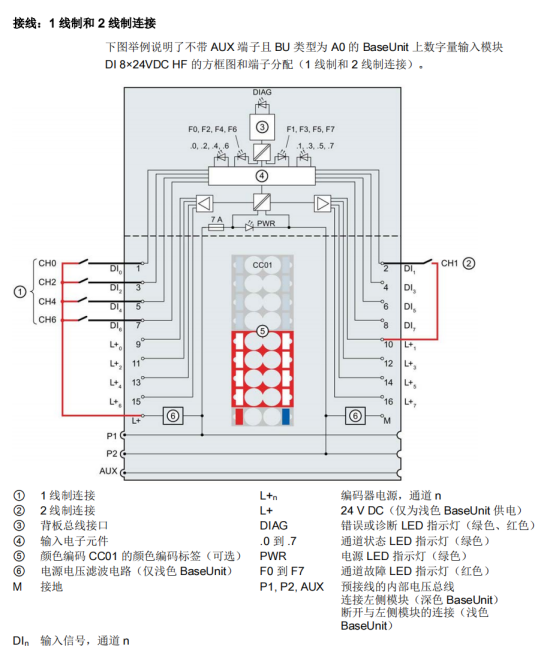

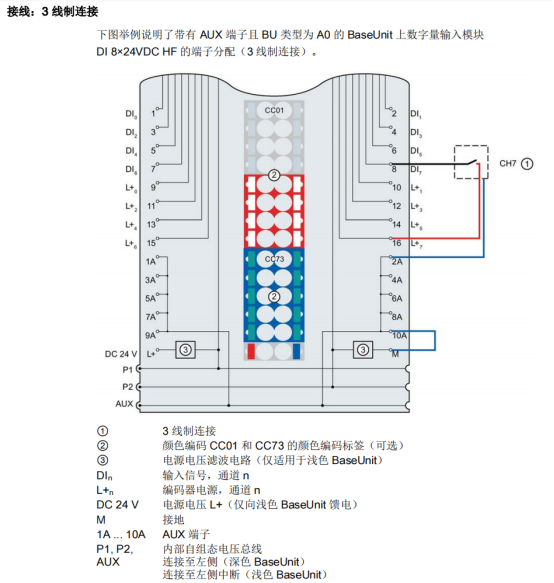

2.DI 8x24VDC HF (6ES7131-6BF00-0CA0)

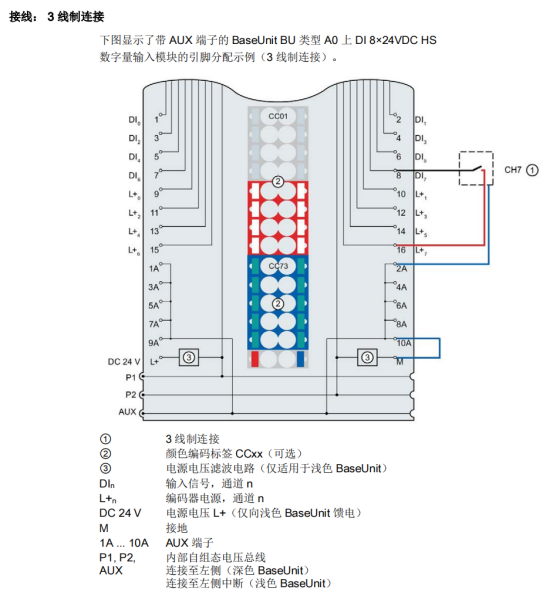

3.DI 8x24VDC HS (6ES7131-6BF00-0DA0)

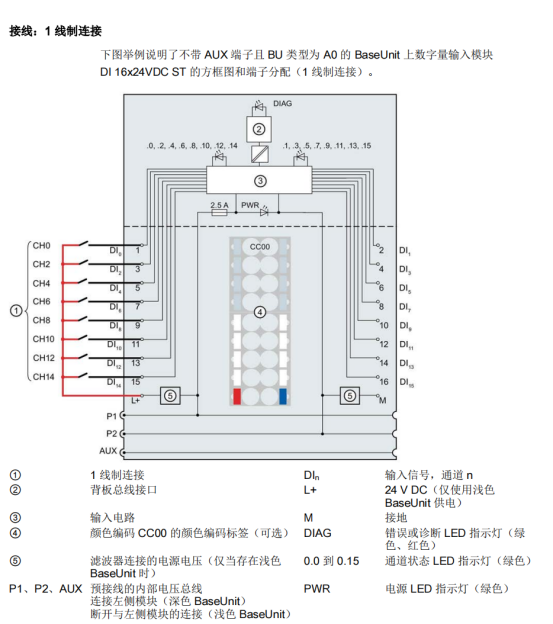

4.DI 16x24VDC ST (6ES7131-6BH01-0BA0)

二.输出模块

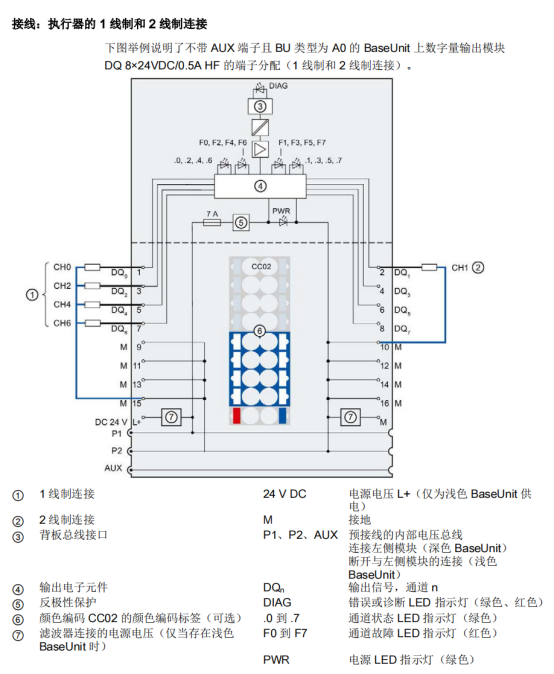

1.DQ 8x24VDC/0.5A HF (6ES7132-6BF00-0CA0)

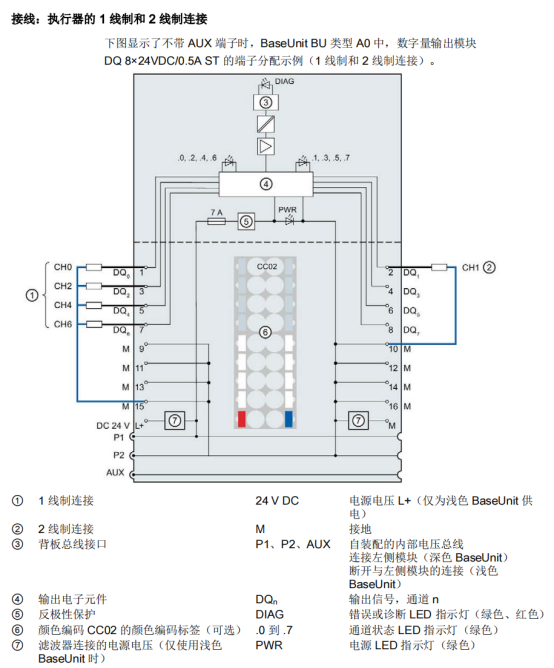

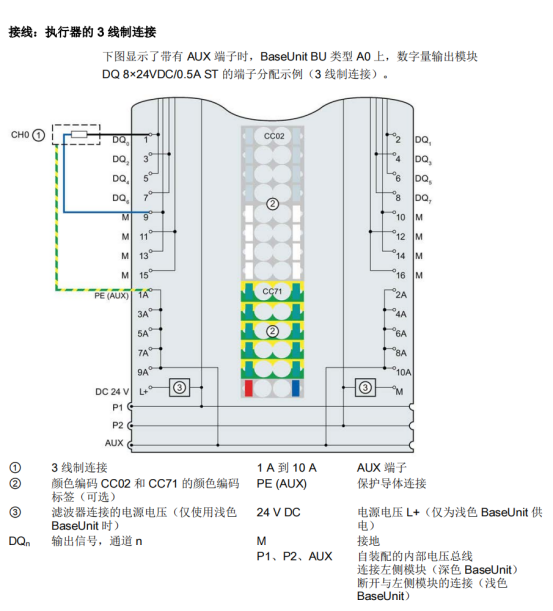

2.DQ 8x24VDC/0.5A ST (6ES7132-6BF01-0BA0)

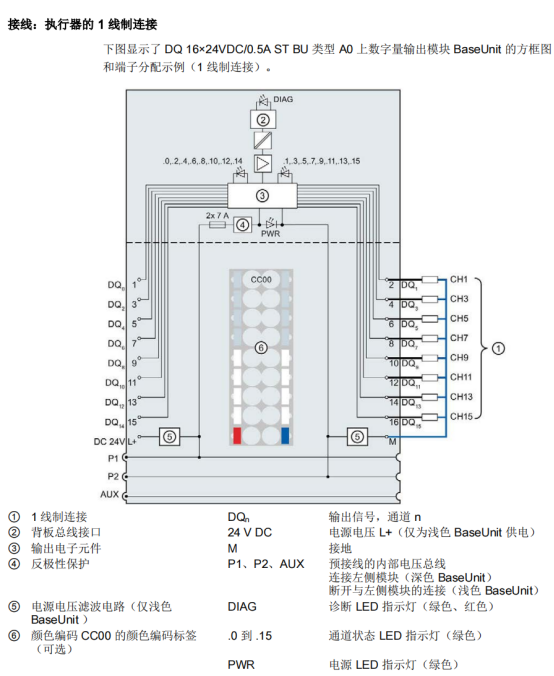

3.DQ 16x24VDC/0.5A ST (6ES7132-6BH01-0BA0)

三.模拟量输入

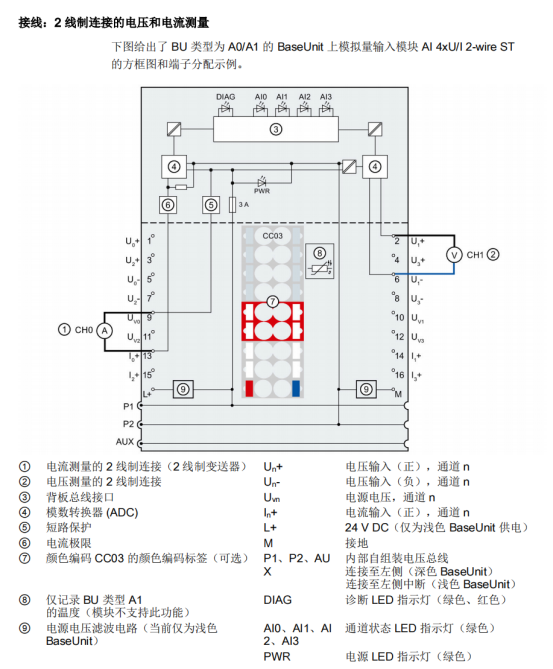

1.AI 4xU/I 2-wire ST (6ES7134-6HD01-0BA1)

四.模拟量输出

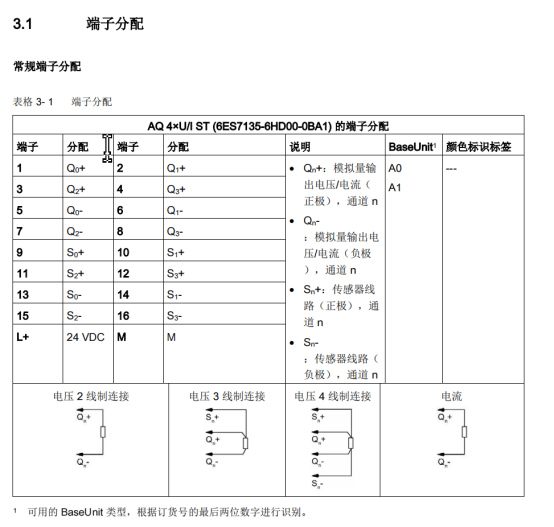

1.AQ 4xU/I ST (6ES7135-6HD00-0BA1)

五.工具推荐

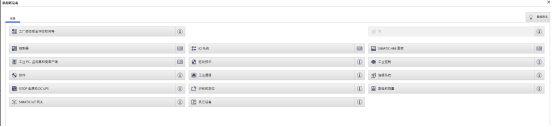

在这里向大家推荐西门子官方组态与选型工具，适合在项目前期完成ET200sp的组态与电流分配分析。同时，S7-1200，S7-1500等设备也可以使用。

https://www.siemens.com/global/en/products/automation/topic-areas/tia/tia-selection-tool.html

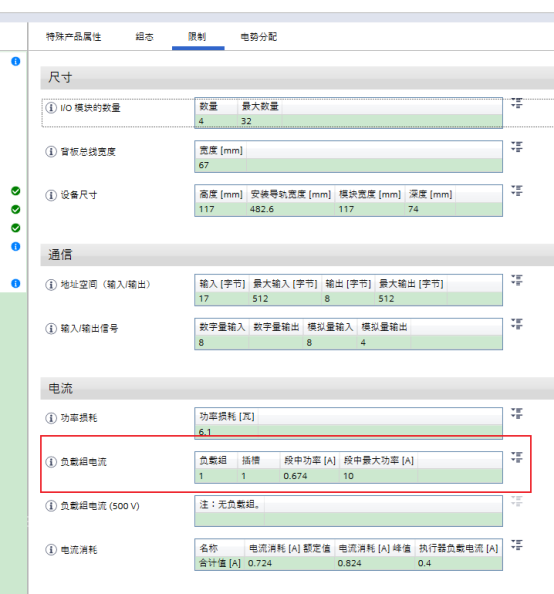

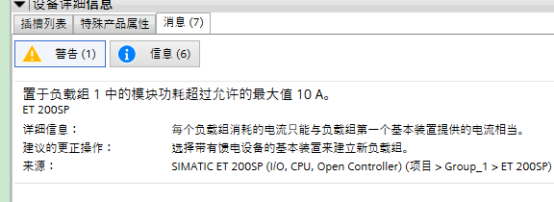

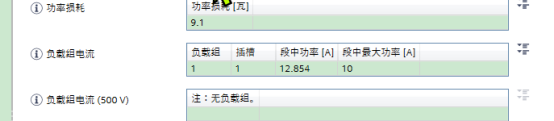

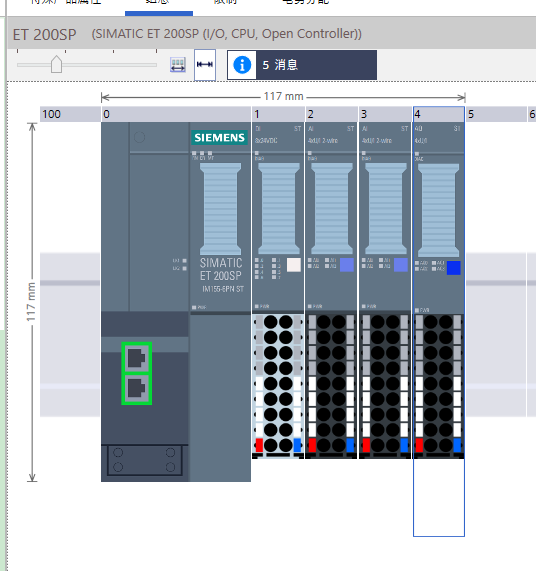

从红框处我们可以直接看到当前组态的电流消耗，应严格将段中功率限制在规定功率内。如果超出，软件将会提醒，此时需要建立新的负载组，如图所示：
