200SMART如何建立全局库

发布时间：2023-06-30

一、系统配置：

1.1安装 Step7 Micro/Win SMART software(含 Modbus协议库)的PC机，本例中使用的是Step7 Micro-Win SMART V2.7。

1.2 打开编程软件STEP7-MicroWIN SMART。

二、程序配置

1.1在子程序（SBR）创建变量）

这里举例启保停程序创建库文件在变量表里建立变量

符号：启动变量类型：IN 数据类型：BOOL

符号：停止变量类型：IN 数据类型：BOOL

符号：运行变量类型：OUT 数据类型：BOOL

选择完数据类型自动创建地址

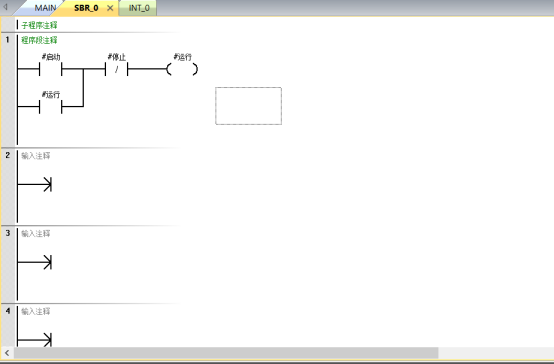

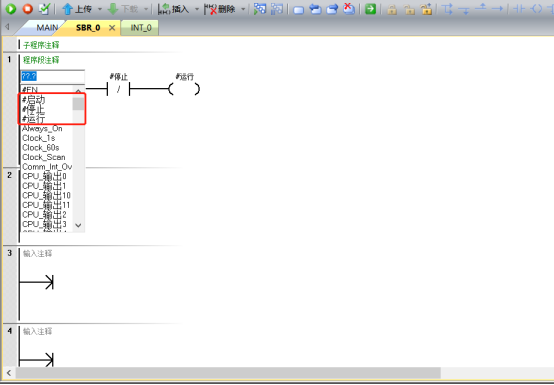

1.2在子程序编写启保停程序，使用第二步创建的变量来填写

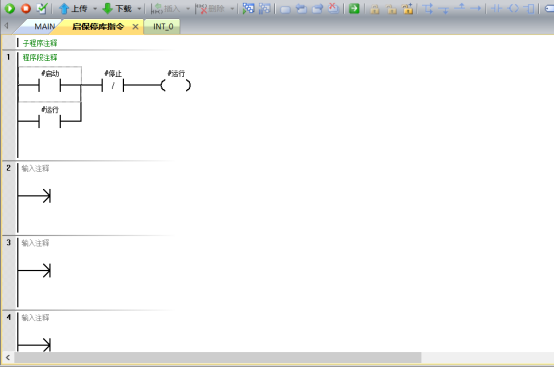

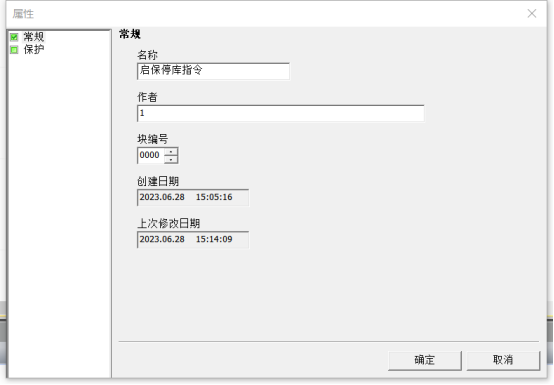

1.3更改子程序命名，鼠标选择SBR-0右击属性—常规—名称修改一下，这里更改为启保停库指令

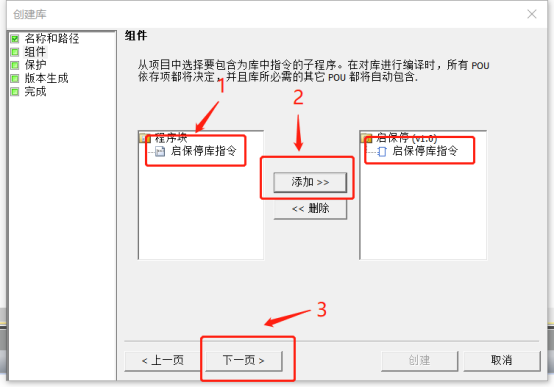

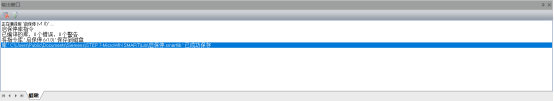

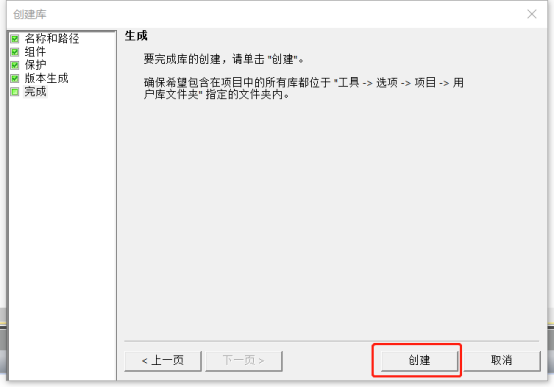

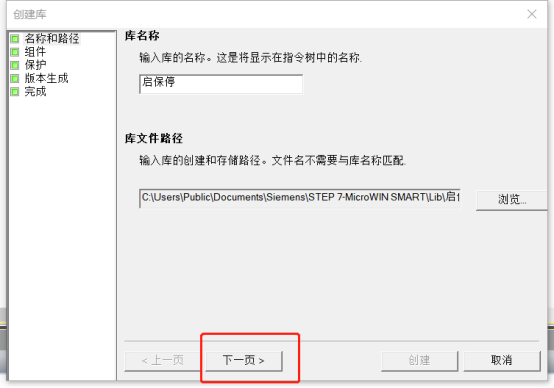

1.4在编程软件左侧项目树鼠标选中库并右击选择创建库，打开后库名称输入启保停，点击下一步组件鼠标选中启保停库指点击添加，这时就会看到右侧已经成功添加启保停库指令，这时一直点击下一步直到创建这一步并点击创建，看一下输出窗口，创建库文件成功

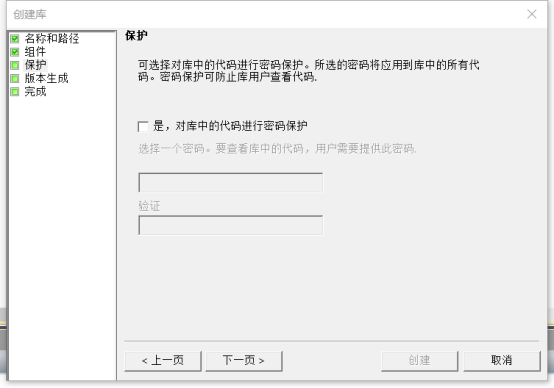

需要对库中的代码进行密码保护，就可设置密码保护，不需要则下一页。

三、调用库指令

1.1重新启动STEP 7-MicroWIN SMART编程软件后，在左侧项目树库指令会看到前面创建的库指令名称

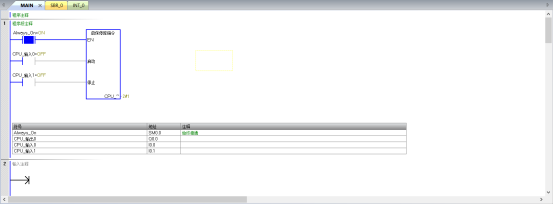

1.2在主程序调用启保停库指令，并填写相应的引脚

四、监视测试库指令

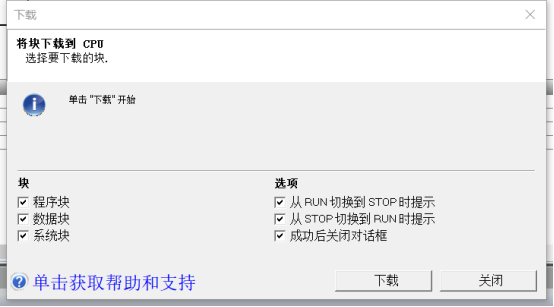

1.1下载程序

1.2监视PLC，强制I0.0，Q0.0输出由0为1
