从 STEP 7 V13 SP1 开始，在编程指令卡，选件包中集成了 SIMATIC Ident 指令块，使用 TIA Portal 进行组态与编程的 S7-1200/1500 可以使用这些指令对工业识别系统进行操作。

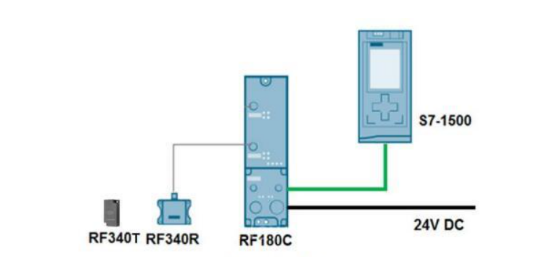

1.1标准组态的步骤

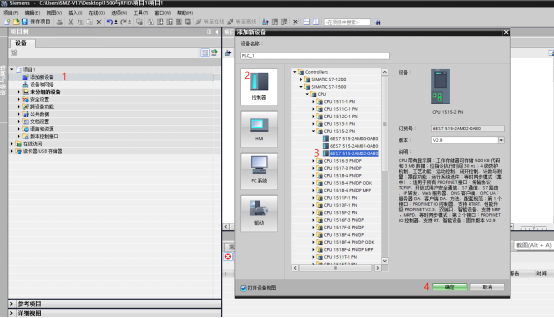

项目树中添加 S7-1515

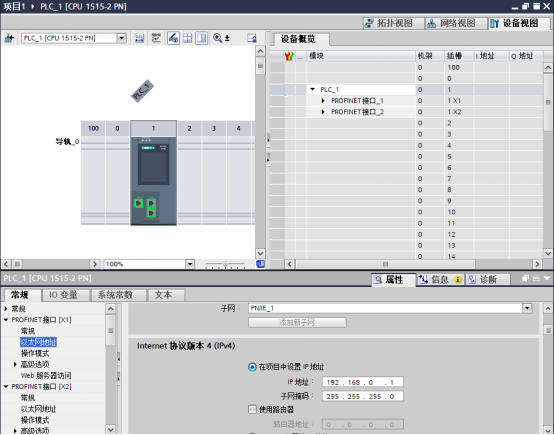

在PLC_1的“设备组态”，点击CPU PN口添加子网，并设置IP地址。本例CPU PN口 IP地址为192.168.0.1

网络视图中添加 RF180C

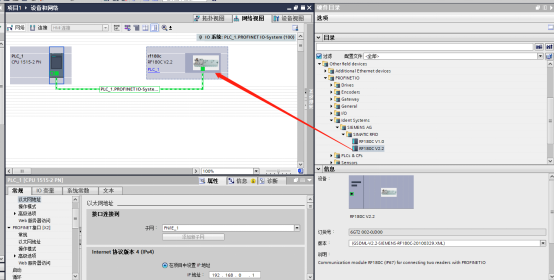

切换到网络视图，在硬件目录/ 检测与监视/ Ident 系统/ SIMATIC 通信模块，将RF180C 拖入视图，并将RF180C分配给PLC_1

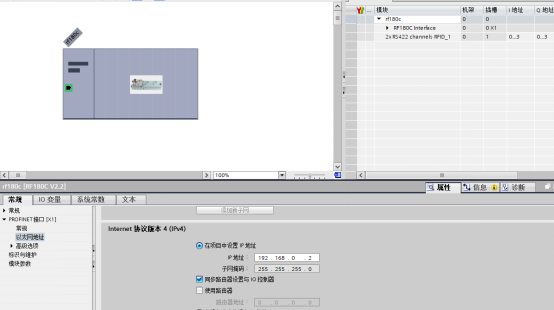

选择RF180C 的PN口，配置RF180C的以太网地址为192.168.0.2，子网掩码为255.255.255.0

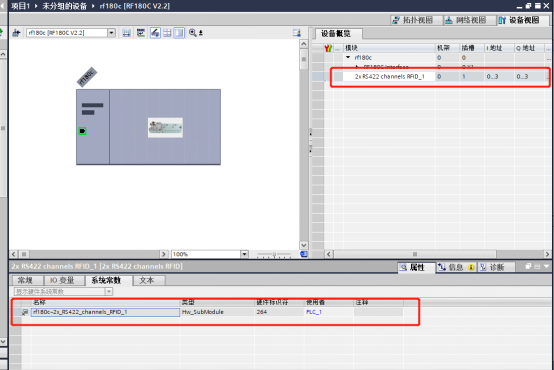

双击 RF180C 进入 RF180C 设备视图，在设备视图右侧的设备概览中选择 2xRS422 channels RFID_1，其输入、输出地址是 RFID 连接参数的 LADDR，本例为 256。2xRS422 channels RFID_1 模块“属性/常规”中的硬件标识，是 RFID 连接参数的 HW_ID，本例为 264(注意，输入和输出起始地址必须相同)。

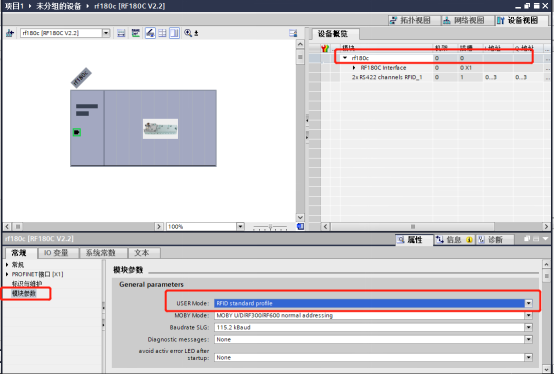

在 RF180C 模块“属性---->常规”中，配置模块参数

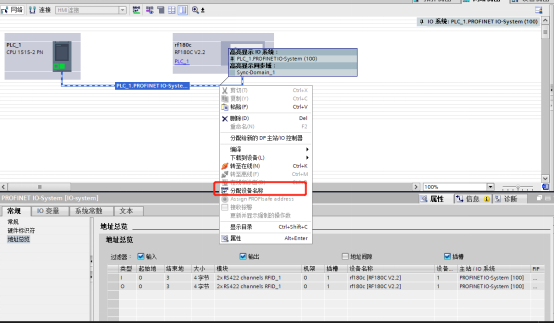

在下载组态之前，首先在网络视图对RF180C进行设备名称分配。方法是，点击“分配设备名称”图标，或选择PN/IE_1，点击鼠标右键执行“分配设备名称”

1.2添加组态SIMATIC Ident工艺对象

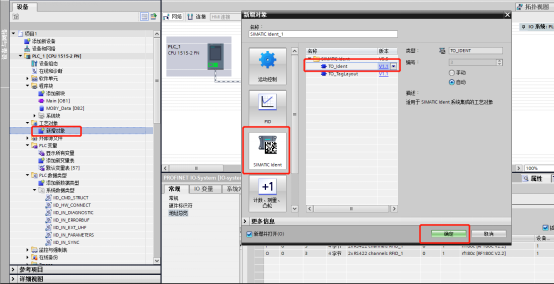

双击工艺对象下的“新增对象” ，在“SIMATIC Ident”中，选择工艺对象“TO_Ident”，点“确定”关闭“新增对象”窗口。

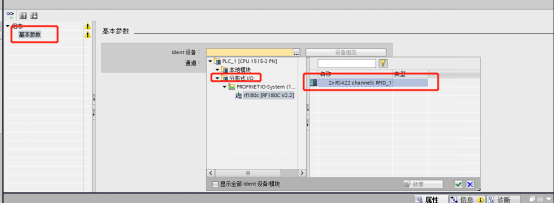

在接下来的“组态-基本参数”选择Ident 设备、及通信接口，点击 确认选择。

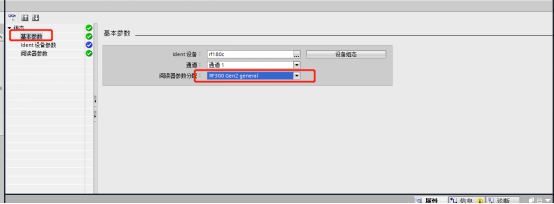

然后，配置“基本参数”。Ident设备选择已组态的RF180C，使用通道1，阅读器参数分配选择RF300 Gen2 general（RF340R订货号6GT2 801-2BA10）。

1.3基本指令

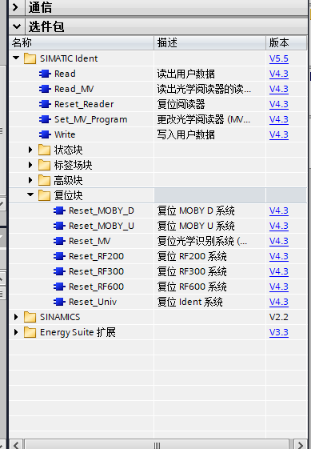

在 STEP 7 Professional V17 指令卡的选件包中，包含了 S7-1500 对西门子工业识别系统产品的操作指令(V5.5)

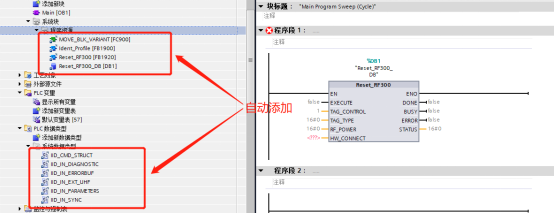

对 RFID 基本操作的指令块有 Reset_RF200/300/600，Reset_Reader，Read， Write。在添加 Ident 指令块的过程中，例如添加 Reset_RF300 指令，所需要的其它函数块和 PLC 数据类型也会自动添加到项目文件中。

由于组态 RF180C 时并没有相关参数用于明确所连接的阅读器类型，故复位操作需要调用的指令为 Reset_RF300(备注：如阅读器类型为 RF200 系列，则调用 Reset_RF200)。

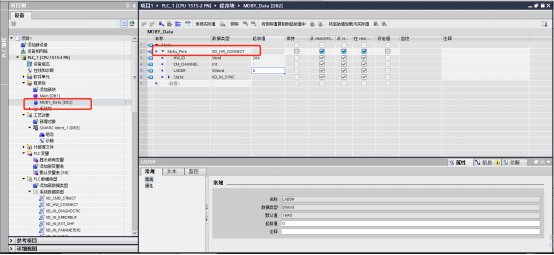

指令输入引脚：HW_CONNECT 是用于对阅读器进行寻址的输入参数，是通过数据类型“IID_HW_CONNECT”生成的。需要手动创建一个全局 DB 块，添加一个数据类型为“IID_HW_CONNECT”的变量(变量名例如：“Moby_para”)。

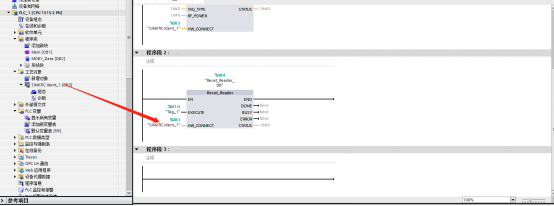

主程序调用“Reset_Reader”。如图所示，将已组态的“SIMATIC Ident_1”工艺对象，通过拖拽的方式赋值到“HW_CONNECT”。

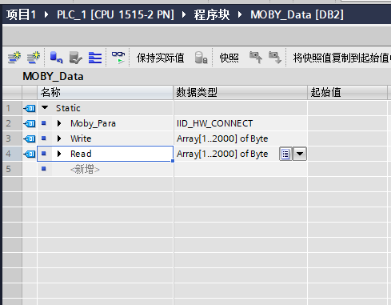

添加用户数据块 MOBY_Data。

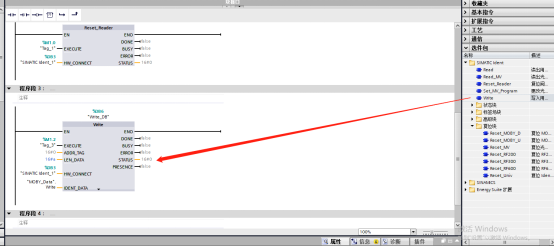

调用“Write”指令，将“MOBY_Data”.Write中前10个字节的数据，写入标签中从0开始的地址区域。

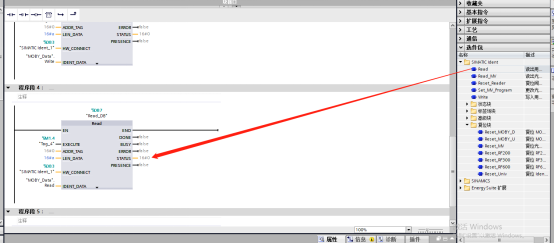

调用“Read”指令，将标签中从地址0开始的10个字节数据，读取并存储到数据块“MOBY_Data”.Read的前10个单元。
