前言：

S7作为西门子自己的协议， 是一个基于以太网与S7系列的西门子PLC通讯的开源库。支持包括S7系列的S7-200、S7-200 Smart、S7-300、S7-400、S7-1200以及S7-1500的PLC之间通过以太网通信。本文将介绍S7-1200作为客户端与作为服务端的S7-200smart通讯的方法，希望大家能从中有所收获。

准备：

软件： TIA Portal V17。

STEP7-MicroWIN SMART V2.4。

硬件： S7-1212C AC/DC/RLY 标准 CPU 固件版本 V4.5。

S7-200 SMART 标准 CPU 固件版本 V2.5 。

PC （带以太网卡），TP电缆(以太网电缆）。

任务：

S7-1200 将通信数据区 DB1 中的100 个字节发送到 S7-200 SMART的VB 数据区。

组态：

我们知道，S7通讯属于单边通讯，所以只需要在客户端侧编写程序，服务器端直接读取和写入就可以了。

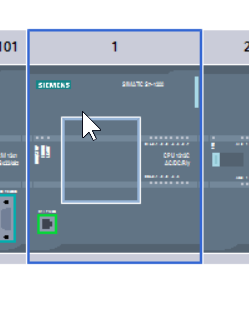

1. 新建项目，添加CPU。

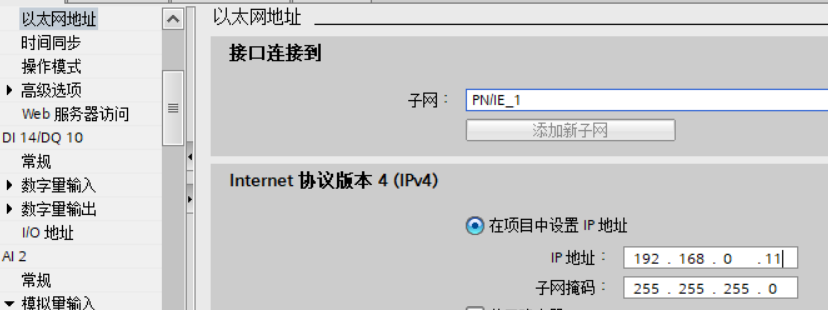

   2.添加子网，设置IP地址与子网掩码，同时需要与S7-SMART设置在同一网段。

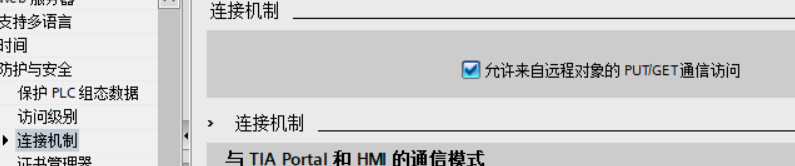

   3.点击连接机制，勾选“允许来自远程对象的PUT/GET通讯访问”

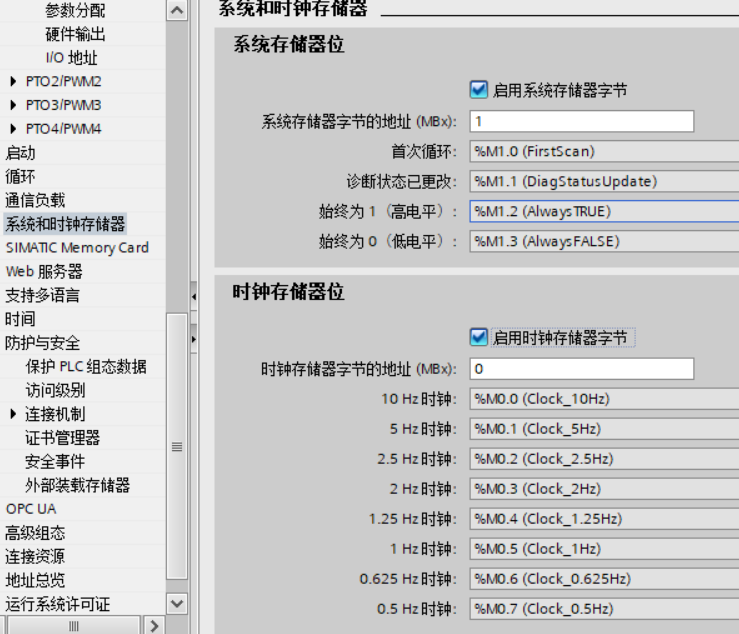

   4.点击“系统和时间存储器”勾选“启用系统存储器字节”与“启用时钟存储器字节”

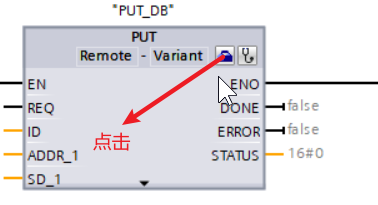

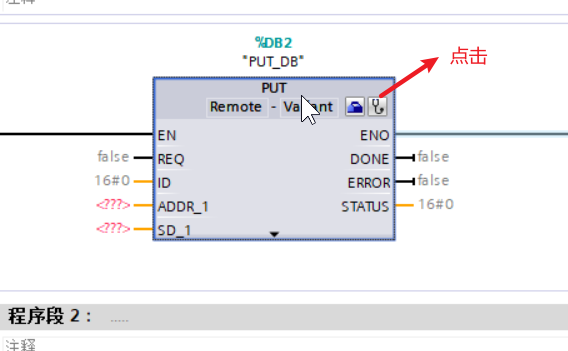

   5. 在 OB1 中调用 PUT/GET 指令，如图所示，点击诊断按钮，建立新的连接。

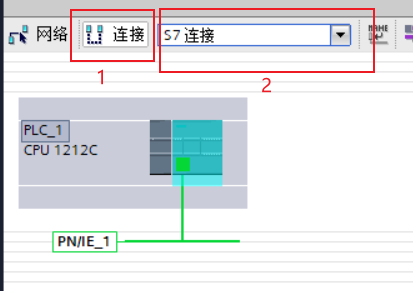

   6.点击连接，选择S7连接。

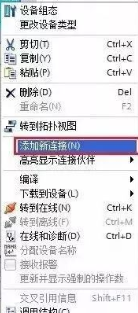

   7.右键CPU，选择添加新连接。

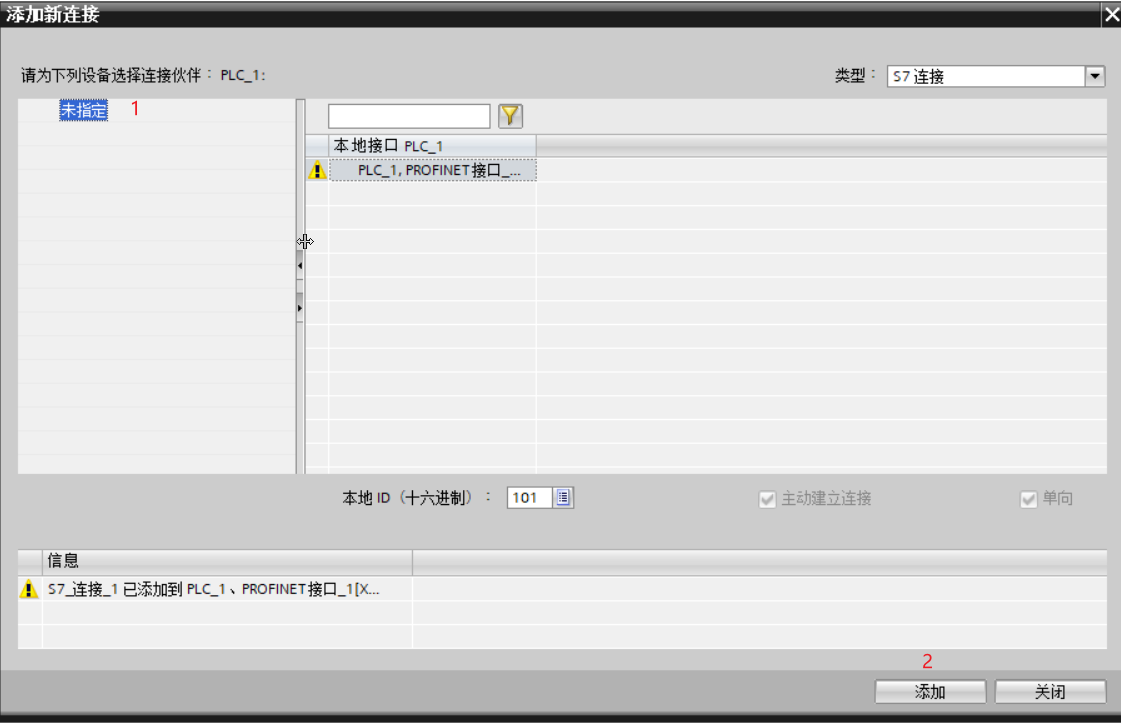

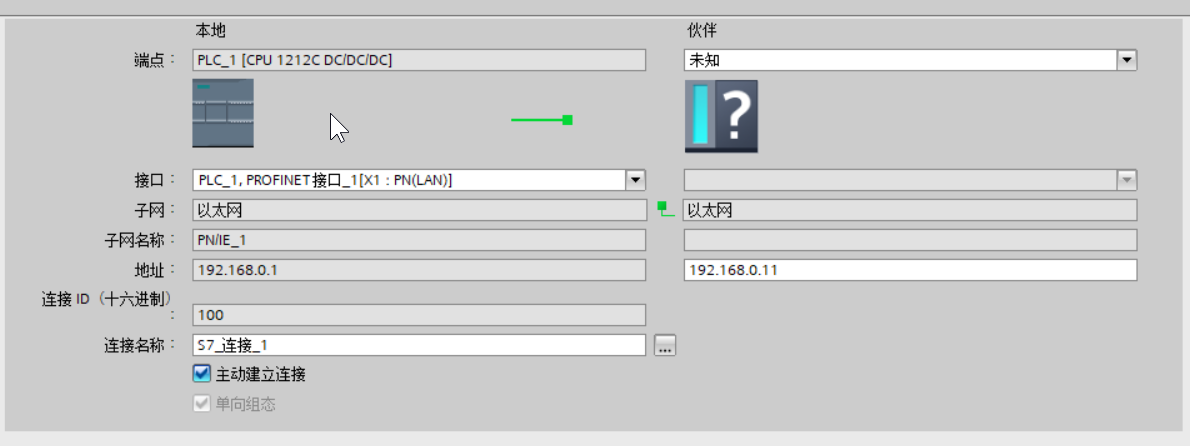

      在弹出"创建新连接"对话框中选择"未指定"，然后点击"添加"按钮，添加新连接，如图所示。

    8.点击功能块上的开始组态按钮

   输入伙伴（smart）IP地址,在地址详细信息中，输入机架插槽1，连接资源03。

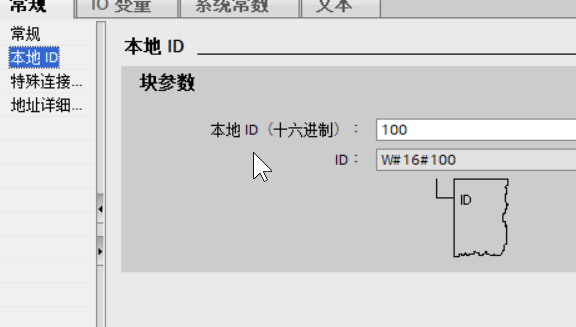

  系统回自动生成本地ID，与功能块ID引脚关联。

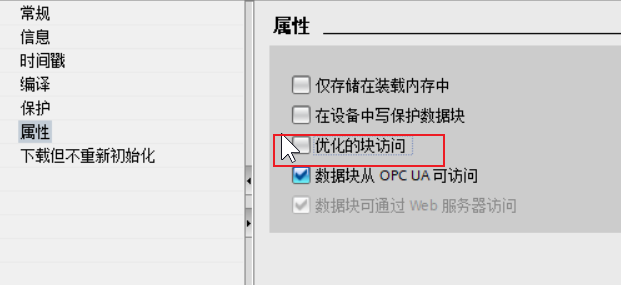

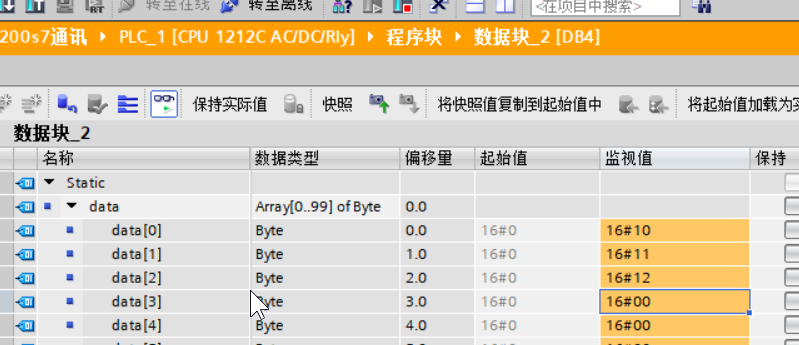

   9.创建发送数据块DB1（ADDR-1）,DB4(SD_1)，数据块定义为100个字节的数组且数据块的属性中需要取消"优化的块访问"选项，如图所示。

   10.根据指令引脚说明，编写标准程序。

  11.PUT 的操作特性

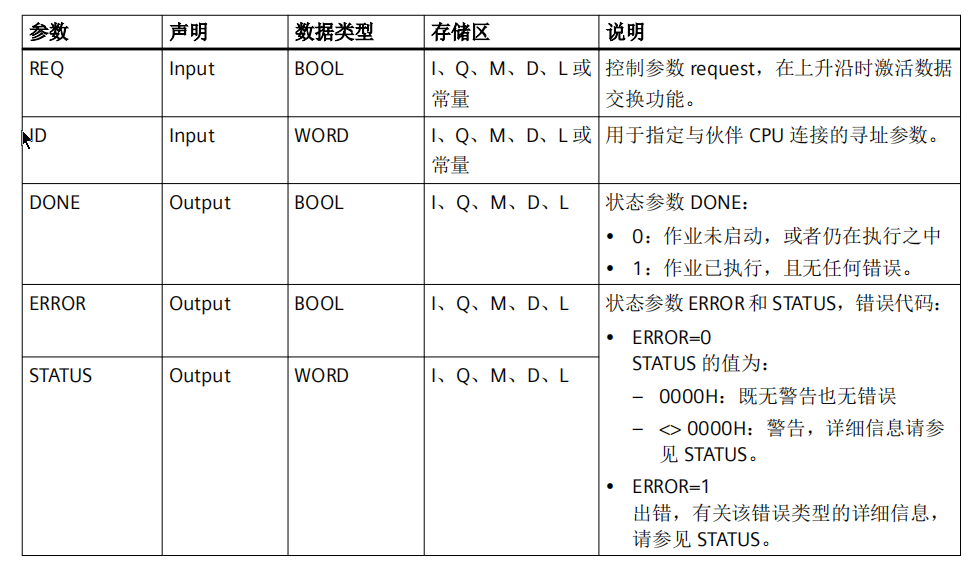

   输入参数 REQ（“start”）返回信号状态“TRUE”时，启动指令“PUT”。该指令将调用连接数据，并与 S7 连接的通信伙伴进行数据通信。为此，S7 连接的标识符将存储在输入参数 ID 中。

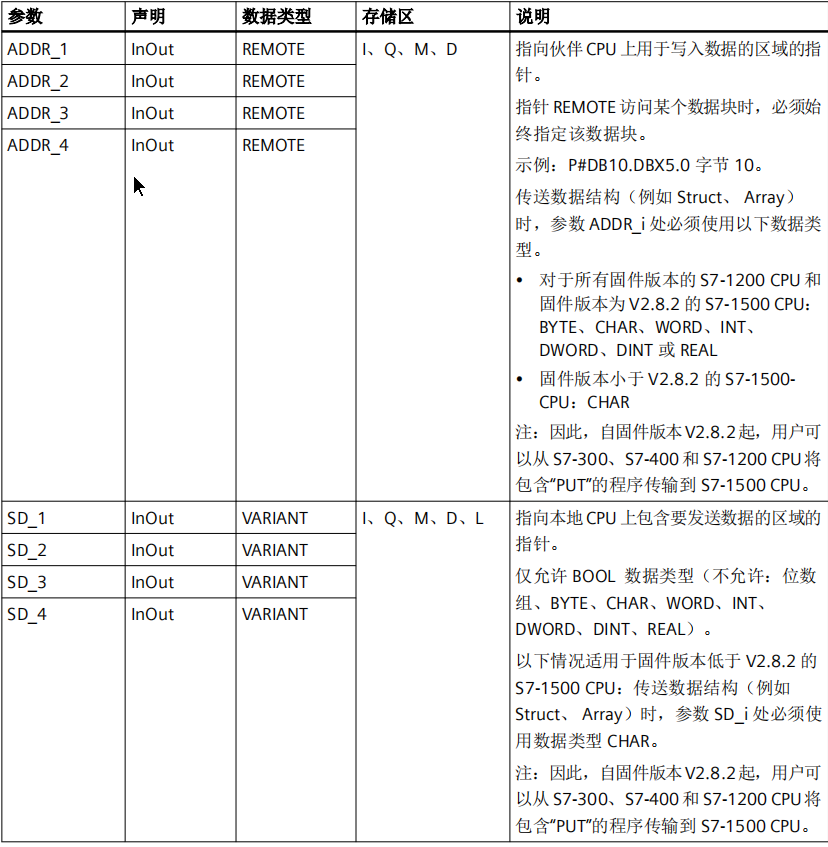

通过参数 SD_1，识别待发送 CPU 1 数据记录的存储位置（“writeValue”）。通过参数 ADDR_1，识别 CPU 2 中数据记录的存储位置（“myValue”）。传送数据记录（“writeValue”）并在 CPU 2 的存储位置（“myValue”）进行指示。

   注意：

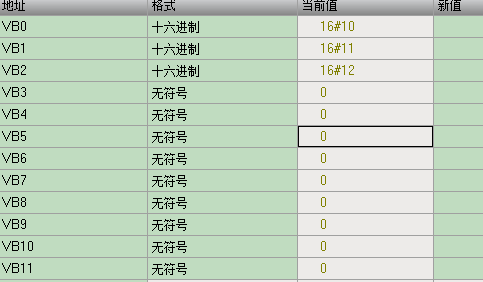

   S7-200 SMART中V区对应于DB1，即在PUT指令中使用的通信伙伴数据区ADDR_1=P#DB1.DBX0.0 BYTE100在S7-200 SMAR中对于为VB0~VB99。

   请确保由参数 ADDR_i 和 SD_i 定义的区域在数量、长度和数据类型等方面都匹配。

   待写入区域（ADDR_i 参数）必须与发送区域（SD_i 参数）一样大。

   状态参数 DONE 的值变为“1”时，发送操作才算结束。

   关于S7-1200做客户端，如何与S7-200 SMART S7 通信今天就讲完啦，如有疑问可以留言，我们下期再见！
