一、通过指令实现S7-200Smart获取IP地址和设置IP地址

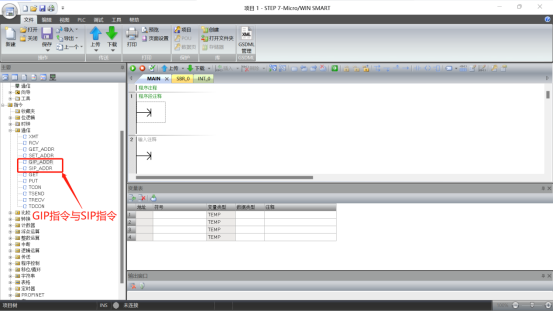

1. S7-200 Smart 固件版本V2.0及以上，STEP7-MicroWin Smart软件V2.0及以上提供指令GIP_ADDR可以实现在线获取PLC的IP地址；指令SIP_ADDR在线设置PLC的IP地址。其中，IP 地址、子网掩码和网关值被写入永久性存储器，指令位置见图1。

                                                                   图1 GIP指令和SIP指令

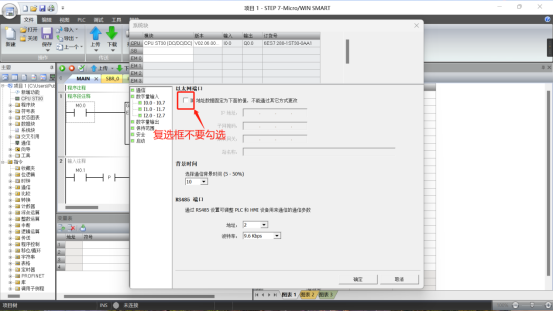

2. 注意：若要使用SIP_ADDR 指令，必须取消选中"IP地址数据固定为下面的值，不能通过其它方式更改"(IP address data is fixed to the values below and cannot be changed by other means) 复选框。该组态复选框位于"系统块"(System Block) "通信"(Communication) 节的"以太网"(Ethernet) 字段中。

                          图2

二、设置电脑固定的IP地址与程序下载

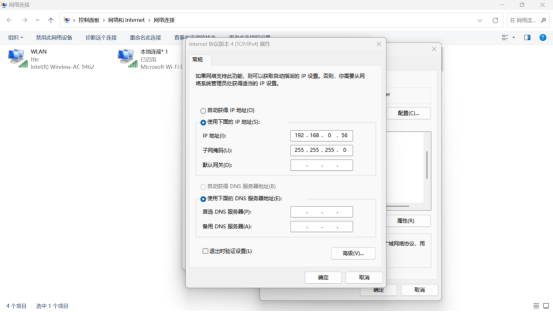

1. 首先给电脑设置一个固定的IP地址：“控制面板——网络与Internet——网络连接——点击对应的网络——单击打开——打开属性——打开Internet协议版本4（TCP/IPv4）（如图3）设置好IP地址、子网掩码，默认网关后，点击“确定”保存IP地址。

                                                              图3 更改电脑固定IP地址

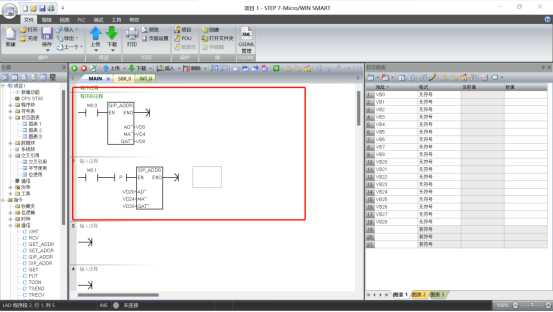

2. 在STEP 7-MicroWIN SMART中编写一段程序，使用触点获取IP地址，用上升沿指令来设置IP地址，如图4。

                    图4 GIP和SIP编程部分

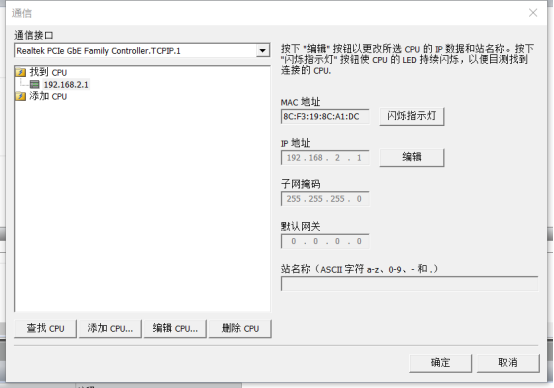

3. 程序编写正确后点击下载，进行下载。在弹出的窗口，查找PLC，如图5。

                       图5 查找PLC

三、测试结果

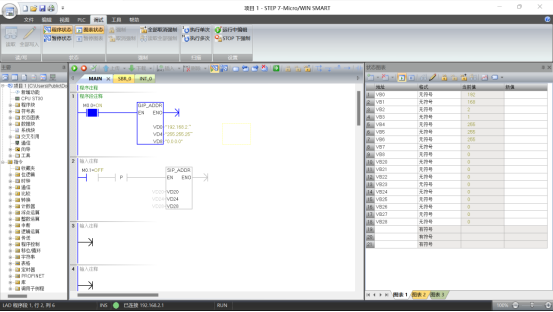

1. 在指令中，IP 地址、子网掩码和网关输出数据类型为Dword(双字节)，在程序监控表里可以单独对Byte寻址，对应IP地址、子网掩码和网关，如图6。

                                                         图6获取IP地址程序监控及状态表监控

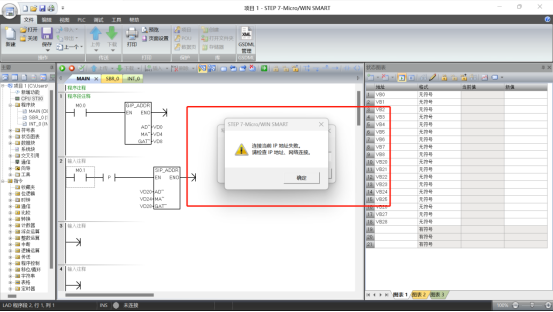

2. 在进行设置IP地址时，需要完整设置IP地址、子网掩码和网关。先将IP地址和子网通过监控表设置好后，用M0.1上升沿触发，之后再重新使能M0.0，读取IP地址，如图7。

                                                      图7因IP地址更改后通信连接中断

3. 如果修改后的IP地址与电脑不在同一子网，需要再次修改电脑的固定IP与新设置的IP地址在同一子网，重新查找PLC后进行连接。
注意：根据需求判断是否需要使用设置IP地址的功能，比如使用触摸屏上修改IP后，可能需要重新设置触摸屏的连接组态才可以通信得上。

四、例程

1. 例程所需条件：

①　软件版本：STEP 7-Micro/WIN SMART V2.3

②　SMART CPU固件版本:V2.0及以上

③　通讯硬件：TP电缆（以太网电缆）

2. 所实现的功能：结合上述文档所描述，M0.0置位时，获取CPU的IP地址，子网掩码以及网关，M0.1上升沿时，设置CPU的IP地址，子网掩码以及网关。

五、常见问题

1. 对于设置IP地址的使能建议用沿指令触发，获取IP地址的指令使能条件可以是触点或者沿指令。
指令中ADDR，MASK，GATE数据类型为Dword（双字节），若需要进行设置，建议对其中的Byte(数据类型)进行操作。

2. 必须完整设置IP地址、子网掩码和网关，否则，无法正确执行该程序。仅设置IP地址，而不设置子网掩码。M0.1上升沿后，多次读取IP，仍是以前的IP地址，说明新的IP地址没有设置成功。

3. 若是换成触点接通SIP_ADDR，当IP地址部分设置错误，例如没有设置子网掩码的话，该指令在执行程序监控时为红色，无法正确执行。

六、结论：对于设置IP地址的使能沿指令触发，获取IP地址的使能条件可以是触点或者沿指令。使用SIP_ADDR时，必须完整设置IP地址、子网掩码和网关。使用SIP_ADDR后，新IP地址即刻生效，SMART CPU无需重新启动或者断电上电。重新设置IP地址后，STEP 7-Micro/WIN SMART 通常需要重新建立连接。
