一、报警的分类

报警可以分为自定义报警和系统报警。

自定义报警是用户组态的报警，用来在HMI上显示设备的运行状态或报告设备的过程教据。自定义报警又分为离散量报警和模拟量报警。离散量（又称开关量）对应二进制的1用二进制1个位的“0”和“1”表示相反的两种状态，比如断路器的接通与断开、故修信号的出现与消失等。模拟量报警是当模拟量的值超出上限或下限时，触发模拟报警。系统报警用来显示HMI设备或PLC中特定的系统状

态，系统报警是在设备中预定义不需要用户组态。

二、报警的状态和确认

对于离散量报警和模拟量报警，存在下列报警状态.

①到达：满足触发报警的条件时的状态。

②到达/已确认：操作员确认报警后的状态。

③到达/离去：触发报警的条件消失。

④到达/离去/已确认：操作员确认已经离去的报警的状态

报警的确认可以通过OP面板上的确认键或触摸屏报警画面上的确认按钮进行确认。

三、报警显示

可以通过报警视图、报警窗口、报警指示器显示报警。

（1）报警视图

报警视图在报警画面中显示报警。优点是可以同时显示多个报警，缺点是需要占用一个画面，只有打开该画面才能看到报警。

（2）报警窗口

报警窗口是在全局画面中进行组态，也可以同时显示多个报警，当出现报警时，自动弹出报警窗口；当报警消失时，报警窗口自动隐藏。

  (3）报警指示器

报警指示器是组态好的图形符号，上面会显示报警个数。当出现报警时，报警指示器闪烁：确认后，不再闪烁；报警消失后，报警指示器自动消失。

四、控制要求

1. 控制要求

某风机对管道输送气流，管道有四个压力测量点，使用压力传感器范围为0～10kPa，输出模拟量电压为0~10V，控制要求如下。

①在触摸屏的设定画面中，可以通过“设定速度”来调节风机的转速，也可以设定压力的上下限。

②当点击触摸屏中“启动”按钮或按下启动按钮时，风机通电启动。当测量压力高于压力下限时，生产线自动启动。

③在触摸屏中显示测量点的“测量压力”，当出现主电路跳闸、变频器故障、门限保护、紧急停车等故障时，应能显示对应的离散量报警信息，风机和生产线立即停止。

④当管道压力低于压力下限或高于压力上限时，应能显示对应的模拟量报警信息。

⑤当点击触摸屏中“停止”按钮或按下停止按钮时，风机断电停止。

五、硬件组态

1.打开博途 TAI Portal v17

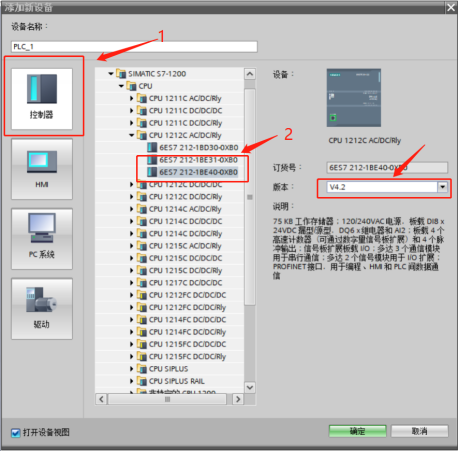

2. 新建一个项目“触摸屏故障报警组态”，然后添加plc为1212C AC/DC/Rly，版本4.2

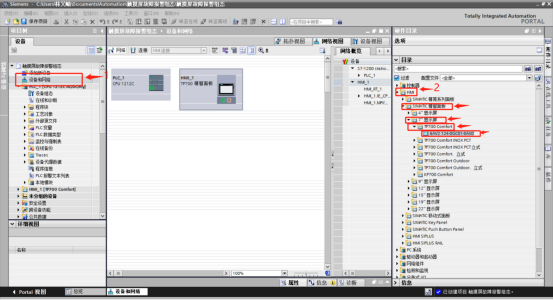

3. 打开“网络视图”，在“硬件目录”下，依次展开“HMI”→“SIMATIC精智面板”-“显示屏”→“TP700Comfort”，将“6AV2124-0GC01-0AX0”拖放到网络视图中，生成一个名为“HMI1”的HMI站点。在“网络视图”下，选中【连接，选择后面的“HMI连接”。艳动PLC_1的以太网接口（绿色）到HMI_1的以太网接口（绿色），自动建立了一个“HMI连接_1”的连接。

4. PLC的组态

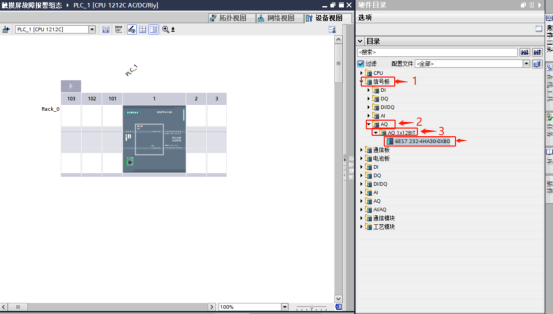

（1）在网络视图中，双击PLC_1的CPU，进入设备视图页面。在右边的硬件目录下，依次展开“信号板”→“AQ”→“AQ1X12BIT”，双击下面的“6ES7 232-4HA30-0XBO”或将其拖放到CPU中间的方框中。点击巡视窗口的“属性”→“常规”下的“模拟量输出”，将通道0的模拟量输出类型设为“电压”，可以看到电压范围为“+/-10V”（不能修改），通道地址为QW80。

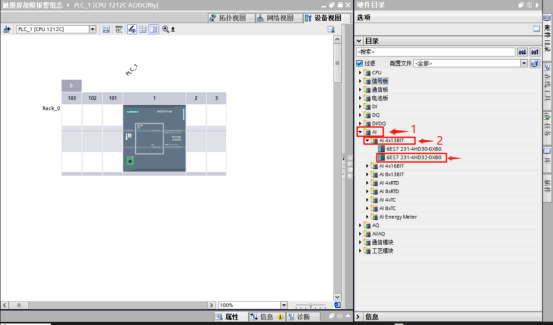

（2）展开硬件目录下的“AI”→“AI4X13BIT”，双击下面的“6ES7 231-4HD32-0XBO”或将其拖放到CPU的2号槽中。点击巡视窗口的“属性”→“常规”→“AI4”→“模拟量输入”，将通道0~通道3的测量类型设为“电压”，电压范围为“+/-10V”，可以看到通道地址为IW96~IW102。

六、编写plc程序

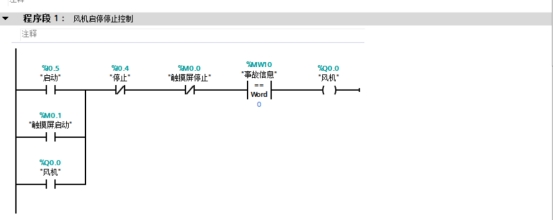

   程序段1：风机启停停止控制

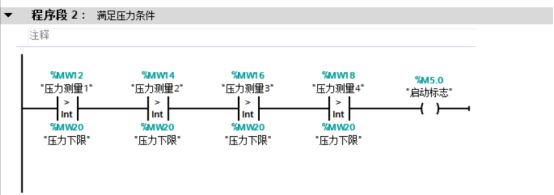

程序段2：满足压力条件

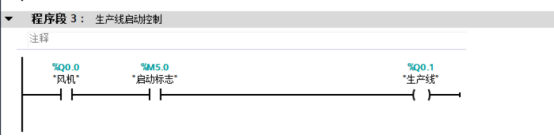

程序段3：生产线启动控制

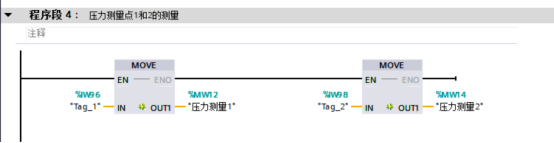

程序段4：压力测量点1和2的测量

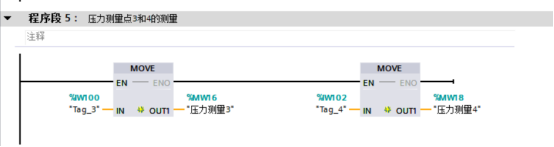

程序段5：压力测量点3和4的测量

程序段6：风机调速

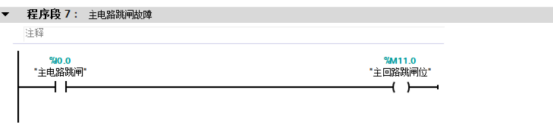

程序段7：主电路跳闸故障

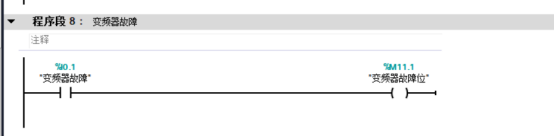

程序段8：变频器故障

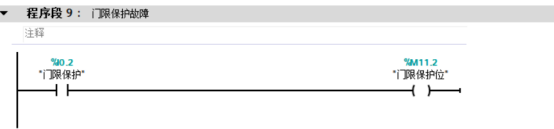

程序段9：门限保护故障

程序段10：急停故障

七、触摸屏画面及报警组态

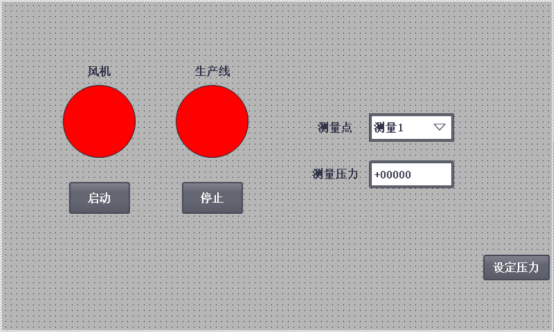

1.监视画面需要两个指示灯，两个按钮，一个I\O域，一个符号I\O域

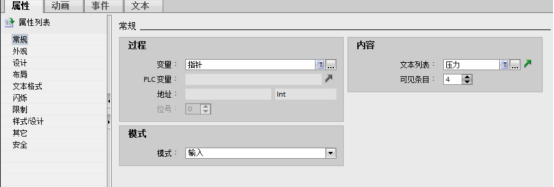

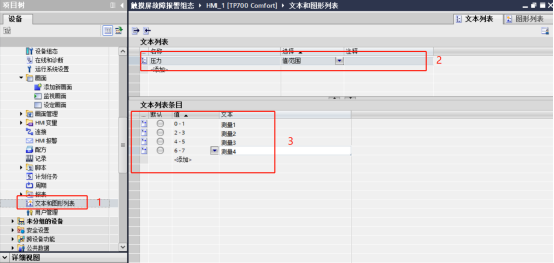

（1）组态符号I\O

（2）变量的指针化

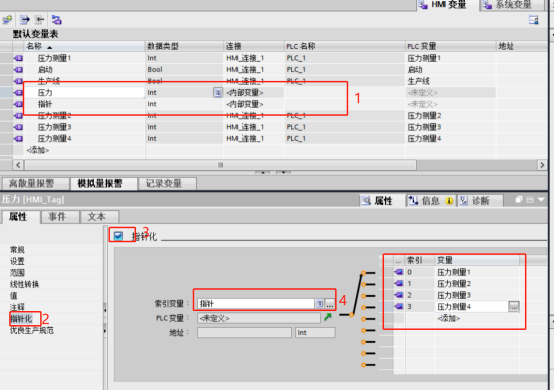

    在触摸屏变量表里建内部变量“压力”和“指针”如图所示，右击压力选属性，进去压力属性，设置如图所示。

（3）符号I\O如图所置

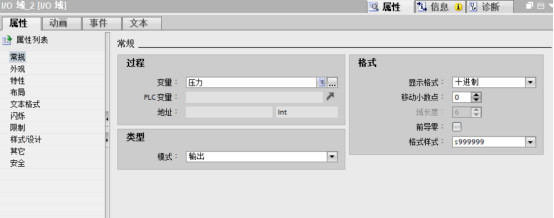

（4）画面2测量压力I\O如图所示

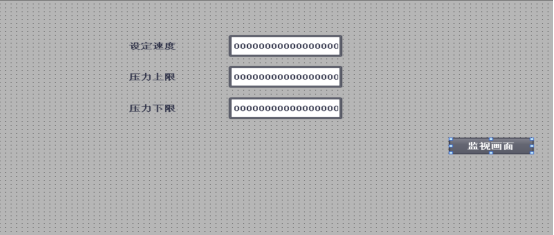

2.设定画面需要三个I\O域

3.画面的切换组态

展开 HMI_1下的“画面”，在“画面_1”上单击右键选择“重命名”，命名为“监视画面”，也可以从“画面_1”的巡视窗口中修改画面的名称。按照同样的方法，将“画面2”重命名为“设定画面”。

在“监视画面”中，从项目树下将“设定画面”拖放到该画面中，自动生成一个标签为“设定画面”的按钮，运行时点击这个按钮，就可以将画面切换到“设定画面”。在“设定画面”中，从项目树下将“监视画面”拖放到该画面中，自动生成一个标签为“监视画面”的按钮，运行时点击这个按钮，就可以将画面返回到“监视画面”。

八、触摸屏报警的组态

用户不需要确认来自此报警类别的报警。

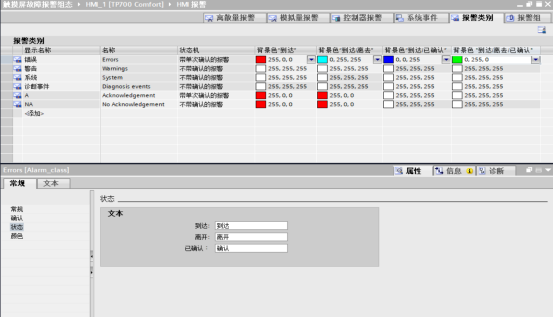

双击HI站点下的“HMI报警”，进入报警组态画面。点击“报警类别”选项卡，将错误类型报营的显示名称由“！”修改为“错误”；系统类型由“S”修改为“系统”；警告类型的报警修改为“警告”，如图所示。选择错误类型的报警，在“属性”栏的“常规”下,点击“状态”，将报警的状态分别由“I”“0”“A”修改为“到达”“离开”和“确认”。点击“颜色”，可以修改每个状态所对应的背景颜色，也可以通过“错误”表单后面进行修改。比如本例中将“到达”设为红色，“达到/离去”设为天蓝色，“到达/己确认”设为蓝色，“到达/离开/ 已确认”设为绿色。

1. 离散量报警的组态

PLC默认变量表中创建了“事故信息”变量，数据类型为Word，地址 MW10；一个字有16个位，可最多组态16个离散量报警。比如，在本例中，有主电路跳闸、变频器故障、门限保护、紧急停车这4个事故，占MW10的第0~3位（即M11.0~M11.3）。

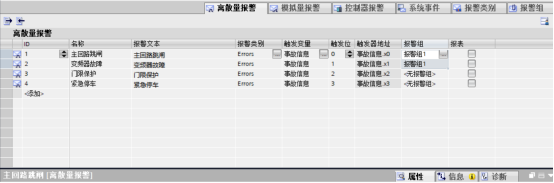

点击“离散量报警”选项卡，创建的报警如图8-34所示。在“名称”和“报警文本”下输入“主电路跳闸”，报警类别选择“Errors”，点击PLC的默认变量表，从详细视图中将变量“事故信息”拖放到触发变量中，触发位默认为0，触发器地址为“事故信息.x0”，由于S7-1200默认的变量表示为符号表示，“事故信息.x0”表示符号“事故信息”的第0位，即M11.0。当M11.0为“1”时，触发主电路跳闸故障。在“信息文本”选项中，输入“主电路跳闸故障，检查：①PLC的输入10.0；②空气开关QF1；③风机”。当出现报警时，维

修人员可以点击信息文本按钮国查看故障信息，以便于快速维修。

用同样的方法，组态变频器故障的触发条件为“事故信息”的第1位（即M11.1），信息文本为“变频器故障，请检查：①PLC的输入10.1；②变频器”。组态门限保护的触发条件为“事故信息”的第2位（即M11.2），信息文本为“设备车门打开故障，请检查：①车门是否打开；②PLC的输入I0.2；③行程开关SQ”。组态紧急停车的触发条件为“事故信息”的第3位（即M11.3），信息文本为“紧急停车，请检查：①PLC的输入10.3；②是否有紧急情况发生”。

使用“报警组”可以通过一次确认操作同时确认该报警组的全部报警。点击“报警组”可以修改报警组的名称，报警组的ID编号由系统分配。将ID号为1的报警组命名为“报警组1”，然后在“主电路跳闸”和“变频器故障”后选择“报警组1”，则确认其中一个报警，两个报警一起得到确认。

2. 模拟量报警的组态

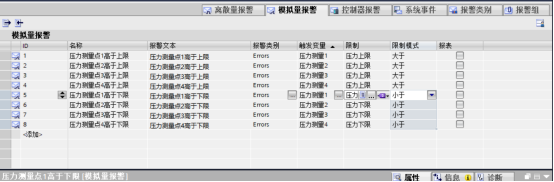

点击“模拟量报警”选项卡，创建的报警如图8-35所示。在“报警文本”下输入“压力测量点1高于上限”，报警类别选择“Errors”，点击PLC下的数据块“压力”，从详细视图中将变量“压力测量1”拖放到“触发变量”下，将“压力上限”拖放到“限制”下，限制模式为“大于”。这样，当压力测量点1的测量压力高于压力上限时，会触发报警。在巡视窗口的“信息文本”选项中，可以输入提示信息。按照同样的方法，组态“压力测量点2高于上限”~“压力测量点4高于上限”的报警。

在“报警文本”下输入“压力测量点1低于下限”，报警类别选择“Errors”，点击PLC下的数据块“压力”，从详细视图中将变量“压力测量1”拖放到“触发变量”下，将“压力下限”拖放到“限制”下，限制模式为“小于”。这样，当压力测量点1的测量压力低于压力下限时，会触发报警。按照同样的方法，组态“压力测量点2低于下限”~“压力测量点4低于下限”的报警。

3.组态报警窗口

在HMI_1站点下，展开“画面管理”，双击打开“全局画面”，将“工具箱”中的“报警窗口”拖放到画面中，调整控件大小，注意不要超出编辑区域。在“属性”的“常规”选项下，将显示当前报警状态的“未决报警”和“未确认的报警”都选上，将报警类别的“Errors”选择启用，当出现错误类报警时就会显示该报警，如图8-36所示。

点击“布局”选项，设置每个报警的行数为1行，显示类型为“高级”。

点击“窗口”选项，在设置项中选择“自动显示”“可调整大小”；在标题项中，选择“启用”，标题输入“报警窗口”，选择“关闭”按钮。当出现报警时会自动显示，右上角有可关闭的区。

点击“工具栏”选项，选中“信息文本”和“确认”，自动在报警窗口中添加信息文本

按钮画和确认按钮。

点击“列”选项可以选择要显示的列。本例中选择了“日期”“时间”“报警类别”“报警状态”“报警文本”和“报警组”；报警的排序选择了“降序”。最新的报警显示在第1行。
