关于S7-1500做客户端与S7-200smart做服务器进行MODBUS-TCP通讯前期准备：

      所需硬件：CPU：1511-1pn；ST30；交换机；网线等

      所需软件：TIA Portal V17；STEP 7-MicroWIN v2.4。

一、1500方面

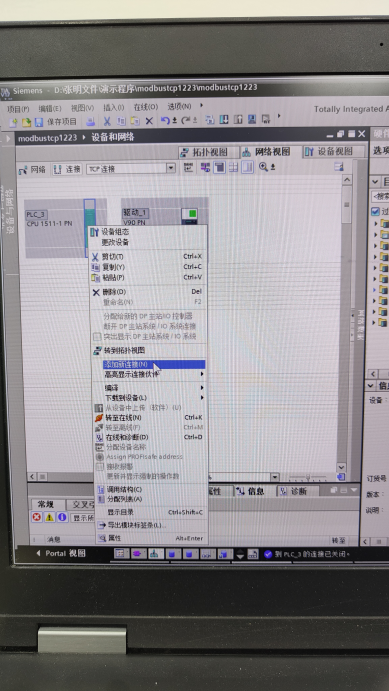

1. 首先，在项目中组态 1500CPU，分配 IP 和添加子网。然后，在“网络视图”窗口，左上侧选择“连接”按钮，使得 CPU 变为蓝色高亮，在 1511CPU 上点击鼠标“右键”并选择“添加新连接”。如图所示

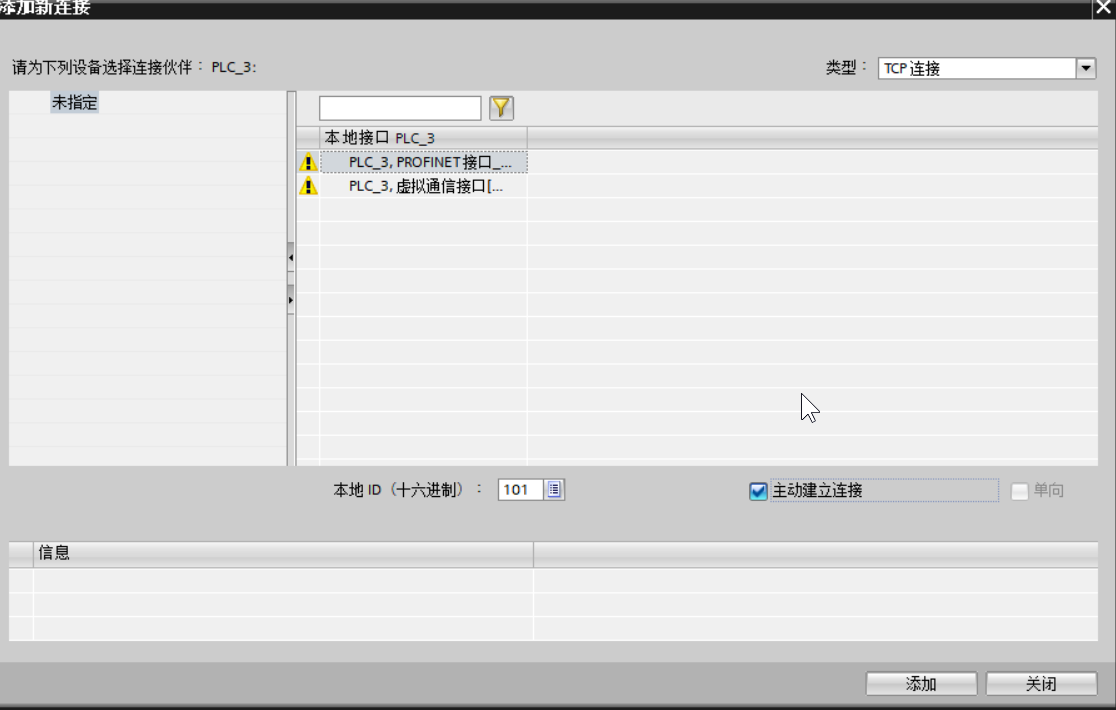

2.在“创建新连接”窗口中，右侧“类型”选择为“TCP 连接”，左侧选择“未指定”，并在窗口中部选择接口“PLC_2，PROFINET 接口_1[X1]”，点击“添加”创建 TCP 连接。如图所示。做客户的必须勾选主动建立连接。

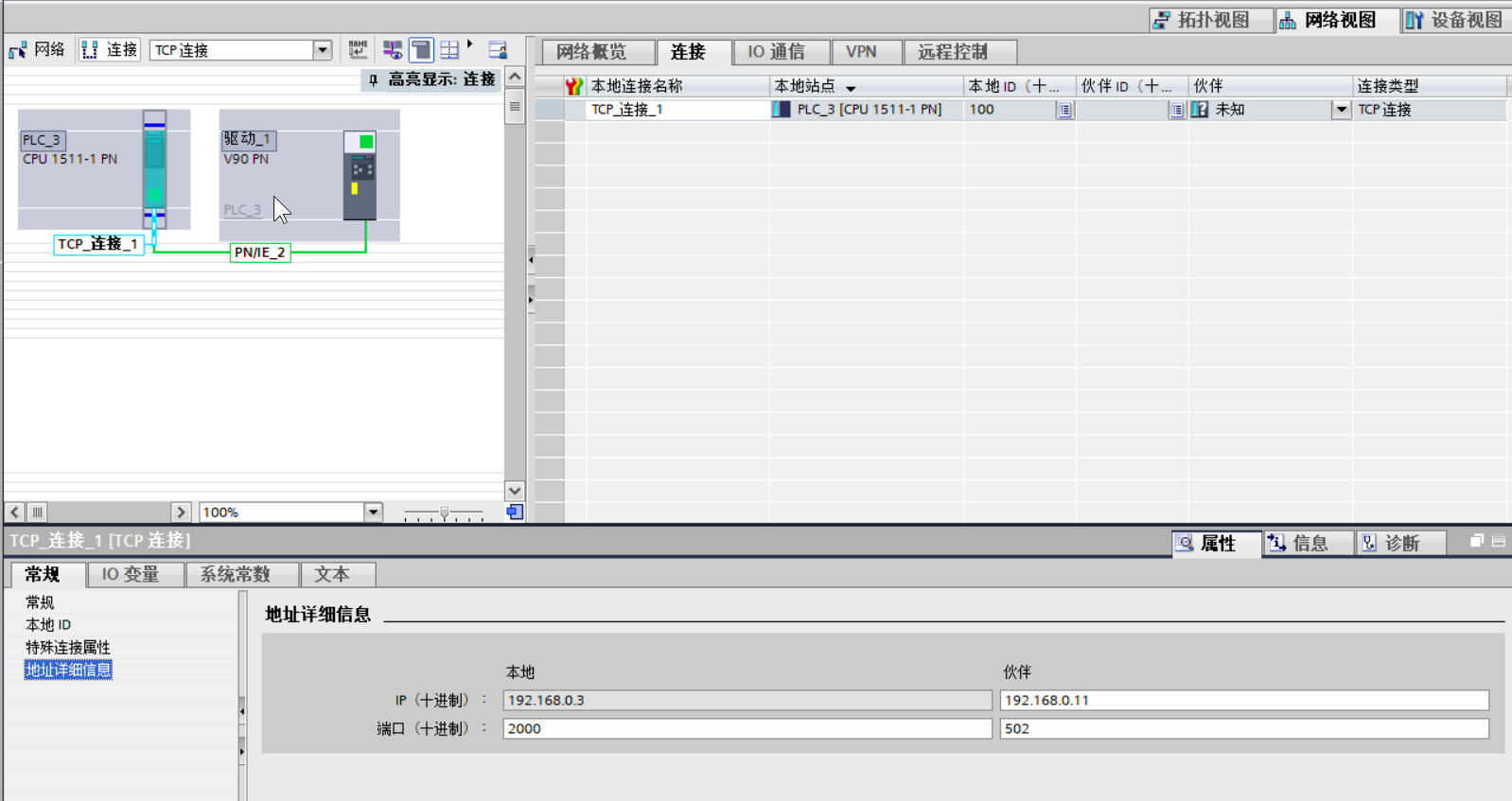

3.“TCP_连接_1”为建立的连接，选中该连接，在属性的“地址详细信息”中可以设置该 TCP 连接的相关信息。如图所示。注意：本地端口号2000为缺省值，如果不填则为随机值。伙伴端口号必须填写，缺省为502。

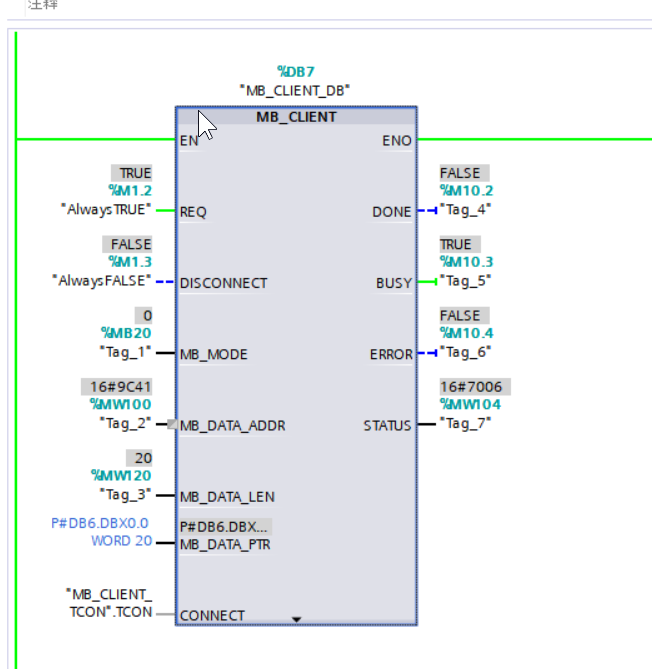

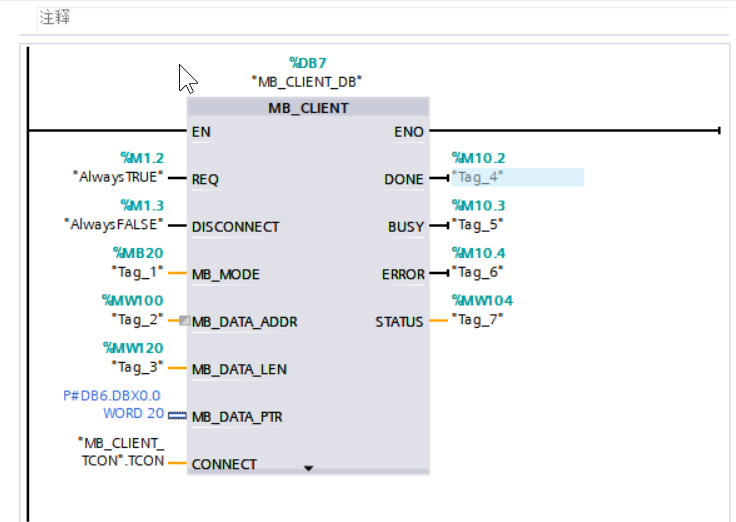

4、在OB1中添加MB_CLENT,软件将提示会为该 FB 块增加一个背景数据块,本程序为DB7

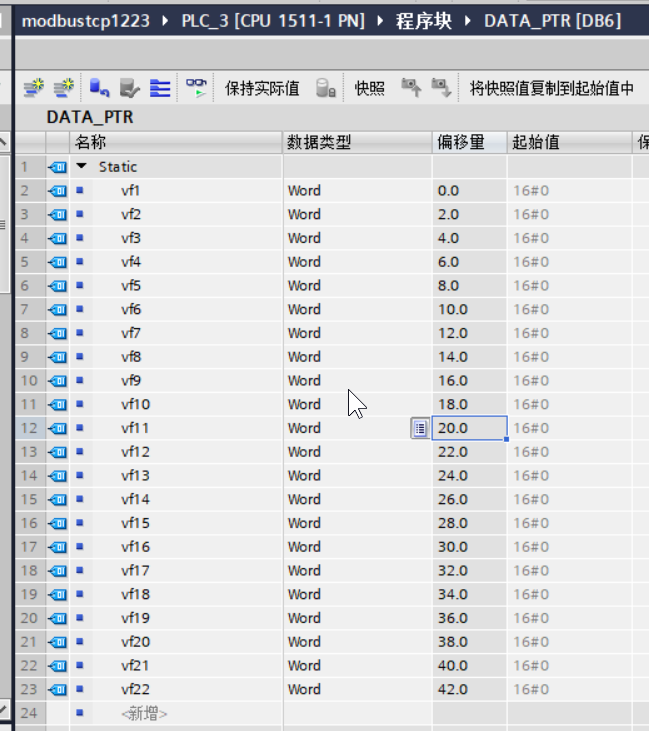

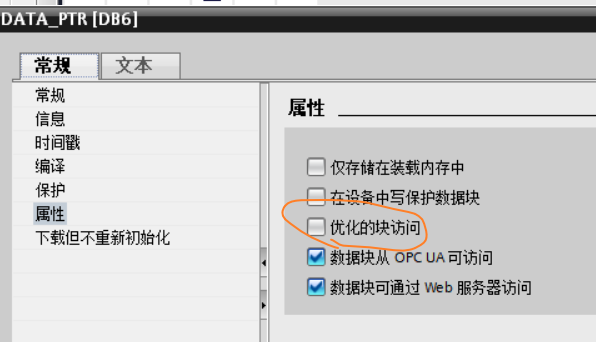

5.然后我们需要建立两个全局数据块，用来配置CONNECT引脚参数和接受MB_DATA_PTR的数据。注意：DB6数据块不勾选块优化访问。

6.配置CONNECT引脚参数

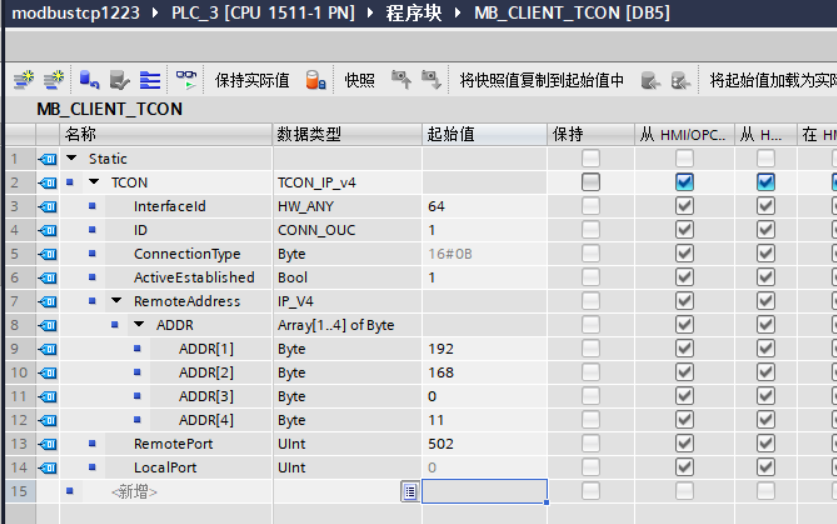

本例中为数据块 DB5“MB_CLIENT_TCON”，打开该数据块，手动输入“TCON_IP_v4”的数据类型，如图所示

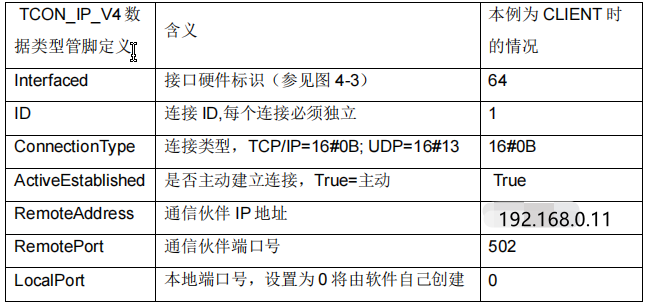

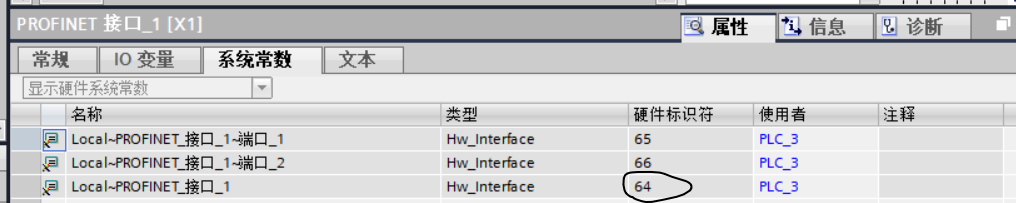

展开 DB 块后其“TCON_IP_v4”的数据类型的各参数设置如下：

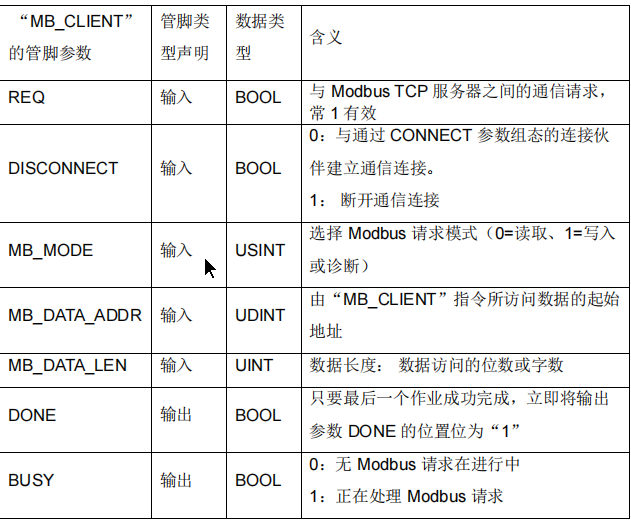

7.对于功能块“MB_CLIENT”的其它参数管脚含义如表所示：

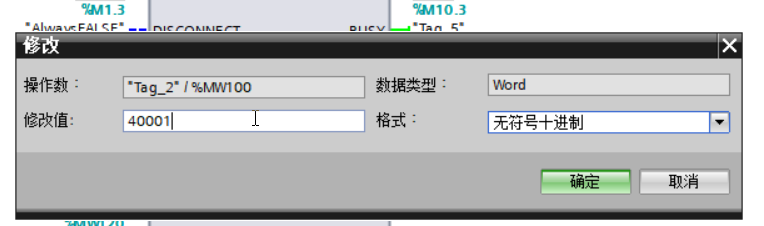

注意：MB_DATA_ADDR 输入40001等地址，采用无符号十进制。

MB_DATA_LEN 长度要与MB_DATA_PTR匹配，不能超过MB_DATA_PTR的长度，只能小于或者等于。

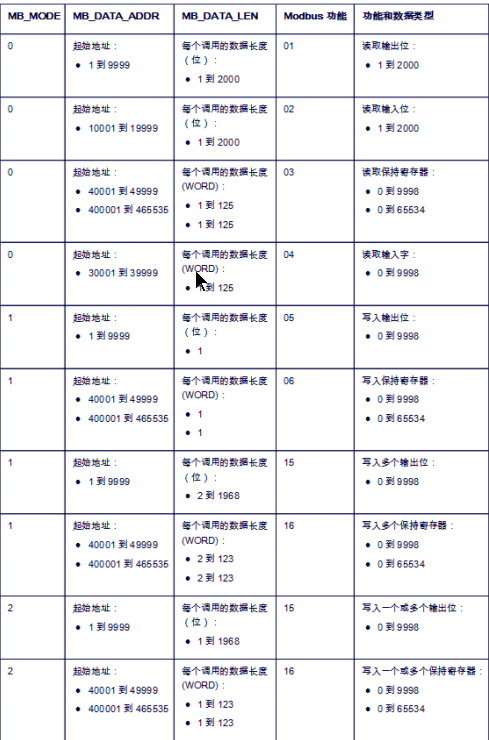

8. 对于“MB_MODE”、“MB_DATA_ADDR”和“MB_DATA_LEN”参数，其对应关系如图所示。

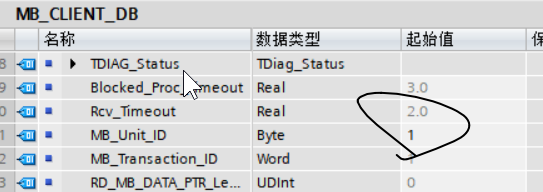

9、打开功能块“MB_CLIENT”的背景数据块，在“MB_UNIT_ID”参数中表示通信服务器伙伴的从站地址，该地址必须一致，如图所示：

关于MB_UNIT_ID更详细说明，参见官方文档：

https://support.industry.siemens.com/cs/cn/zh/view/109736516

10.将程序下载到PLC中。

二、S7-200SMART方面

1.找到库指令

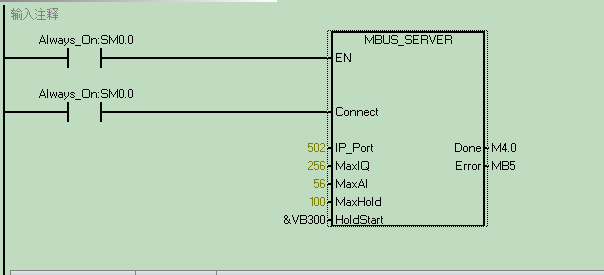

2.编写程序如下

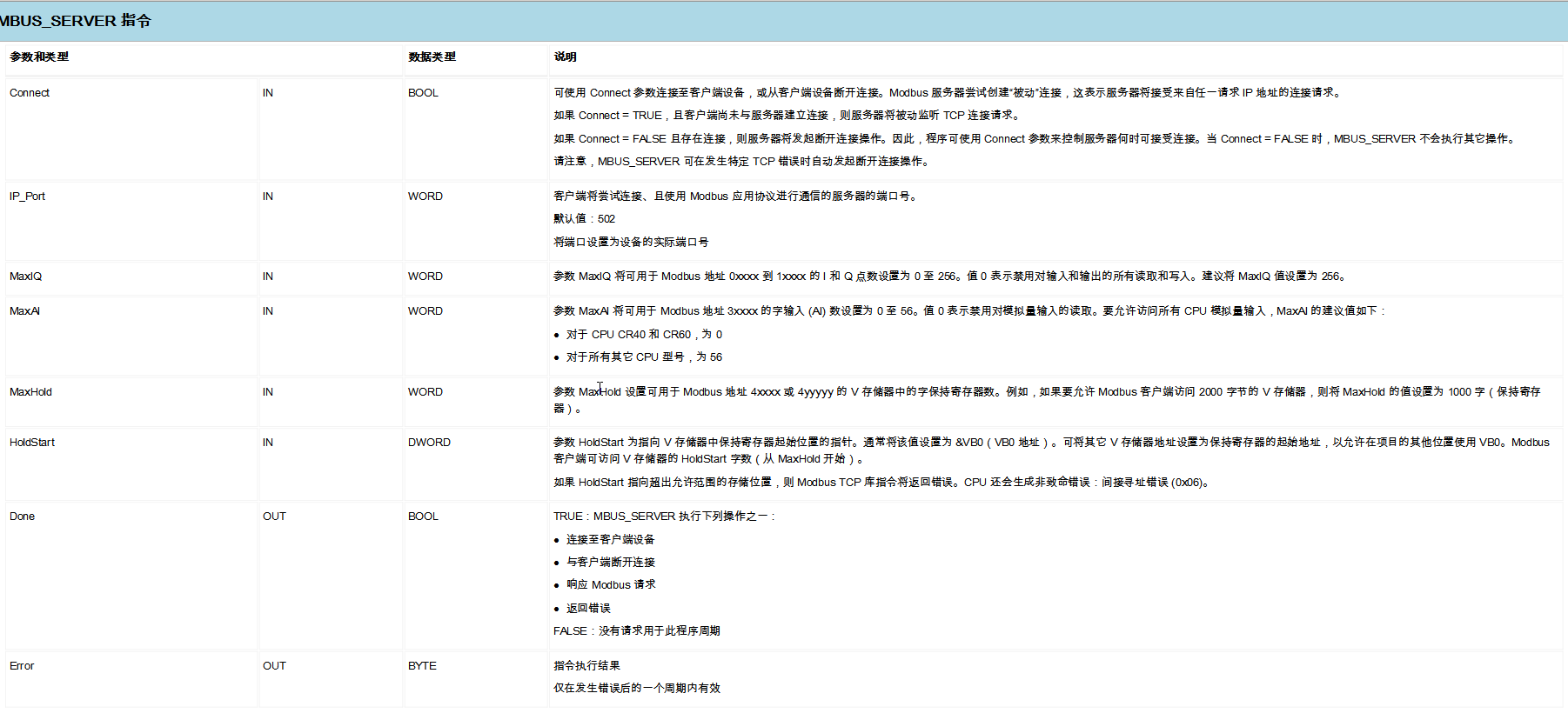

3.指令引脚说明如下

4.VB300为我们需要填写内容的数据区

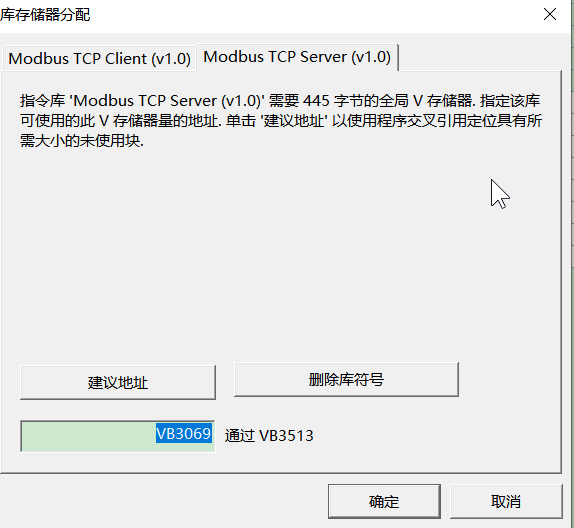

5.分配所需要的库存储区：

6.将程序下载到PLC。

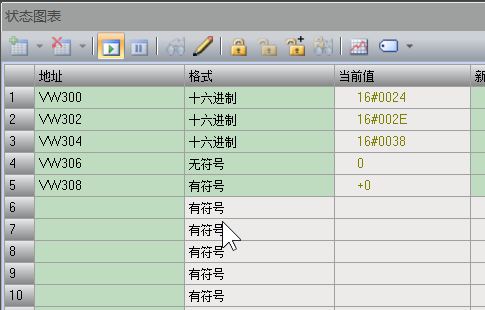

三、对程序进行监控

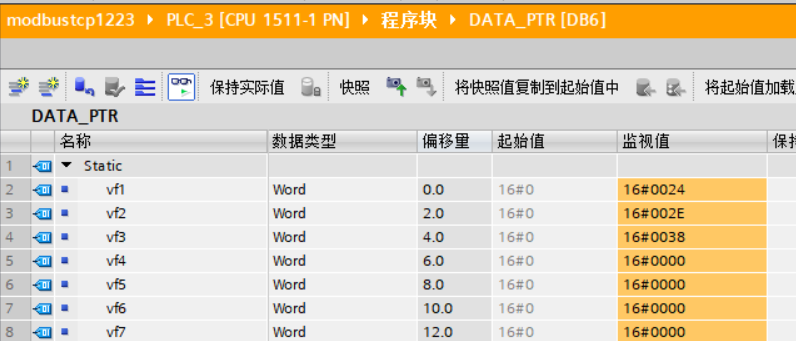

1.1500侧

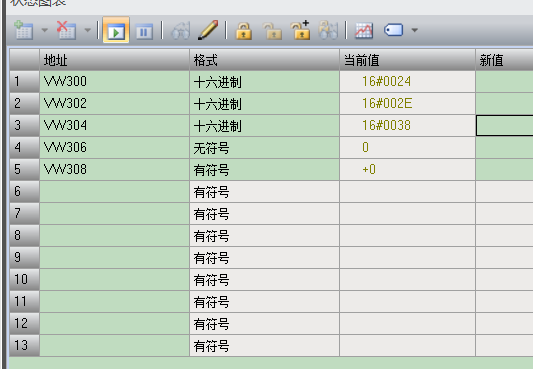

2.SMART侧

3.结论：1500PLC做客户端，通过MODBUS_TCP访问做服务器的SMART，试验成功。

4.如过1500侧出现报警错误等，参考F1指令帮助中STATUS的数据，在做出分析。

     关于S7-1500做客户端与S7-200smart做服务器进行MODBUS-TCP通讯的教程今天就讲完啦，如有疑问可以电话留言，我们下期再见！
