博途软件存储区域保持性设置

发布时间：2023-04-17

在实际的使用过程中，经常需要在断电时候保存特定的存储区数据。那么，在博途软件中，我们该如何操作呢？下面，我们以博途V17为例，为大家讲解具体流程。

一、存储区（M、定时器、计数器）的保持性设置

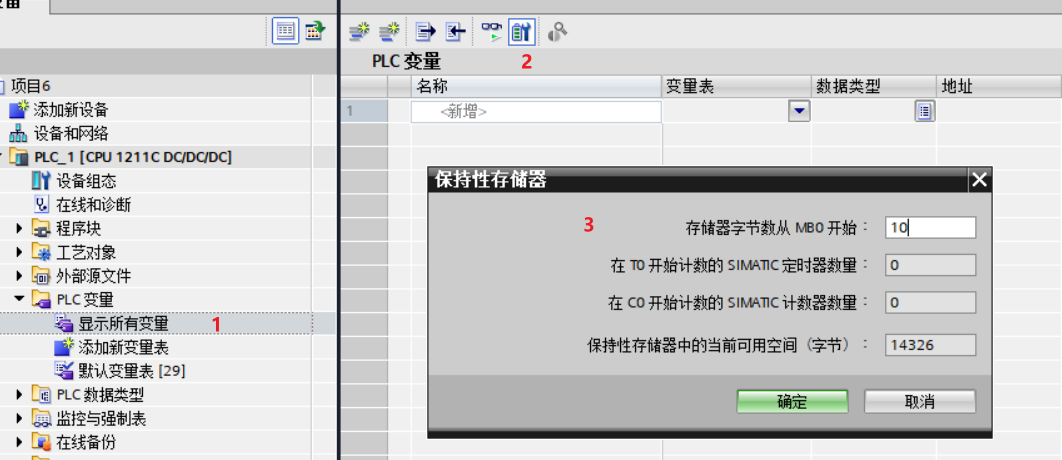

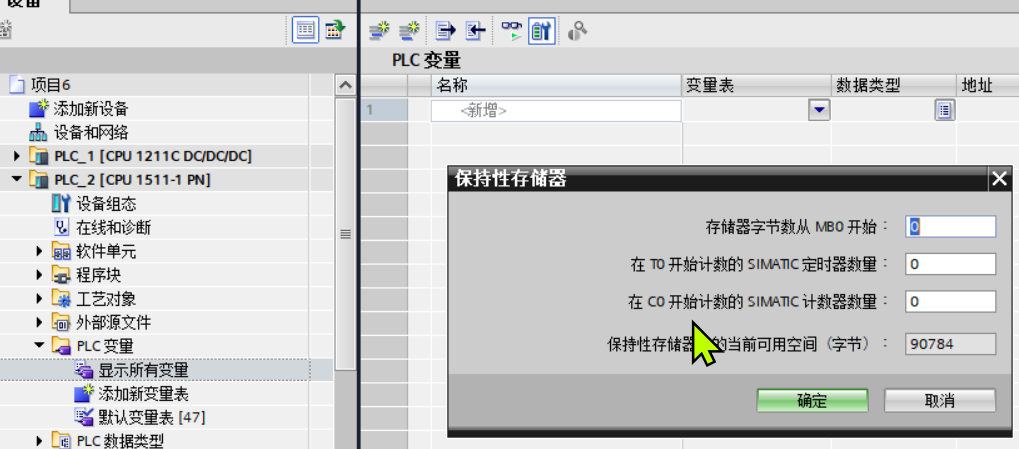

1. S7-1200与S7-1500

显示所有变量-------保持（电池扳手图标）--------保持存储器界面

S7-1200 与S7-15000.png

说明

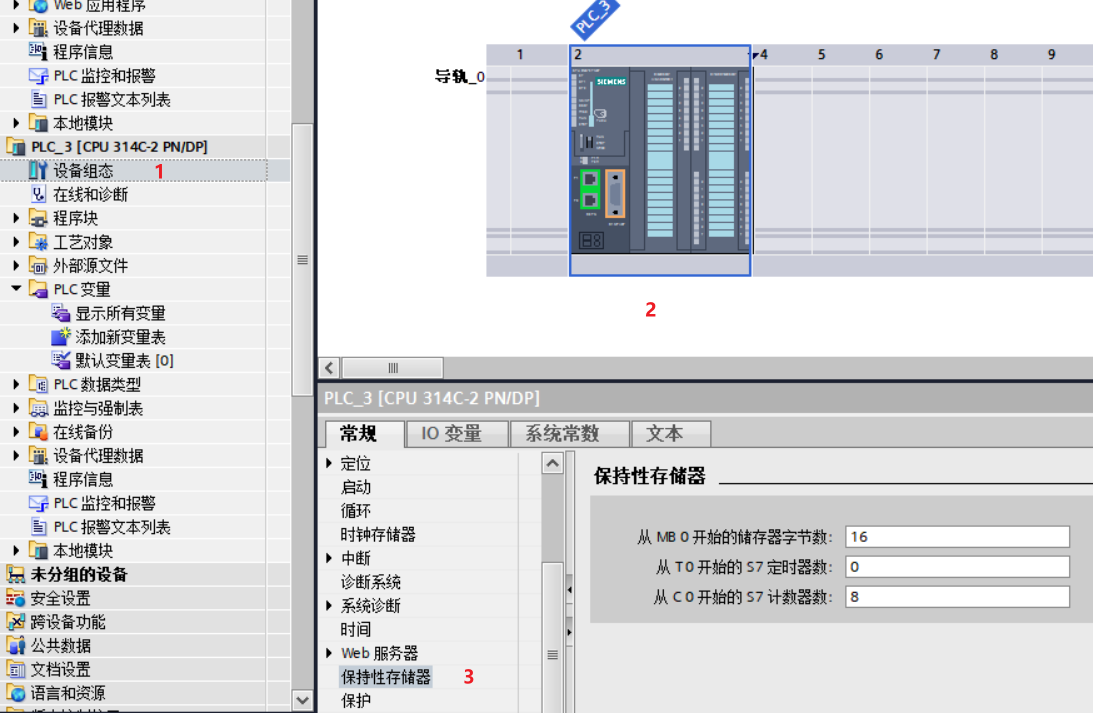

2. S7-300与S7-400

设备组态-----双击CPU-----保持性存储器

二、全局 DB 块保持性的设置

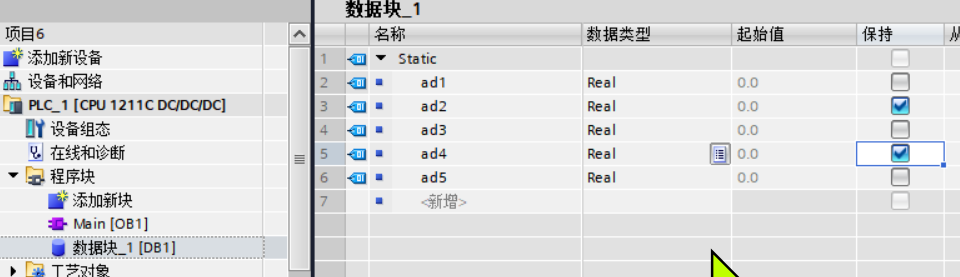

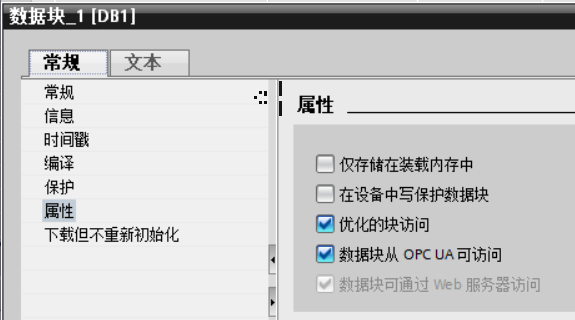

1. S7-1200与S7-1500优化的 DB 块保持性设置

优化的块访问是可以进行单个设置保持性的。

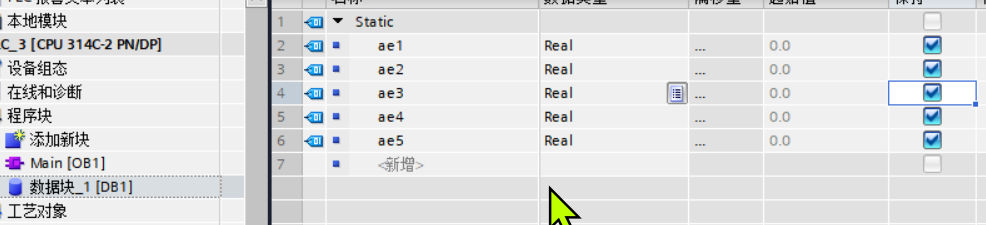

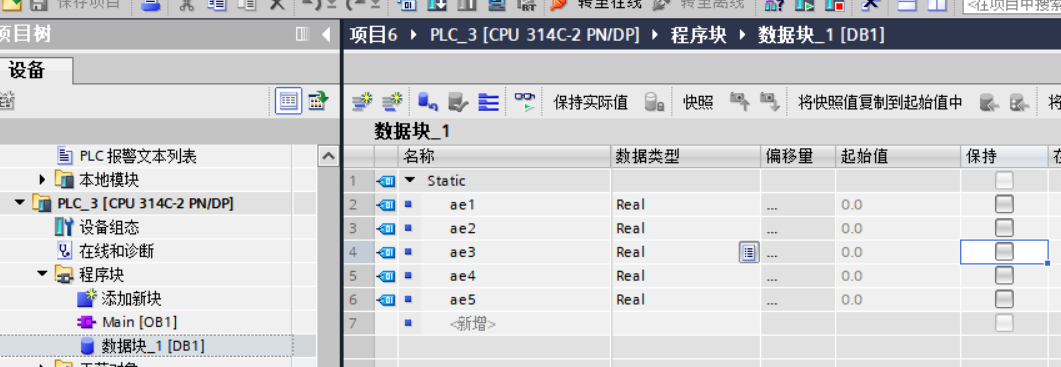

S7-300与S7-400无块优化选项，且默认全部保存DB块数据。

也可以选择非断电保持。

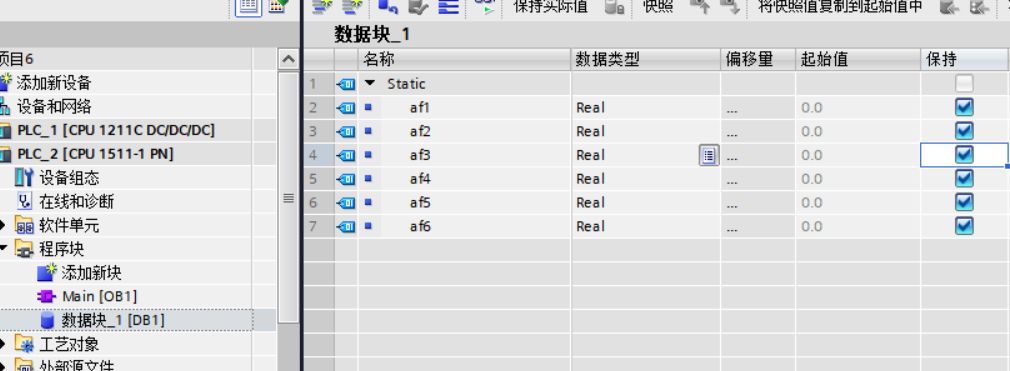

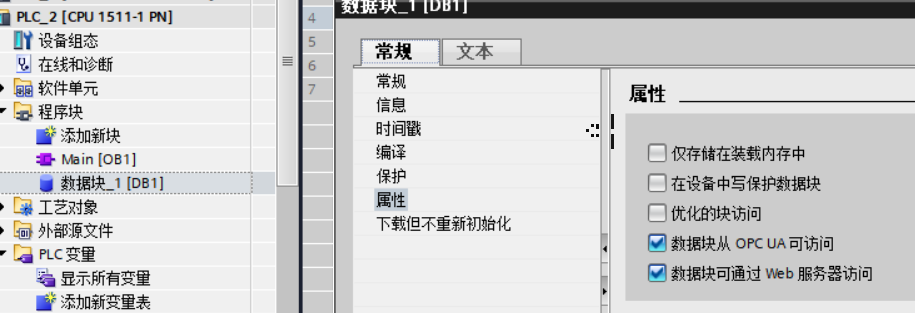

2. S7-1200与S7-1500非优化的 DB 块保持性设置

说明

l 由于这是非优化的 DB 块，因此如果该 DB 块中的变量需要保持，就是所有变量都被设置成保持（即：“保持”一列全部被勾选上）。
