【每周一话助力成长】1500 做主站，MODBUS 通讯

发布时间：2022-11-22

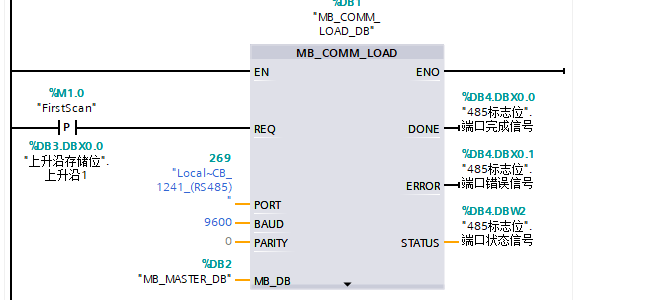

一、建立MODBUS LOAD模块，此模块的目的为配置MODBUS通讯端口，一个MODBUS模块就需要一个LOAD功能块，CPU上电后需要一次初始化。

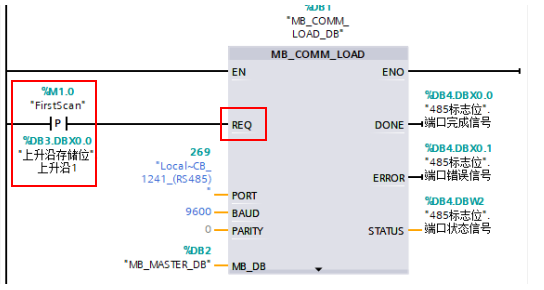

二、REQ引脚，初始化LOAD功能块，此引脚需要上升沿触发。

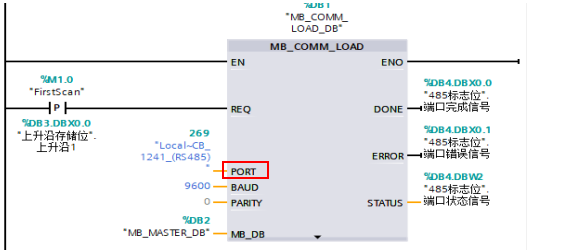

三、PORT引脚，此引脚添加的是通讯模块的硬件标识符，目的是将功能块与硬件相关联。硬件标识符可输入local去查找其数据类型为PORT，或在默认变量表中选择，或者在模块硬件的系统常数中查找。

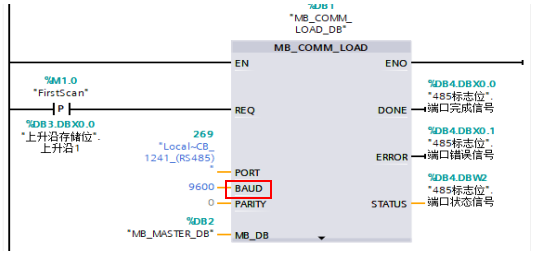

四、BAUD引脚，此引脚设置的是波特率，波特率要与通讯的从站设备保持一致。

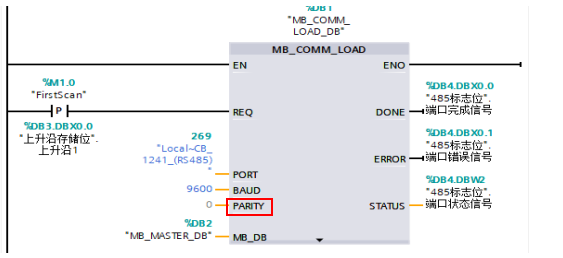

五、PARITY引脚，此引脚设置的是奇偶校验，0无校验，1奇校验，2偶校验。

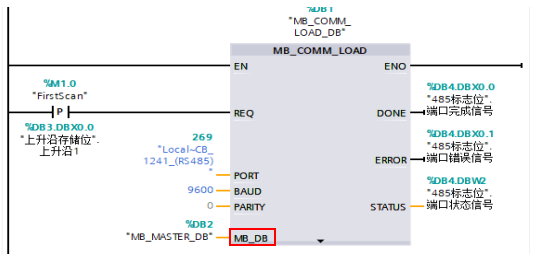

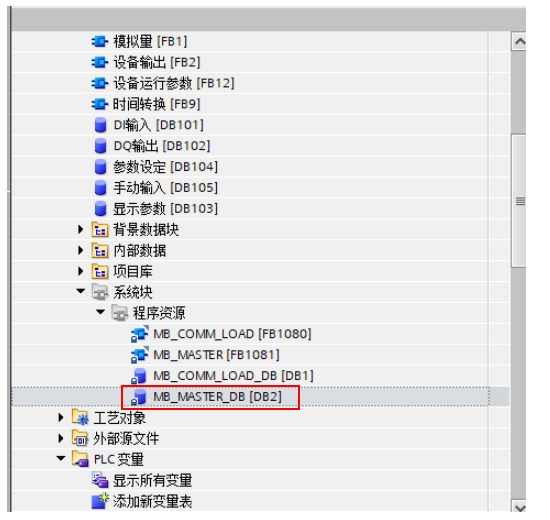

六、MB_DB引脚，此引脚为关联主站功能块的背景数据块，此在左侧项目树的程序块下的系统快中，直接拖拽主站背景数据块名称到MB_DB引脚即可。

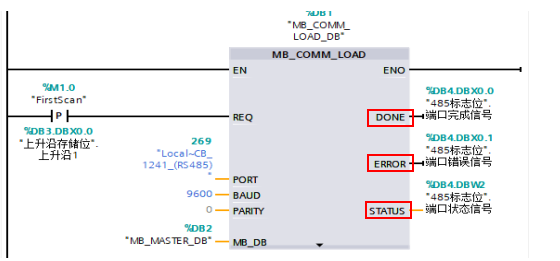

七、DONE，ERROR，STATUS引脚，分别为功能块完成信号，错误信号，状态信号。DONE引脚输出为1，即此功能块初始化配置完成。

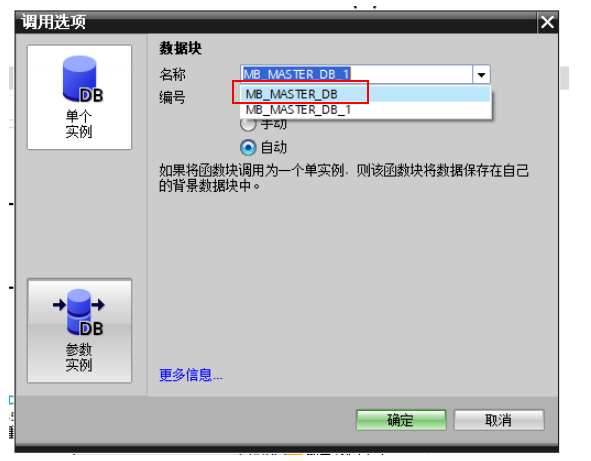

八、添加主站功能块需注意，无论添加几个主站功能块，在创建时所有的主站功能块的背景数据块都要选择同一个。

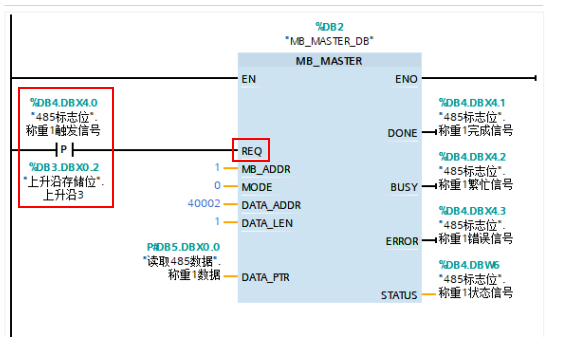

九、REQ引脚，为主站功能块的触发引脚，此引脚推荐为上升沿触发。

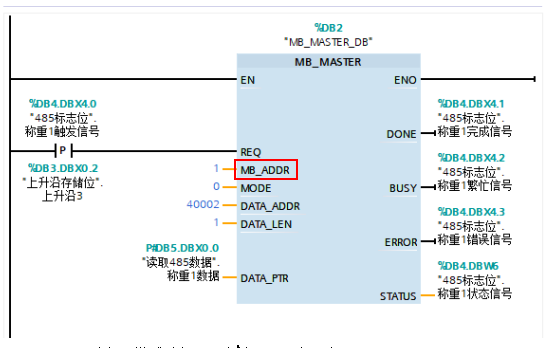

十、MB_ADDR引脚，此引脚为从站设备地址。

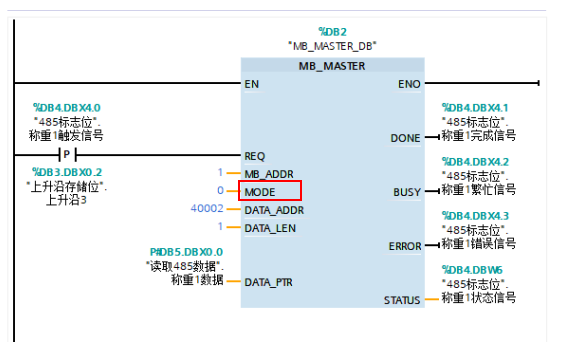

十一、MODE引脚，模式选择，0为读取，1为写入。

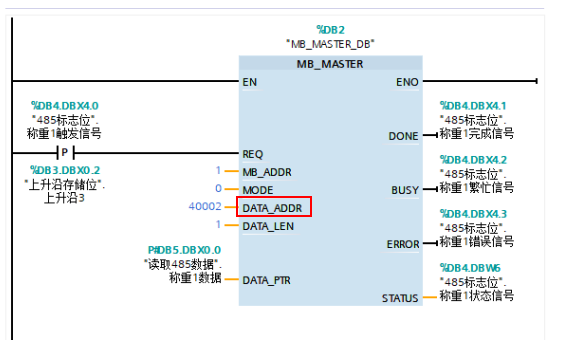

十二、DATA_ADDR引脚，为功能码与地址引脚，读写功能码要配合MODE引脚使用，功能码详情请查看博图F1帮助，注意，西门子PLC的MODBUS地址的其实地址从一开始。

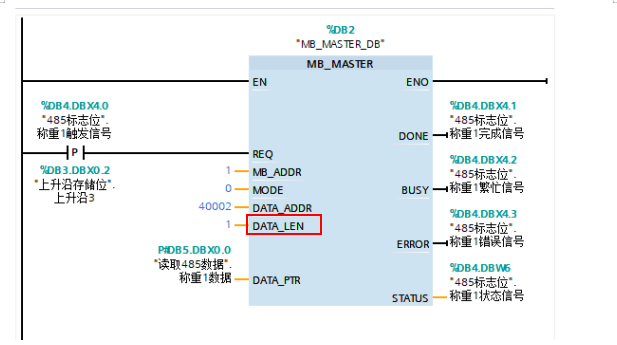

十三、DATA_LEN引脚，一次传输数据的长度。

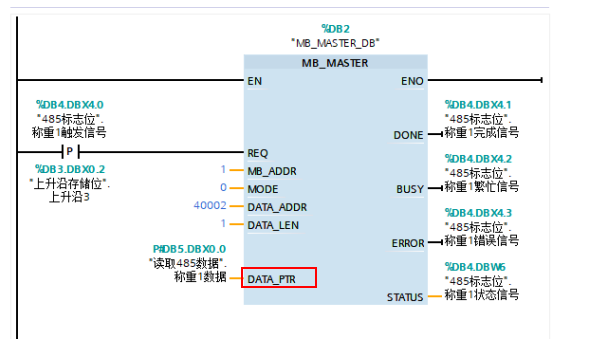

十四、DATA_PTR引脚，此引脚为数据存储的首地址。

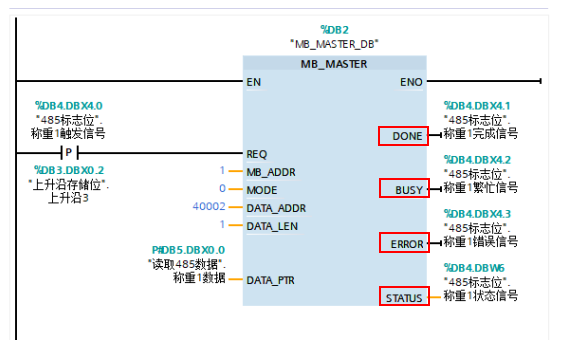

十五、DONE、BUSY、ERROR、STATUS引脚，分别为完成信号、繁忙信号、错误信号、状态信号输出。
