      本期话题：S7-1500与V90PN采PROFINET IRT 通信方式，具体内容如下：

      1、打开博图软件，双击TIA PortalV17软件打开。

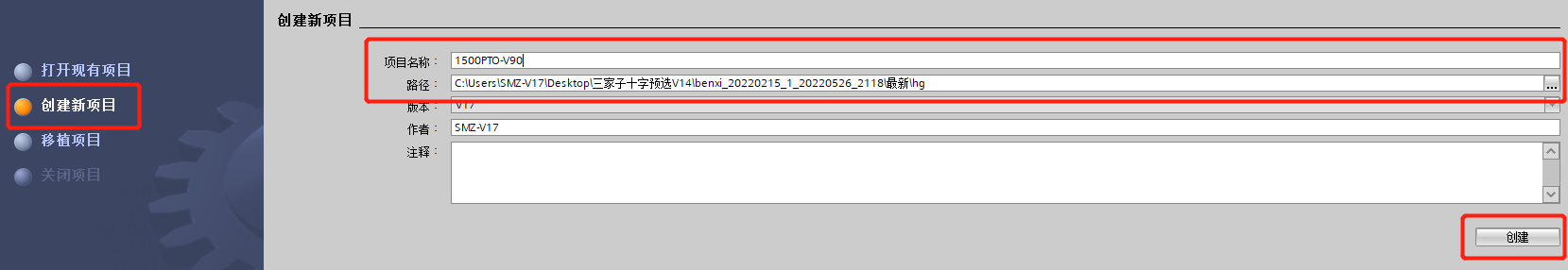

     2、创建一个新项目，点击“创建新项目”填写项目名称与创建路径，点击“创建”按钮。

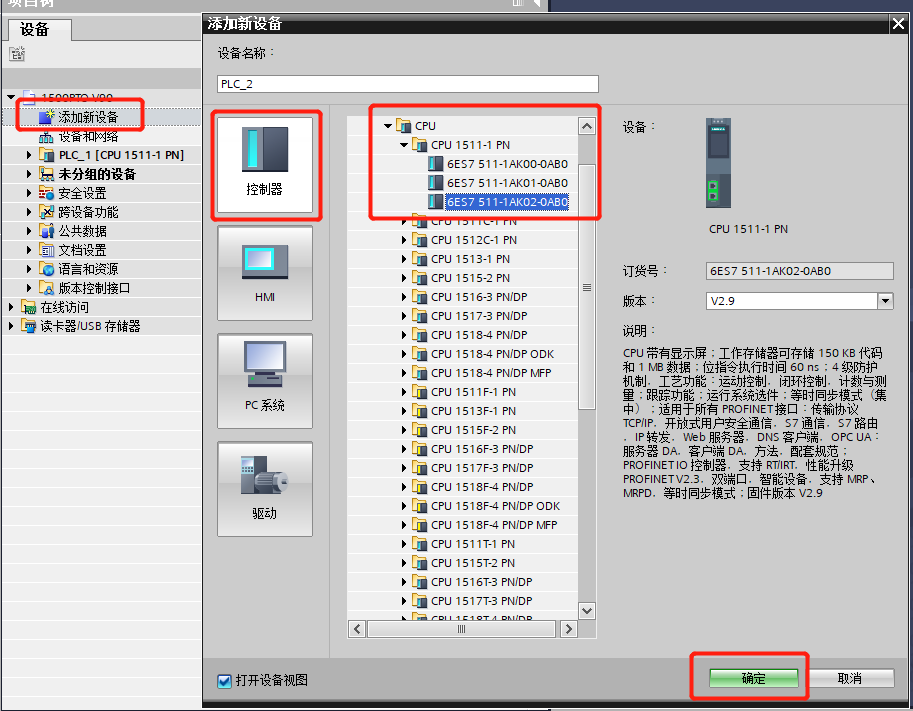

       3、添加PLC，增加新设备S7-1500PLC，此处须正确选择使用的PLC型号和版本。

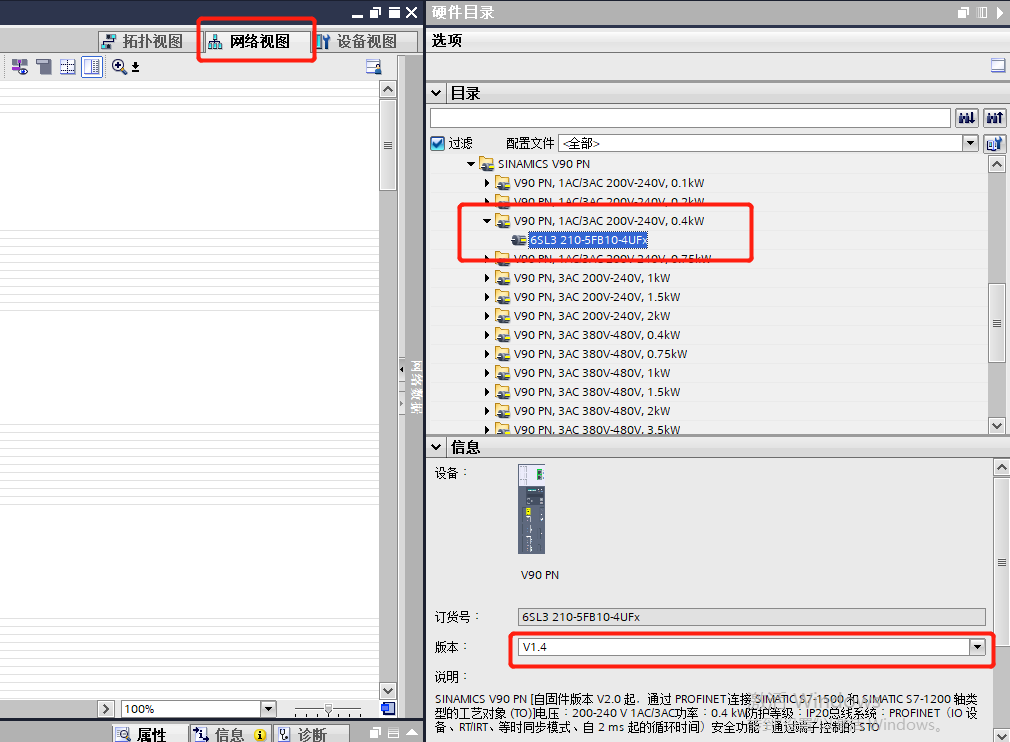

        4、在网络视图中，将“驱动和启动器”→“SINAMICS驱动”目录中的V90PN拖拽到工作区中：

需注意，必须使用V90 HSP文件组态，不能使用V90PN的GSD文件。

注意：此处的V90固件版本必须与实际使用的设备版本一致。

       5、建立 V90 PN 与 PLC 的网络连接，并分别设置 S7-1500 及 V90 PN 的 IP 地址及设备名称。

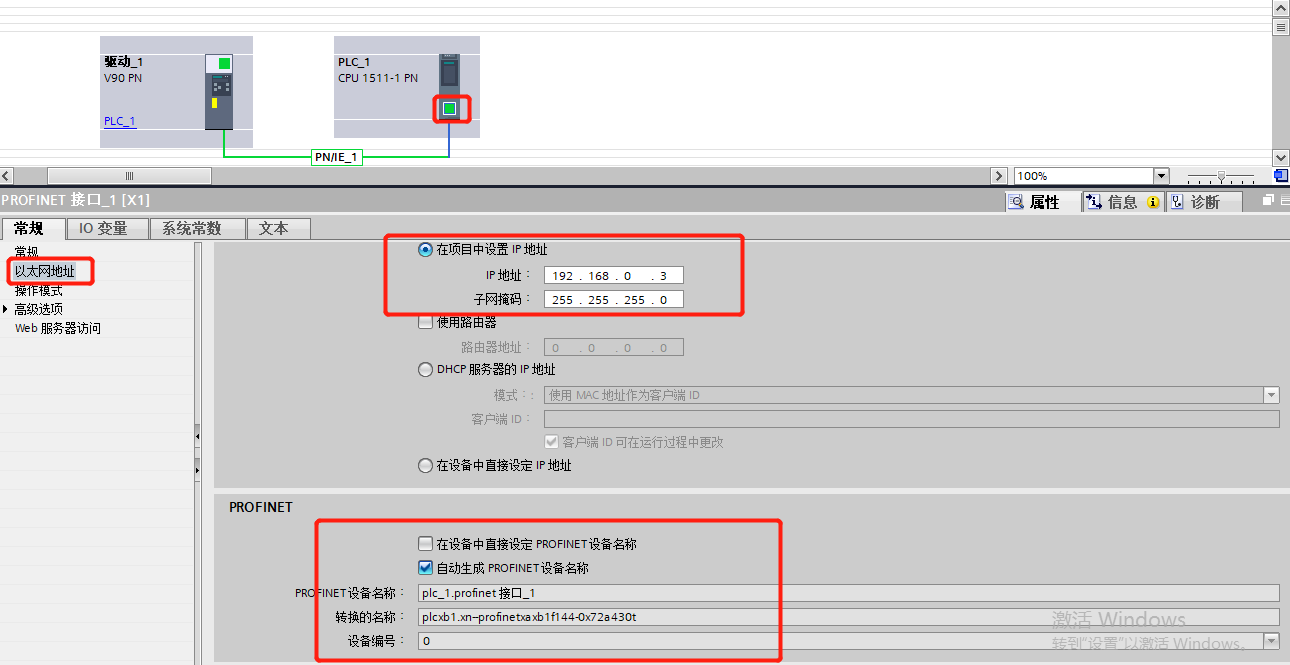

PLC 的 IP 地址设置：

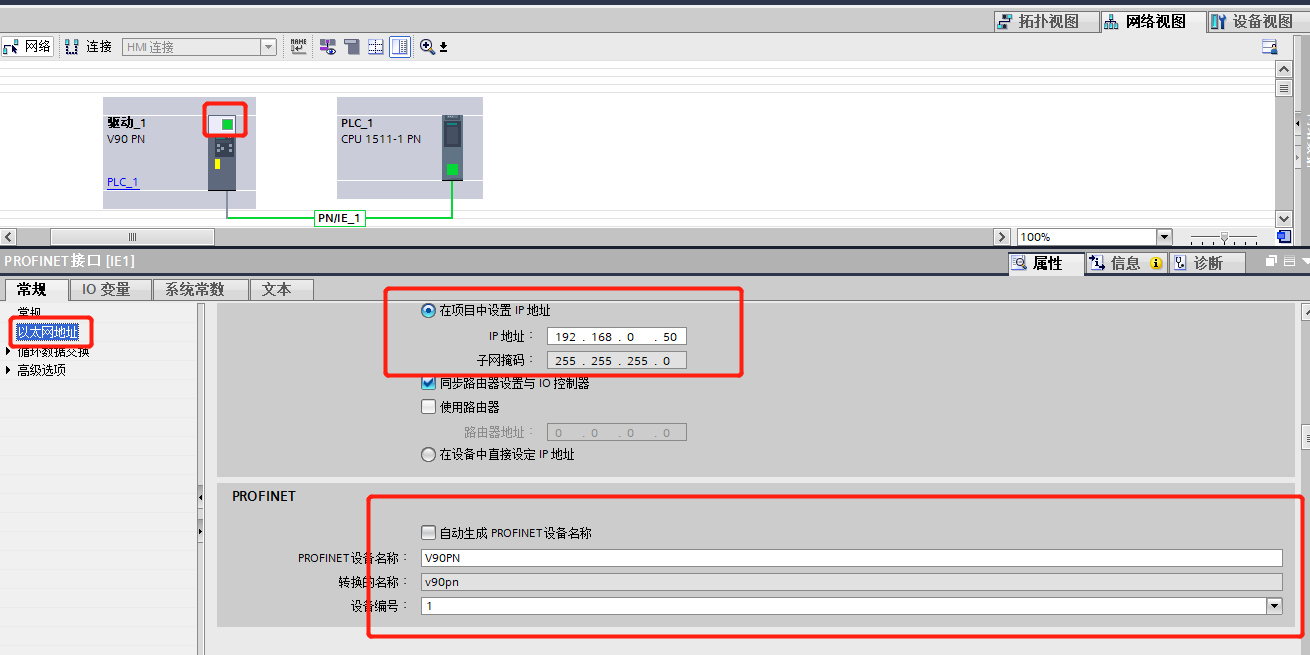

V90 的 IP 地址及设备名称设置：

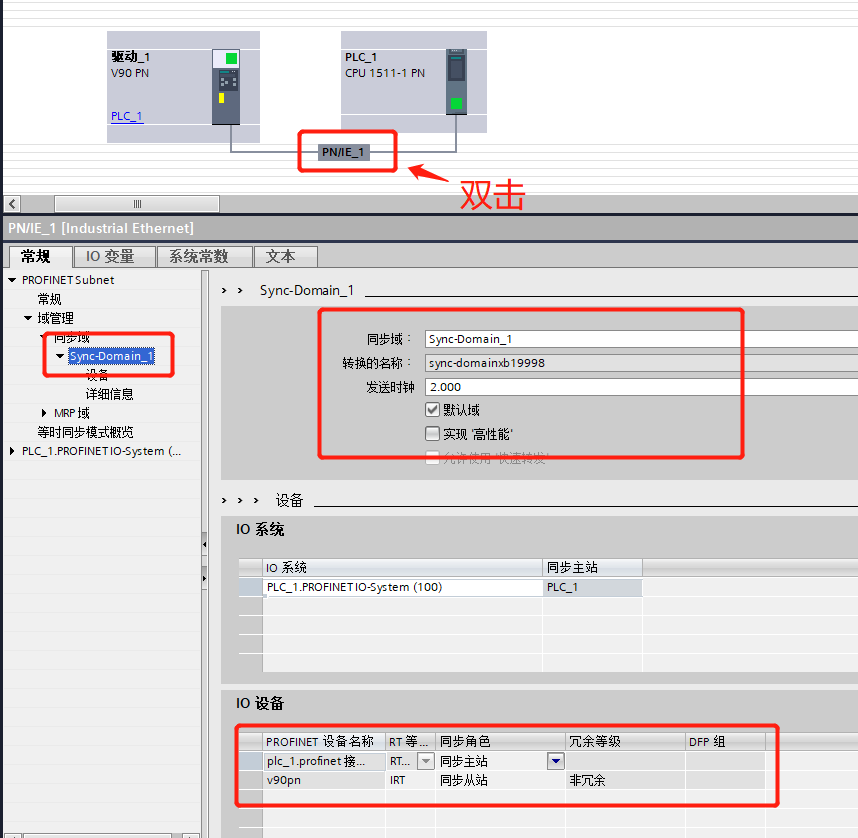

        6、在网络视图中配置 PROFINET IRT 通信，需要注意当前 V90 PN 的通信时间最短为 2ms：

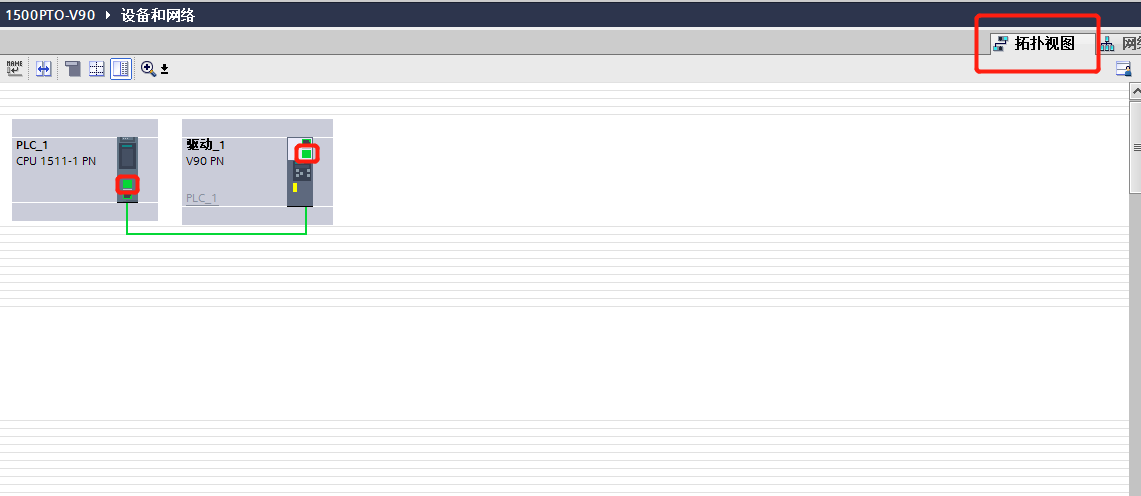

       7、在拓扑视图中配置通信的接口连接，本例为 PLC 的 端口1连接 V90 PN 的 Port1：

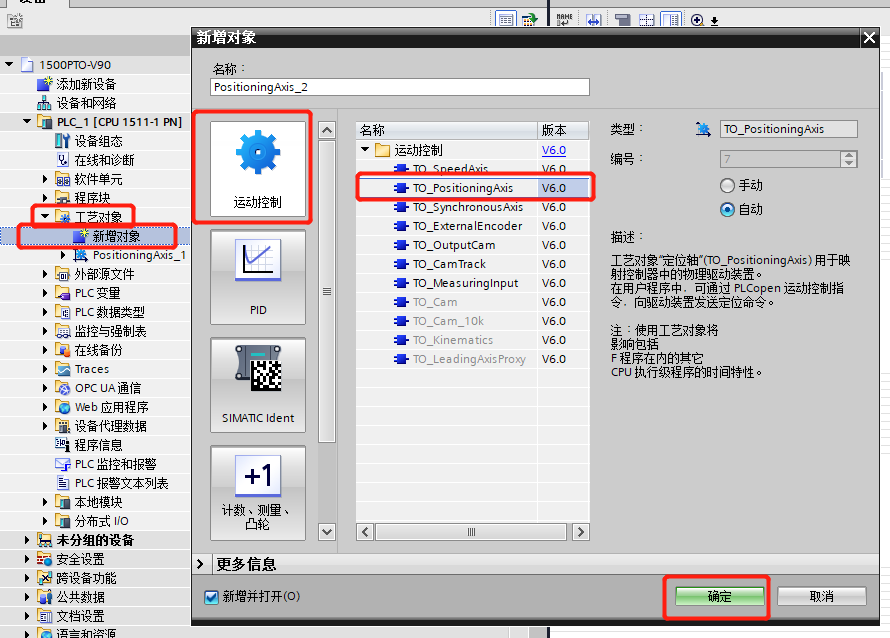

       8、在左侧目录树中，双击“新增对象”创建新的工艺对象 （TO），在此选择定位轴：

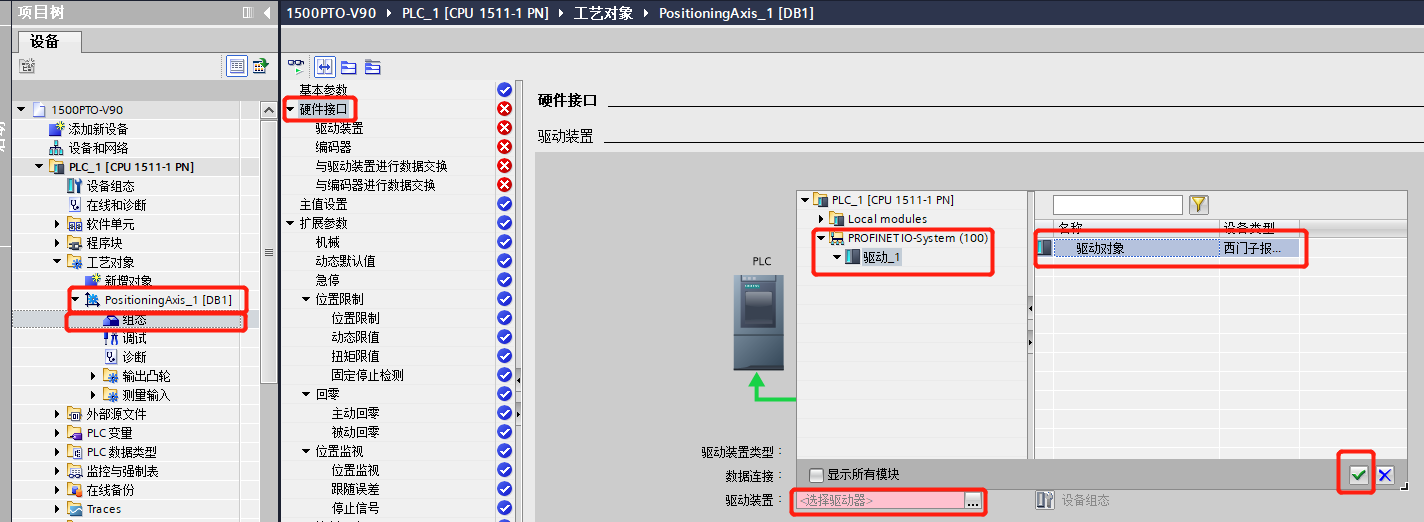

        9、配置 TO 中的驱动，选择 V90 PN，V90 默认采用的报文为西门子报文 105：

        10、根据 V90 电机的编码器选择编码器类型，对于绝对值编码器建议选择循环绝对编码器：

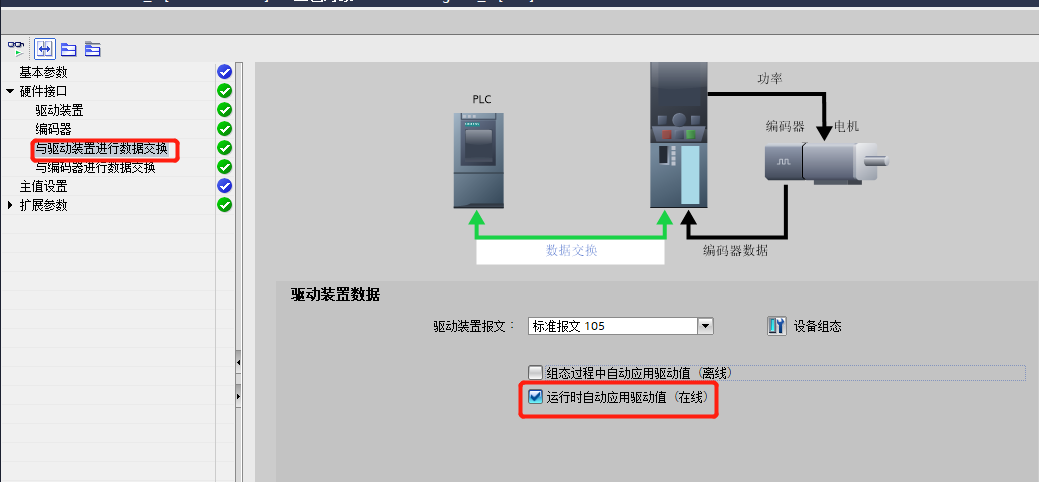

       11、“与驱动装置进行连接”中，数据交换和信息传递通过集成组态的形式可以实现自动传递，默认采用的报文为西门子 105，勾选“运行时自动应用驱动值（在线) ":

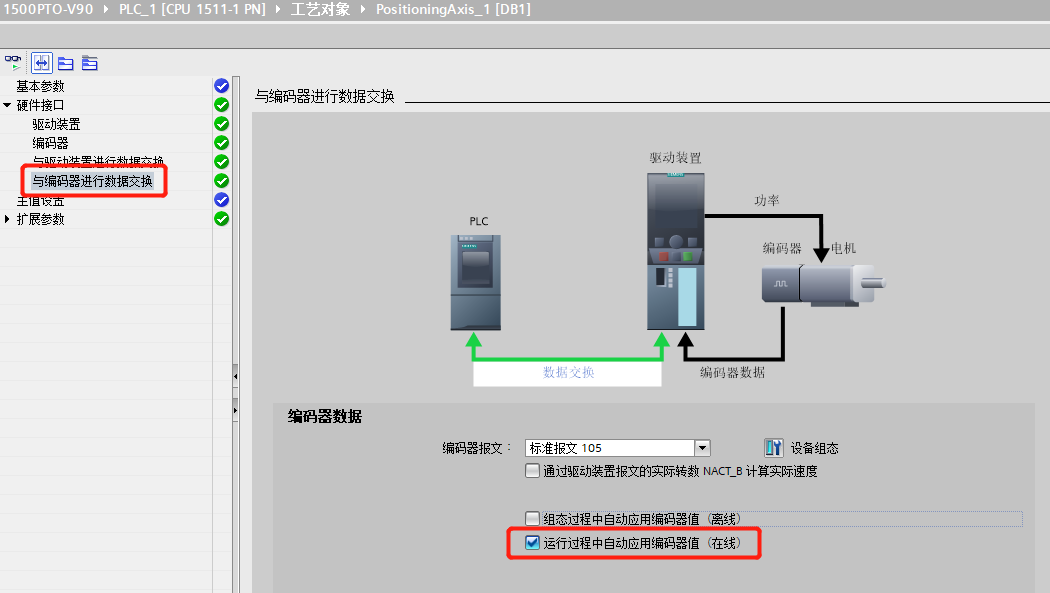

       12、“与编码器进行连接”中，编码器信可以不填写，通过勾选“自动进行编码器数据交换（在线）”自动获取相关参数：

13、用户可以根据实际的需要选择和填写后续的信息，完成工艺对象的配置。

14、在 OB1 中编写轴的位置控制程序，命令说明请查看博途的帮助文件。

       关于S7-1500与V90PN采PROFINET IRT 通信方式的教程今天就讲完啦，如有疑问可以留言，我们下期再见！
