一、系统配置：

1.安装 Step7 Micro/Win SMART software，本例中使用的是Step7 Micro-Win SMART V2.7。

2.打开编程软件STEP7-MicroWIN SMART。

二、设置密码

1.双击系统块

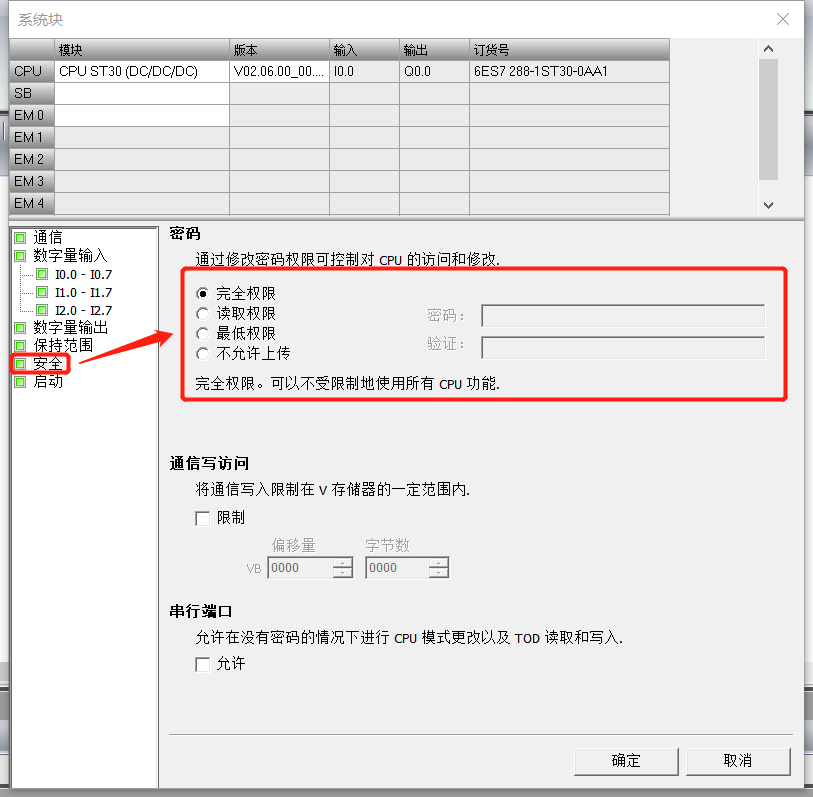

2.双击打开之后，点击安全，进行组态CPU密码及安全密码保护。

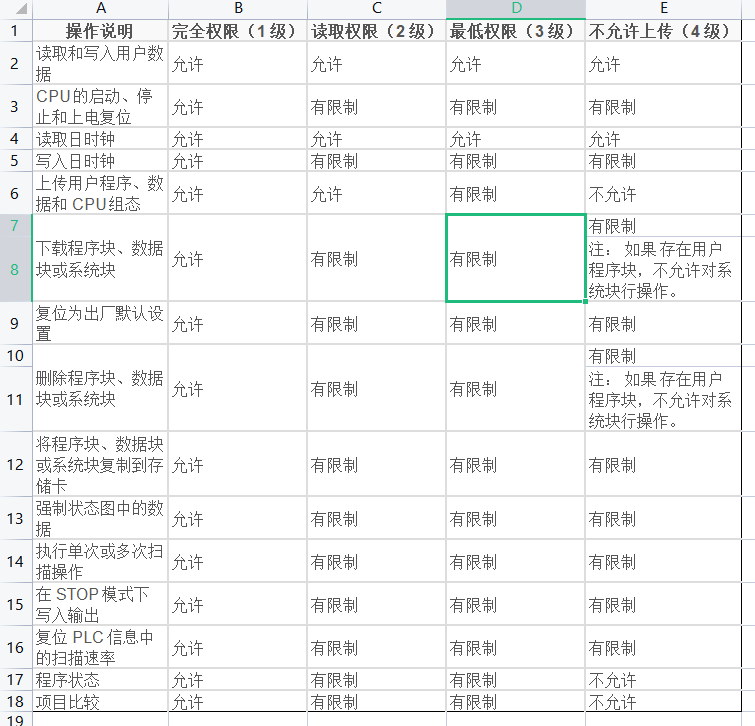

3.密码保护有四级

（1）完全权限：无限制访问，可以不受限制地使用所有CPU功能。

（2）读取权限：可以不受限制地读取和写入CPU数据和上传程序。下载程序、强制储存器位置或储存卡进行编程时需要密码。

（3）最低权限：可以不受限制地读取和写入CPU数据。上传和下载用户程序，强制储存器位置对储存卡进行编程时需要密码。

（4）不允许上传：该级别的密码保护阻止程序上传（即使输入正确的密码）。该选项不允许项目比较。其他CPU功能的保护方式与最低权限密码相同。

三、禁用密码

由于完全权限允许所有不受限制的CPU 访问，因此可通过将权限级别读取权限、最低权限、不允许上传、 更改为“完全权限”来禁用密码。

如果权限级别为“不允许上传”存在有效用户程序时无法通过新的密码级别下载新的系统块。 必须首先删除该用户程序，然后才能下载更新的系统块。

四、忘记密码

方法一、使用 Micro SD 卡将 CPU 恢复为出厂默认状态

方法二、使用软件清除窗口中的“忘记密码” 和 “复位为出厂默认值”将CPU 重置为出厂设置

“√”代表支持

“×”代表不支持

“O”表示固件版本在 V2.3 及以上支持

方法一 通过存储卡清除密码和程序，具体操作步骤：

步骤一：

使用Windows 系统自带的记事本软件创建一个只包含一行字符串“RESET_TO_FACTORY”的简单文本文件，并将该文本文件的文件名修改为 “S7_JOB.S7S”，即可制作完成恢复出厂设置文件。使用普通读卡器将恢复出厂设置文件拷贝到一个空的 Micro SD 卡中。注意文本文件的默认文件名后缀为“.txt”必须被修改成“.S7S”。

步骤二：

在 CPU 断电状态下插入 Micro SD 卡，给 CPU 上电，CPU 会自动识别存储卡为恢复出厂设置卡并且自动恢复 CPU 出厂设置。恢复出厂设置过程中，RUN 指示灯和 STOP 指示灯以 2 HZ 的频率交替点亮。

步骤三：

当 CPU 只有 STOP 灯开始闪烁，表示“恢复出厂设置”操作成功，从 CPU 上取下存储卡。

步骤四：

“恢复出厂设置”操作包括以下几项操作：将 CPU IP 地址恢复为出厂默认设置，清空 CPU 程序块、数据库和系统块。

注意：S7-200 SMART CPU 支持 Micro SD卡的容量为4G，8G，16G；不支持 2G 和 32G 容量。

方法二 通过编程软件清除密码和程序，操作步骤：

步骤一：

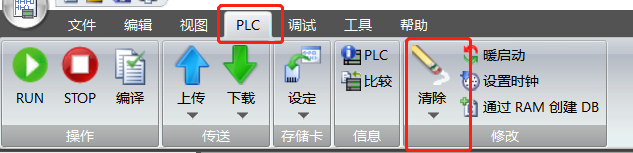

鼠标点击PLC，在 PLC 菜单功能区的“修改” 区域单击“清除”按钮。

步骤二：

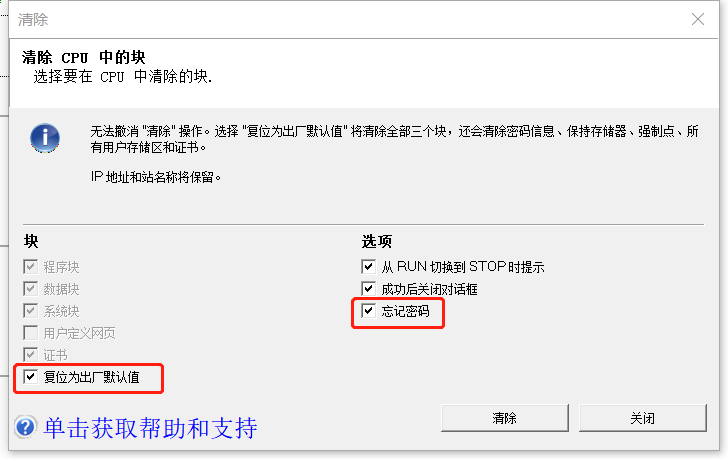

选中“块” 下的“复位为出厂默认设置” 选项和“选项” 下的“忘记密码” 选项。（从S7-200 SMART V2.3 开始，清除窗口中增加 “忘记密码” 选项， V2.3 之前的版本无此勾选项）

注意：从S7-200 SMART V2.3 开始，清除窗口中增加 “忘记密码” 选项， V2.3 之前的版本无此勾选项。

步骤三：

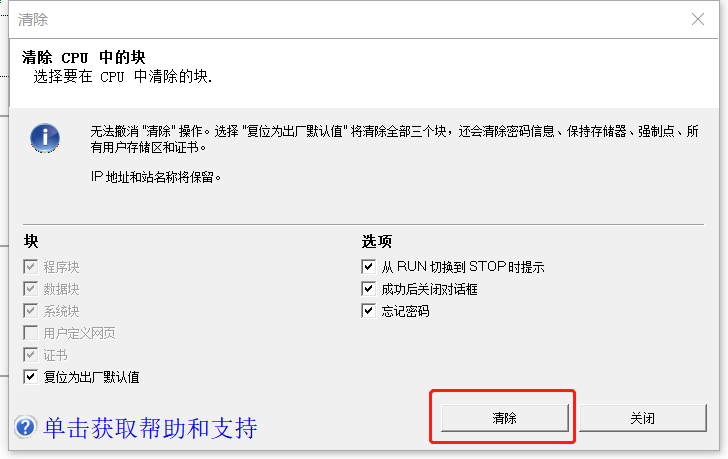

单击“清除”(Clear) 按钮并在 60 秒内对 CPU 循环上电。

注意，必须在 60 秒内以物理方式循环上电；暖启动或其它重启方式都不会达到预期效果。
