一、系统配置：

   1.1安装 Step7 Micro/Win SMART software，本例中使用的是Step7 Micro-Win SMART V2.7。

   1.2 打开编程软件STEP7-MicroWIN SMART。

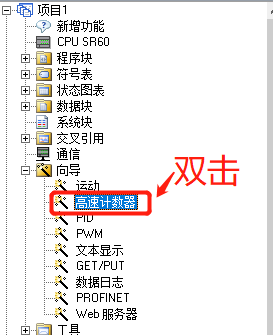

  1.3 在项目树中选择 Wizards（向导）文件夹中的 High Speed Counter（高速计数器向导）按钮。

二、组态步骤：

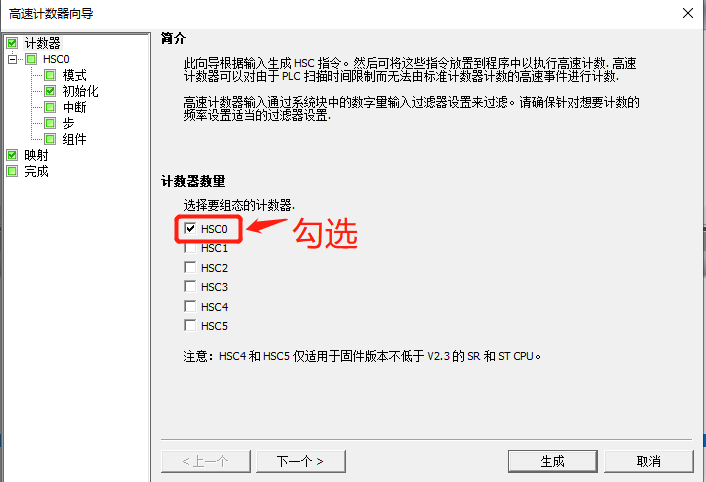

     2.1 选择HSC编号。

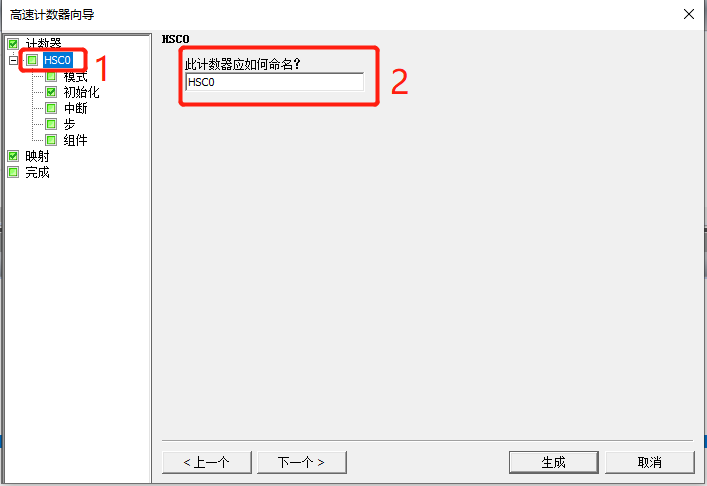

2.2 为计数器命名，在左侧树形目录中选择“高速计数器”。

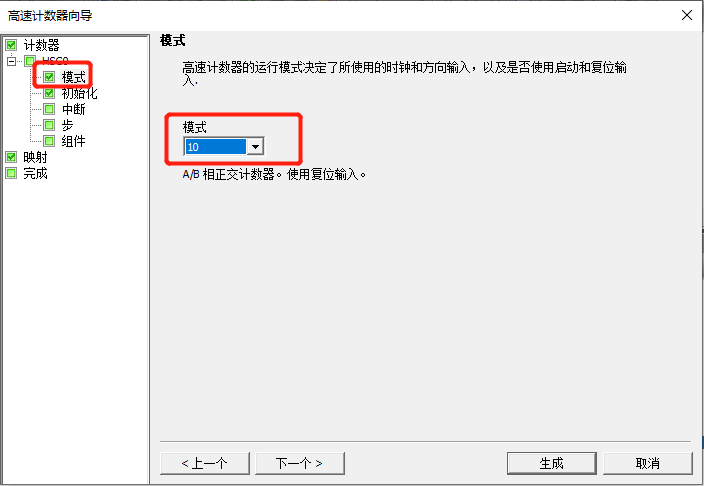

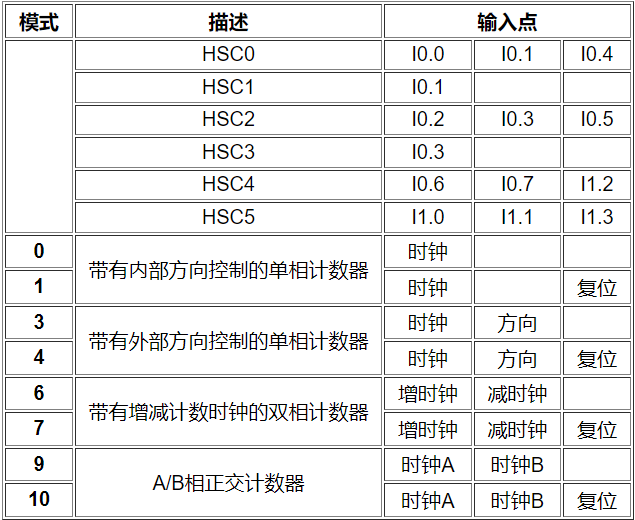

2.3 选择计数器模式。

2.4 配置初始化信息

1）为初始化子程序命名，或者使用默认名称。

2）设置计数器预置值：可以为整数、双字地址或符号名：如 5000、VD100、PV_HC0。用户可使用全局符号表中双字整数对应的符号名。如果用户输入的符号名尚未定义，点击‘ Generate （生成）’后会看到：

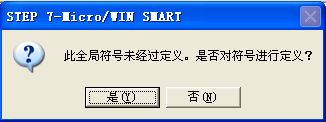

这个提示框显示：“这不是定义的全局符号。您希望定义符号吗”，点击“是”

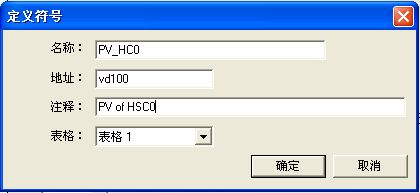

填入地址和注释，注意：地址必须为双字地址， 注释可以不填。

3）设置计数器初始值：可以为整数、双字地址或符号名：5000、VD100、CV_HC0。

4）初始化计数方向：增，减。

5）对于带外部复位端的高速计数器，可以设定复位信号为高电平有效或者低电平有效。

6）使用A/B相正交计数器时，可以将计数频率设为1倍速或4倍速。使用非A/B相正交计数器时，此项为虚。

7）S7-200 SMART 均不支持带外部启动端的高速计数器，因此此项为虚。

   注意：所谓“高/低电平有效”指的是在物理输入端子上的有效逻辑电平，即可以使 LED 灯点亮的电平。这取决于源型/漏型输入接法，并非指实际电平的高、低。

2.5 配置中断事件。

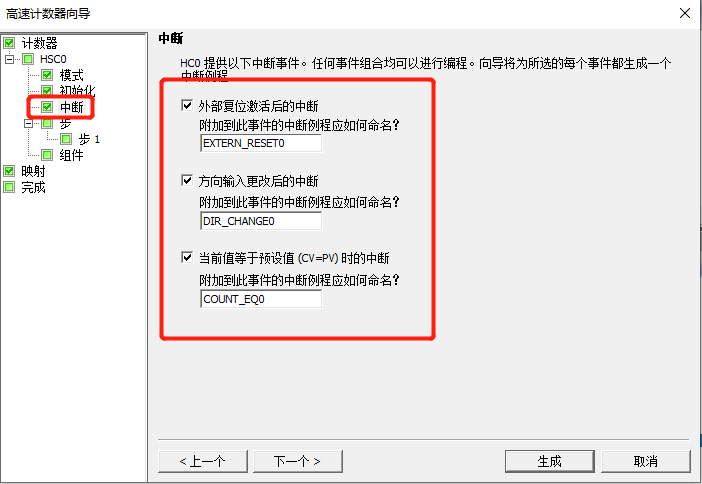

1）一个高速计数器最多可以有 3 个中断事件，在白色方框中填写中断服务程序名称或者使用默认名称。

 在这里配置的中断事件并非必须，系由用户根据自己的控制工艺要求选用。

2）外部复位输入有效值时中断，如果使用的高速计数器模式不具有外部复位端，则此项为虚。

3）方向控制输入状态改变时的中断，有以下 3 种情况会产生该中断：

o单项计数器的内部或外部方向控制位改变瞬间

o双相计数器增、减时钟交替的瞬间

oA/B相脉冲相对相位（超前或滞后）改变时瞬间

4）当前值等于预置值时产生的中断，通过向导，可以在该中断的服务程序中重新设置高速计数器的参数，如预置值、当前值。一个这样的过程称为‘一步‘。

2.6配置HSC步数，最多可以设置10步。

2.7定义高速计数器每一步的操作。

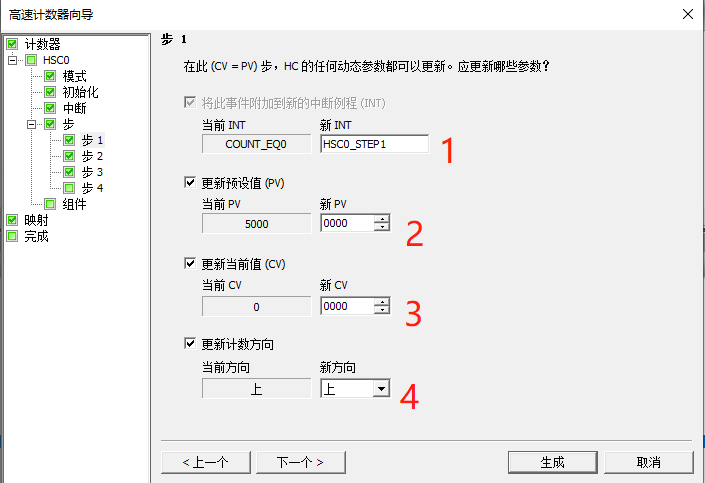

1）向导会自动为当前值等于预置值匹配一个新的中断服务程序，用户可以对其重新命名，或者使用默认的名称。

2）勾选后，用户在右侧输入新的预置值。

3）勾选后，用户在右侧输入新的当前值。

4）如果选用的高速计数器模式有内部方向控制位。

5）  使用相同的方法完成其余三步的设置

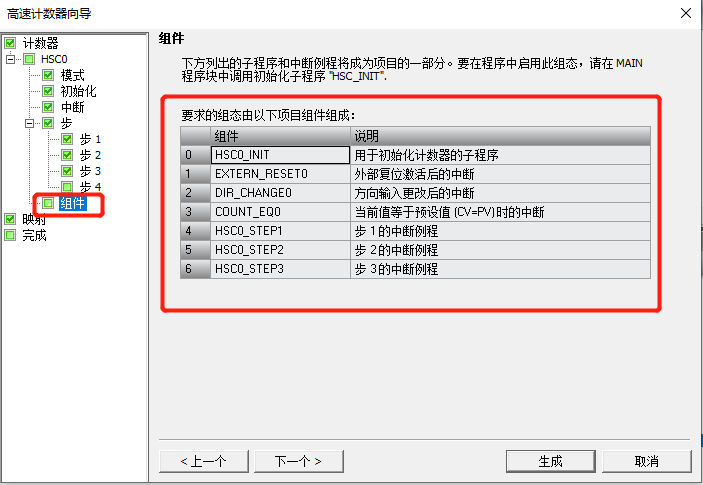

2.8完成向导。

2.9调用程序。

关于200smart做高数计数的讲解就到这里啦，有疑问可以留言，我们下期再见！
